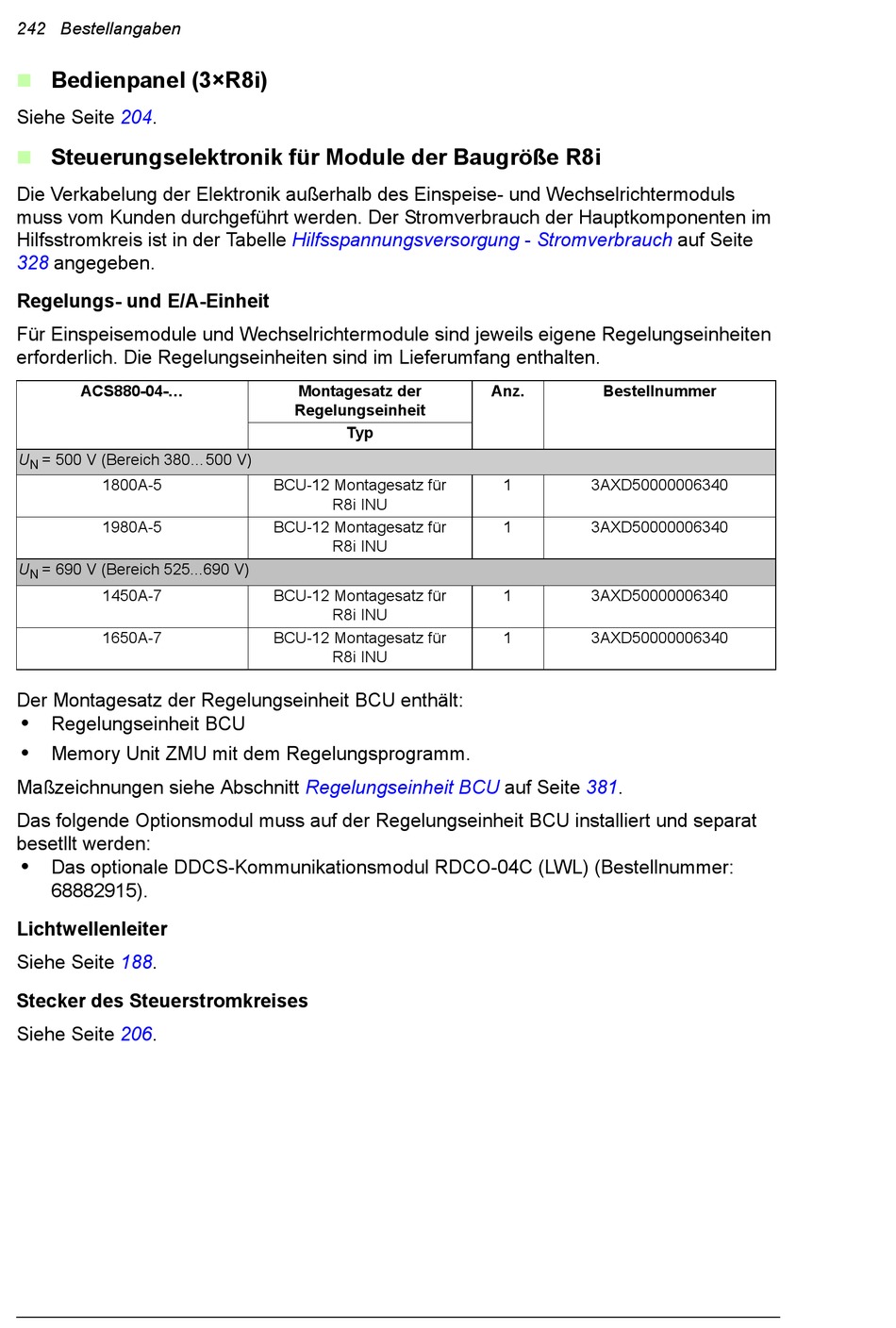

242 Bestellangaben
Bedienpanel (3×R8i)

Siehe Seite 204.
Steuerungselektronik für Module der Baugröße R8i

Die Verkabelung der Elektronik außerhalb des Einspeise- und Wechselrichtermoduls
muss vom Kunden durchgeführt werden. Der Stromverbrauch der Hauptkomponenten im
Hilfsstromkreis ist in der Tabelle
328 angegeben.

Regelungs- und E/A-Einheit

Für Einspeisemodule und Wechselrichtermodule sind jeweils eigene Regelungseinheiten
erforderlich. Die Regelungseinheiten sind im Lieferumfang enthalten.
ACS880-04-...
U = 500 V (Bereich 380...500 V)
N
1800A-5
1980A-5
U = 690 V (Bereich 525...690 V)
N
1450A-7
1650A-7
Der Montagesatz der Regelungseinheit BCU enthält:
•
Regelungseinheit BCU
•
Memory Unit ZMU mit dem Regelungsprogramm.
Maßzeichnungen siehe Abschnitt
Das folgende Optionsmodul muss auf der Regelungseinheit BCU installiert und separat
besetllt werden:
•
Das optionale DDCS-Kommunikationsmodul RDCO-04C (LWL) (Bestellnummer:
68882915).

Lichtwellenleiter

Siehe Seite 188.

Stecker des Steuerstromkreises

Siehe Seite 206.
Hilfsspannungsversorgung - Stromverbrauch
Montagesatz der
Regelungseinheit
Typ
BCU-12 Montagesatz für
R8i INU
BCU-12 Montagesatz für
R8i INU
BCU-12 Montagesatz für
R8i INU
BCU-12 Montagesatz für
R8i INU
Regelungseinheit BCU
Anz. Bestellnummer
1 3AXD50000006340
1 3AXD50000006340
1 3AXD50000006340
1 3AXD50000006340
auf Seite 381.
auf Seite
