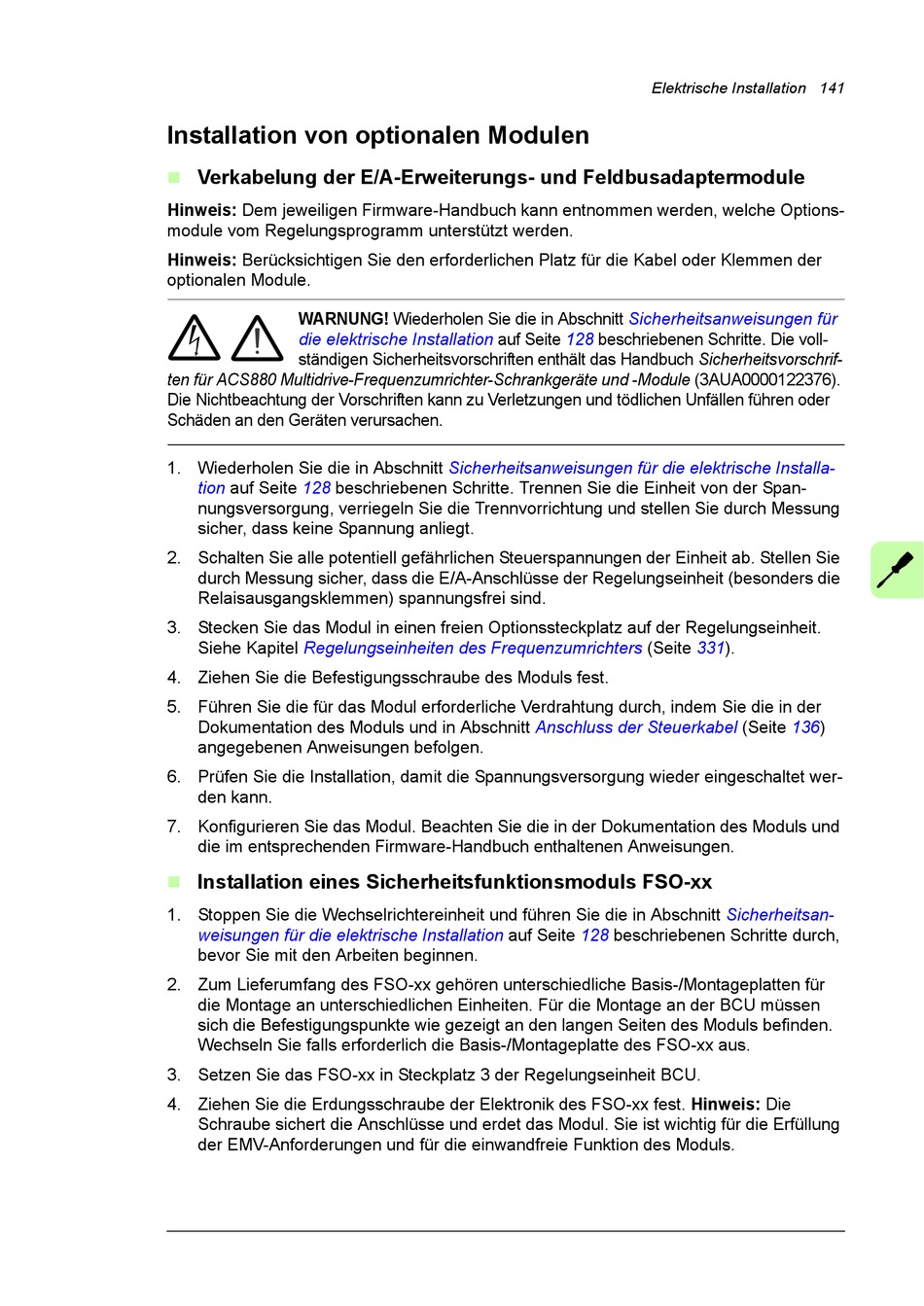

Installation von optionalen Modulen

Verkabelung der E/A-Erweiterungs- und Feldbusadaptermodule


Hinweis: Dem jeweiligen Firmware-Handbuch kann entnommen werden, welche Options-
module vom Regelungsprogramm unterstützt werden.
Hinweis: Berücksichtigen Sie den erforderlichen Platz für die Kabel oder Klemmen der
optionalen Module.
WARNUNG! Wiederholen Sie die in Abschnitt
die elektrische Installation
ständigen Sicherheitsvorschriften enthält das Handbuch Sicherheitsvorschrif-
ten für ACS880 Multidrive-Frequenzumrichter-Schrankgeräte und -Module (3AUA0000122376).
Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder
Schäden an den Geräten verursachen.
1. Wiederholen Sie die in Abschnitt
tion auf Seite 128 beschriebenen Schritte. Trennen Sie die Einheit von der Span-
nungsversorgung, verriegeln Sie die Trennvorrichtung und stellen Sie durch Messung
sicher, dass keine Spannung anliegt.
2. Schalten Sie alle potentiell gefährlichen Steuerspannungen der Einheit ab. Stellen Sie
durch Messung sicher, dass die E/A-Anschlüsse der Regelungseinheit (besonders die
Relaisausgangsklemmen) spannungsfrei sind.
3. Stecken Sie das Modul in einen freien Optionssteckplatz auf der Regelungseinheit.
Siehe Kapitel Regelungseinheiten des Frequenzumrichters
4. Ziehen Sie die Befestigungsschraube des Moduls fest.
5. Führen Sie die für das Modul erforderliche Verdrahtung durch, indem Sie die in der
Dokumentation des Moduls und in Abschnitt
angegebenen Anweisungen befolgen.
6. Prüfen Sie die Installation, damit die Spannungsversorgung wieder eingeschaltet wer-
den kann.
7. Konfigurieren Sie das Modul. Beachten Sie die in der Dokumentation des Moduls und
die im entsprechenden Firmware-Handbuch enthaltenen Anweisungen.

Installation eines Sicherheitsfunktionsmoduls FSO-xx


1. Stoppen Sie die Wechselrichtereinheit und führen Sie die in Abschnitt
weisungen für die elektrische Installation
bevor Sie mit den Arbeiten beginnen.
2. Zum Lieferumfang des FSO-xx gehören unterschiedliche Basis-/Montageplatten für
die Montage an unterschiedlichen Einheiten. Für die Montage an der BCU müssen
sich die Befestigungspunkte wie gezeigt an den langen Seiten des Moduls befinden.
Wechseln Sie falls erforderlich die Basis-/Montageplatte des FSO-xx aus.
3. Setzen Sie das FSO-xx in Steckplatz 3 der Regelungseinheit BCU.
4. Ziehen Sie die Erdungsschraube der Elektronik des FSO-xx fest. Hinweis: Die
Schraube sichert die Anschlüsse und erdet das Modul. Sie ist wichtig für die Erfüllung
der EMV-Anforderungen und für die einwandfreie Funktion des Moduls.
auf Seite 128 beschriebenen Schritte. Die voll-
Sicherheitsanweisungen für die elektrische Installa-
Anschluss der Steuerkabel
auf Seite 128 beschriebenen Schritte durch,
Elektrische Installation 141
Sicherheitsanweisungen für
(Seite 331).
(Seite 136)
Sicherheitsan-
