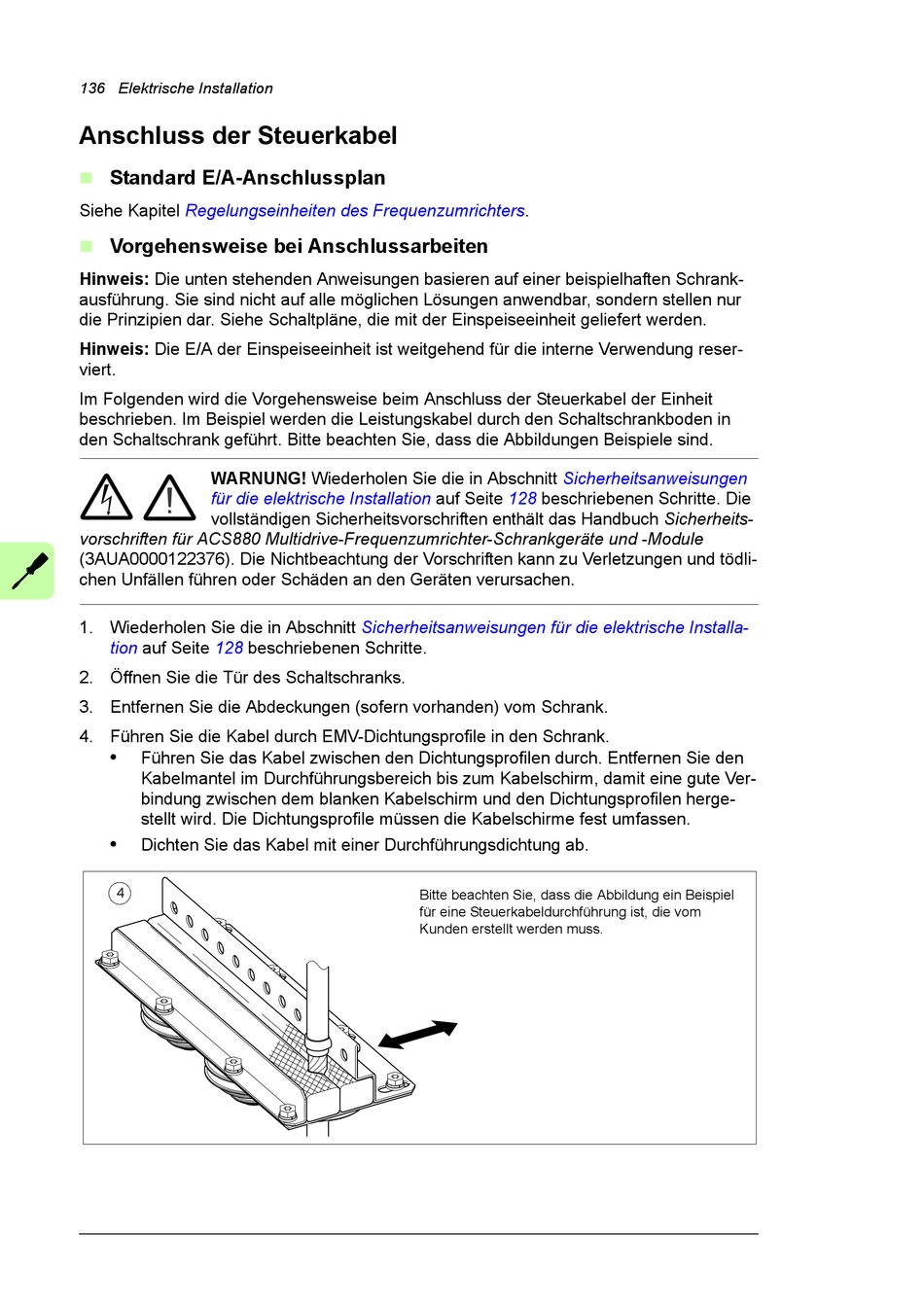

136 Elektrische Installation
Anschluss der Steuerkabel
Standard E/A-Anschlussplan
Siehe Kapitel
Regelungseinheiten des
Vorgehensweise bei Anschlussarbeiten
Hinweis: Die unten stehenden Anweisungen basieren auf einer beispielhaften Schrank-
ausführung. Sie sind nicht auf alle möglichen Lösungen anwendbar, sondern stellen nur
die Prinzipien dar. Siehe Schaltpläne, die mit der Einspeiseeinheit geliefert werden.
Hinweis: Die E/A der Einspeiseeinheit ist weitgehend für die interne Verwendung reser-
viert.
Im Folgenden wird die Vorgehensweise beim Anschluss der Steuerkabel der Einheit
beschrieben. Im Beispiel werden die Leistungskabel durch den Schaltschrankboden in
den Schaltschrank geführt. Bitte beachten Sie, dass die Abbildungen Beispiele sind.
WARNUNG! Wiederholen Sie die in Abschnitt
für die elektrische Installation
vollständigen Sicherheitsvorschriften enthält das Handbuch Sicherheits-
vorschriften für ACS880 Multidrive-Frequenzumrichter-Schrankgeräte und -Module
(3AUA0000122376). Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödli-
chen Unfällen führen oder Schäden an den Geräten verursachen.
1. Wiederholen Sie die in Abschnitt
tion
auf Seite
128
beschriebenen Schritte.
2. Öffnen Sie die Tür des Schaltschranks.
3. Entfernen Sie die Abdeckungen (sofern vorhanden) vom Schrank.
4. Führen Sie die Kabel durch EMV-Dichtungsprofile in den Schrank.
•
Führen Sie das Kabel zwischen den Dichtungsprofilen durch. Entfernen Sie den
Kabelmantel im Durchführungsbereich bis zum Kabelschirm, damit eine gute Ver-
bindung zwischen dem blanken Kabelschirm und den Dichtungsprofilen herge-
stellt wird. Die Dichtungsprofile müssen die Kabelschirme fest umfassen.
•
Dichten Sie das Kabel mit einer Durchführungsdichtung ab.
4
Frequenzumrichters.
auf Seite
128
Sicherheitsanweisungen für die elektrische Installa-
Bitte beachten Sie, dass die Abbildung ein Beispiel
für eine Steuerkabeldurchführung ist, die vom
Kunden erstellt werden muss.
Sicherheitsanweisungen
beschriebenen Schritte. Die
