Einspeiseeinheit mit D7T Modulen (Rittal TS 8 Schrank, 12-Puls)



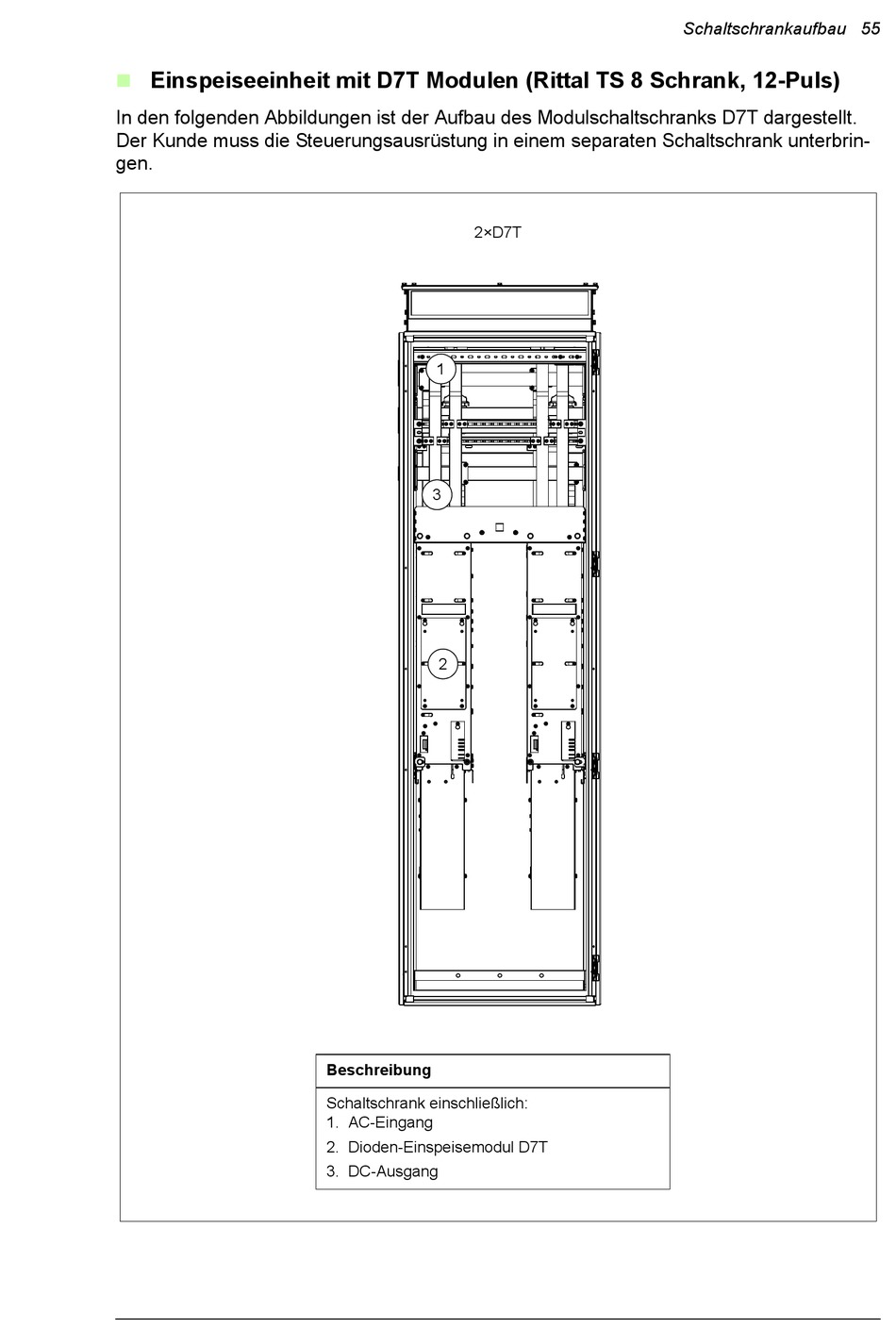

In den folgenden Abbildungen ist der Aufbau des Modulschaltschranks D7T dargestellt.
Der Kunde muss die Steuerungsausrüstung in einem separaten Schaltschrank unterbrin-
gen.
2×D7T
1
3
2
Beschreibung
Schaltschrank einschließlich:
1. AC-Eingang
2. Dioden-Einspeisemodul D7T
3. DC-Ausgang
Schaltschrankaufbau 55
