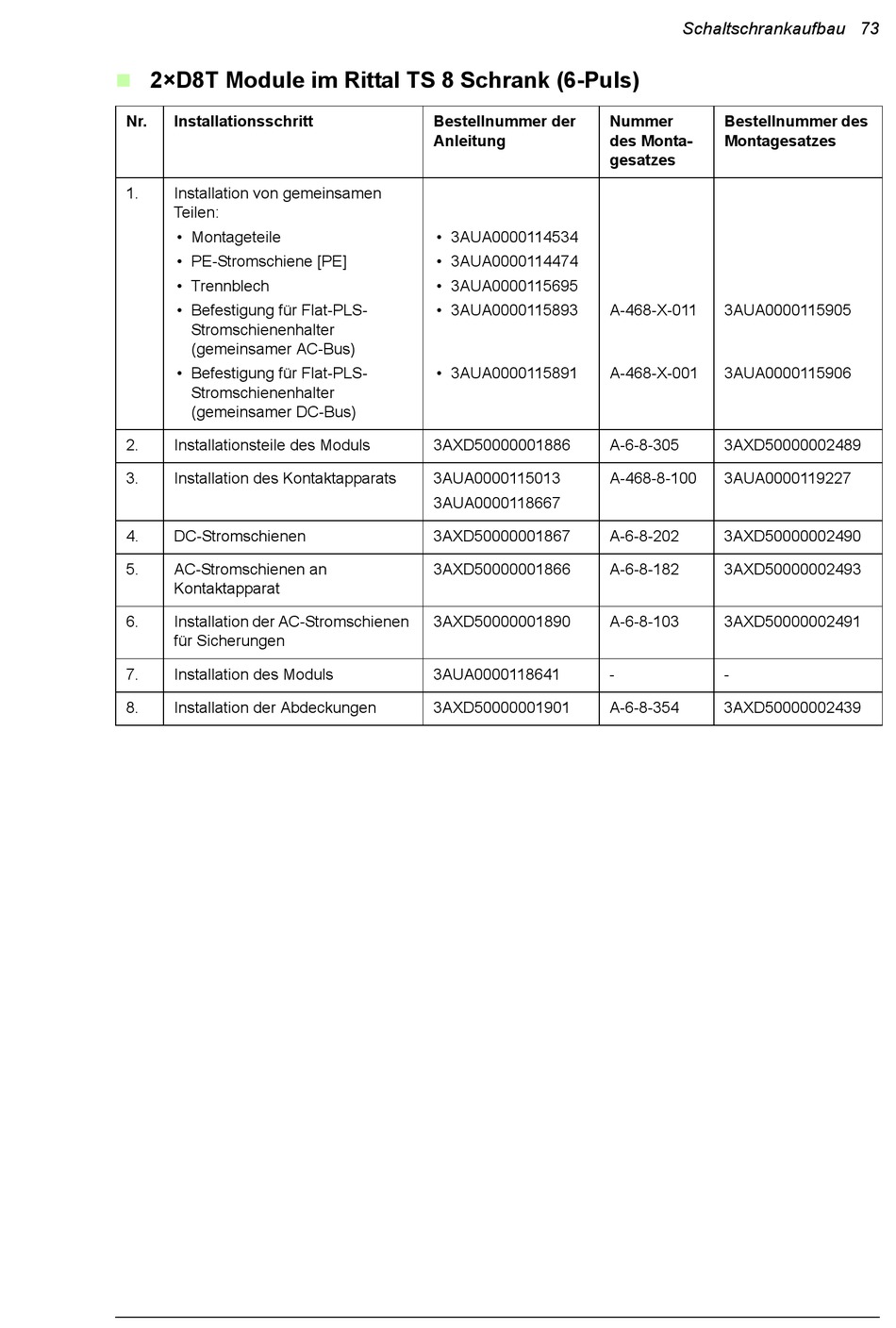

2×D8T Module im Rittal TS 8 Schrank (6-Puls)
Nr.
Installationsschritt
1.
Installation von gemeinsamen
Teilen:
• Montageteile
• PE-Stromschiene [PE]
• Trennblech
• Befestigung für Flat-PLS-
Stromschienenhalter
(gemeinsamer AC-Bus)
• Befestigung für Flat-PLS-
Stromschienenhalter
(gemeinsamer DC-Bus)
2.
Installationsteile des Moduls
3.
Installation des Kontaktapparats
4.
DC-Stromschienen
5.
AC-Stromschienen an
Kontaktapparat
6.
Installation der AC-Stromschienen
für Sicherungen
7.
Installation des Moduls
8.
Installation der Abdeckungen
Bestellnummer der
Anleitung
• 3AUA0000114534
• 3AUA0000114474
• 3AUA0000115695
• 3AUA0000115893
• 3AUA0000115891
3AXD50000001886
3AUA0000115013
3AUA0000118667
3AXD50000001867
3AXD50000001866
3AXD50000001890
3AUA0000118641
3AXD50000001901
Schaltschrankaufbau 73
Nummer
Bestellnummer des
des Monta-
Montagesatzes
gesatzes
A-468-X-011
3AUA0000115905
A-468-X-001
3AUA0000115906
A-6-8-305
3AXD50000002489
A-468-8-100
3AUA0000119227
A-6-8-202
3AXD50000002490
A-6-8-182
3AXD50000002493
A-6-8-103
3AXD50000002491
-
-
A-6-8-354
3AXD50000002439
