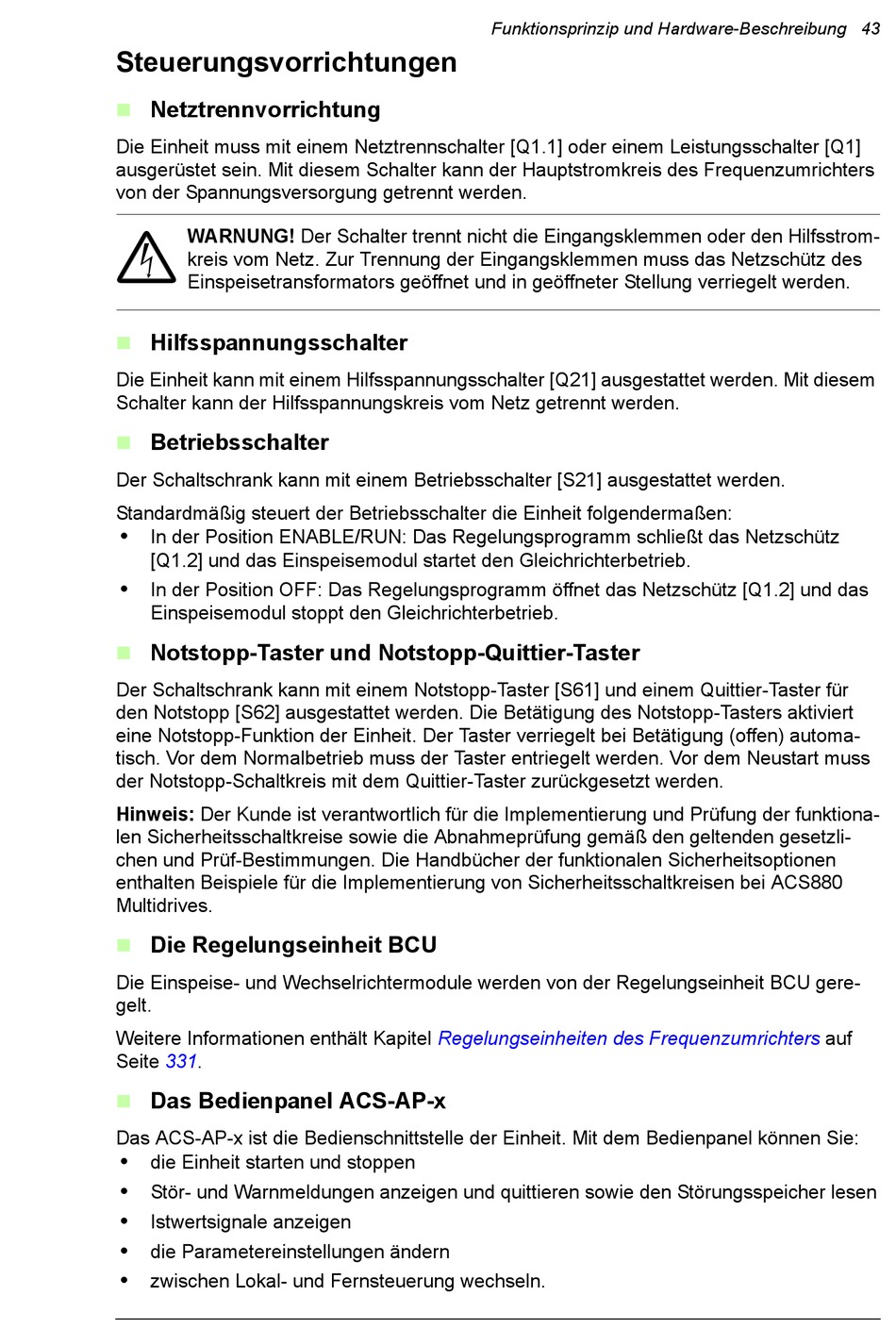

Steuerungsvorrichtungen
Netztrennvorrichtung
Die Einheit muss mit einem Netztrennschalter [Q1.1] oder einem Leistungsschalter [Q1]
ausgerüstet sein. Mit diesem Schalter kann der Hauptstromkreis des Frequenzumrichters
von der Spannungsversorgung getrennt werden.
WARNUNG! Der Schalter trennt nicht die Eingangsklemmen oder den Hilfsstrom-
kreis vom Netz. Zur Trennung der Eingangsklemmen muss das Netzschütz des
Einspeisetransformators geöffnet und in geöffneter Stellung verriegelt werden.
Hilfsspannungsschalter
Die Einheit kann mit einem Hilfsspannungsschalter [Q21] ausgestattet werden. Mit diesem
Schalter kann der Hilfsspannungskreis vom Netz getrennt werden.
Betriebsschalter
Der Schaltschrank kann mit einem Betriebsschalter [S21] ausgestattet werden.
Standardmäßig steuert der Betriebsschalter die Einheit folgendermaßen:
•
In der Position ENABLE/RUN: Das Regelungsprogramm schließt das Netzschütz
[Q1.2] und das Einspeisemodul startet den Gleichrichterbetrieb.
•
In der Position OFF: Das Regelungsprogramm öffnet das Netzschütz [Q1.2] und das
Einspeisemodul stoppt den Gleichrichterbetrieb.
Notstopp-Taster und Notstopp-Quittier-Taster
Der Schaltschrank kann mit einem Notstopp-Taster [S61] und einem Quittier-Taster für
den Notstopp [S62] ausgestattet werden. Die Betätigung des Notstopp-Tasters aktiviert
eine Notstopp-Funktion der Einheit. Der Taster verriegelt bei Betätigung (offen) automa-
tisch. Vor dem Normalbetrieb muss der Taster entriegelt werden. Vor dem Neustart muss
der Notstopp-Schaltkreis mit dem Quittier-Taster zurückgesetzt werden.
Hinweis: Der Kunde ist verantwortlich für die Implementierung und Prüfung der funktiona-
len Sicherheitsschaltkreise sowie die Abnahmeprüfung gemäß den geltenden gesetzli-
chen und Prüf-Bestimmungen. Die Handbücher der funktionalen Sicherheitsoptionen
enthalten Beispiele für die Implementierung von Sicherheitsschaltkreisen bei ACS880
Multidrives.
Die Regelungseinheit BCU
Die Einspeise- und Wechselrichtermodule werden von der Regelungseinheit BCU gere-
gelt.
Weitere Informationen enthält Kapitel
Seite 331.
Das Bedienpanel ACS-AP-x
Das ACS-AP-x ist die Bedienschnittstelle der Einheit. Mit dem Bedienpanel können Sie:
•
die Einheit starten und stoppen
•
Stör- und Warnmeldungen anzeigen und quittieren sowie den Störungsspeicher lesen
•
Istwertsignale anzeigen
•
die Parametereinstellungen ändern
•
zwischen Lokal- und Fernsteuerung wechseln.
