4.2.3

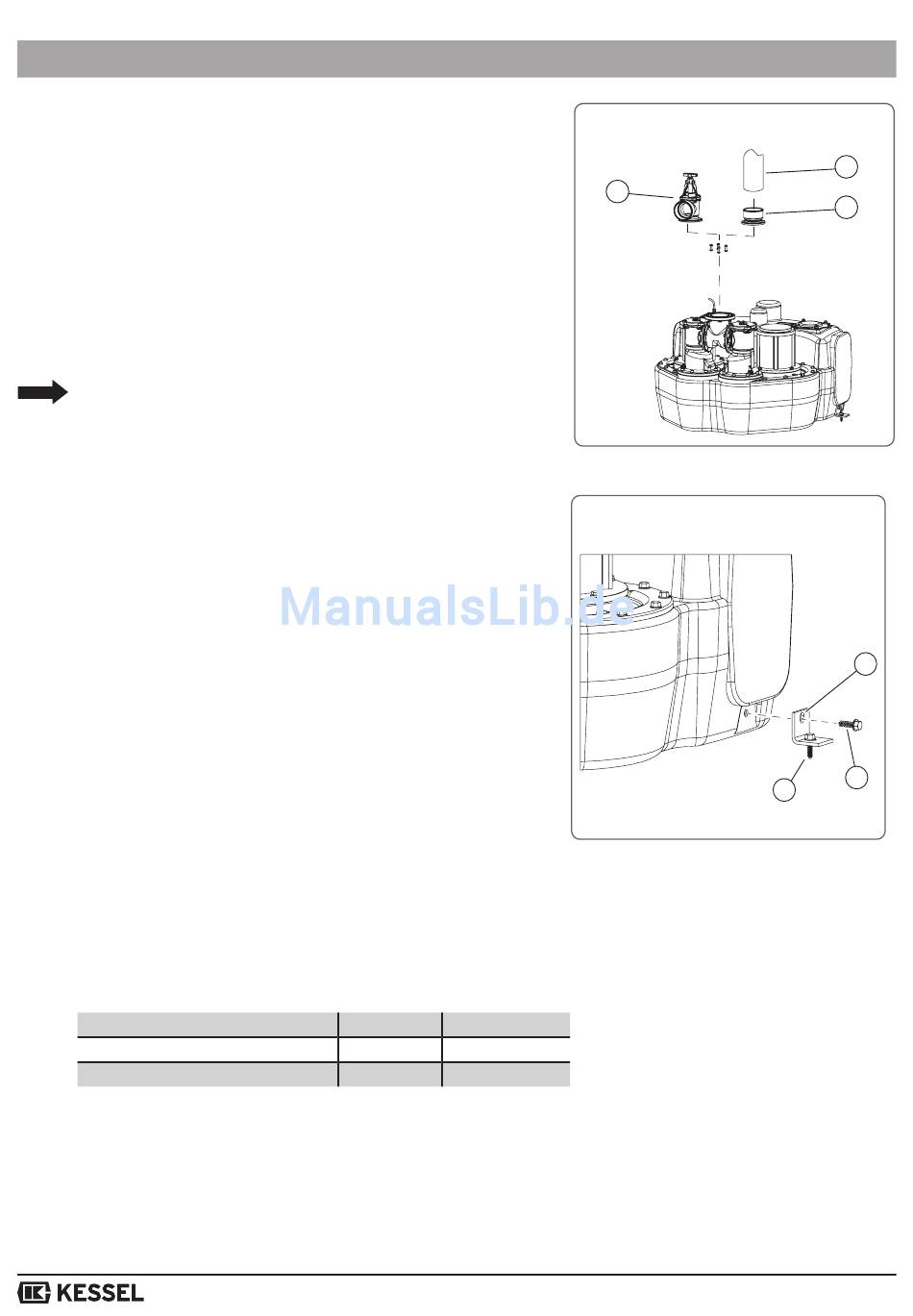

Collegamento del condotto di mandata

A seconda dell'esecuzione dell'impianto, le valvole impiegate
sono in plastica o in ghisa
Valvole in plastica
• Eventualmente montare una valvola a saracinesca
<17> (opzione).
• Collegare il condotto di mandata <A>
• Verticalmente al collegamento di scarico <20>.
• Orizzontalmente alla valvola a saracinesca.
Rispettare i momenti di serraggio, vedere pagina 6.4.
4.2.4

Fissaggio al pavimento

Utilizzare solo le viti <36> in dotazione per il fissaggio
della staffa <37> al contenitore delle acque di scarico.
Delle viti diverse possono causare delle perdite di tenuta
stagna del contenitore.
• Fissare la staffa ai quattro
di scarico.
• Avvitare la staffa con il materiale di fissaggio (7) in dotazione
al pavimento (saldezza di serraggio di almeno 0,9 kN*).
• Le viti in dotazione sono pensate per il pavimento in
calcestruzzo (B25, saldezza di serraggio di 0,9 kN)
4.3.

Installazione della centralina

• Installare la centralina nel rispetto delle istruzioni per l'uso e la manutenzione della centralina stessa. Nel farlo,
collegare i collegamenti elettrici delle pompe ed i collegamenti del sensore di pressione (in alternativa di altri
sensori di livello) alla centralina.
Le lunghezze di collegamento (cavo, condotto di mandata) possono essere prolungate come segue:
Galleggiante e sonda di livello
Sensore di pressione
Pompa/e
• Dopo l'inizializzazione, immettere i parametri dell'impianto come segue:
Centralina KESSEL Aqualift F Standard 400 V (vedere il capitolo 8)
Centralina KESSEL Aqualift F Comfort 230 V
- Tipo Aqualift: impianto di sollevamento F xxx l (xxx = volume del contenitore)
- Tipo di pompa: ai sensi della bolla di consegna
MONTAGGIO
.
1)
come segue:
2)
punti del contenitore delle acque
1)
Standard Prolungabile fino a
5 m
5 m
5 m
96/ 168
17
15 m
15 m
30 m
A
20
[9]
37
36
7
[10]
