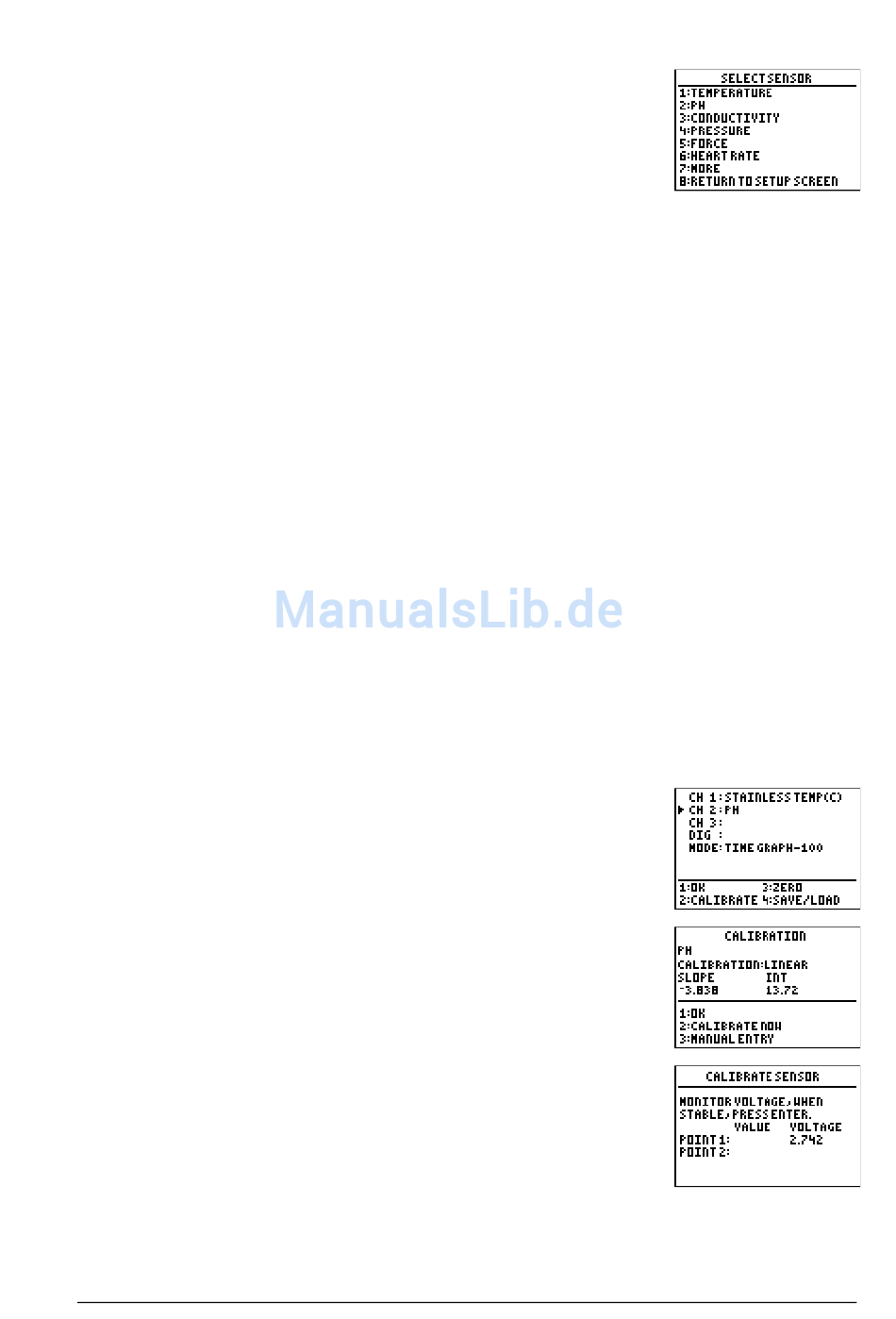

4. Setzen Sie den Cursor mit h neben den Kanal, an welchen
der Messfühler angeschlossen ist. Drücken Sie auf ¯. Es
wird eine Liste von Messfühlern angezeigt.
5. Befindet sich der gewünschte Messfühler nicht in der Liste, drücken Sie auf Ž
MORE, um weitere Optionen einzublenden. (Die gesamte Liste zieht sich über
mehrere Bildschirme hin.)
6. Drücken Sie auf die Zahl neben dem gewünschten Messfühler, um diesen auszuwählen.
Hinweis: Bei einigen Messfühlern, wie z. B. für Beschleunigung oder Druck, werden andere
Fenster angezeigt und Sie müssen einen bestimmten Messfühler, die gewünschte Maßeinheit
oder Kalibrierung angeben.
7. Nach der Auswahl der Messfühler drücken Sie auf ¢ OK, um wieder den
Hauptbildschirm aufzurufen.
Kalibrierung von Messfühlern (optional)
Wenn ein Messfühler gewählt wurde, lädt DataMate automatisch die
Standardkalibrierungswerte. Es ist zwar nicht erforderlich, einen Messfühler zu
kalibrieren, wenn Sie aber trotzdem eine Kalibrierung vornehmen möchten, gehen Sie
bitte wie folgt vor.
Es stehen zwei Methoden zur Kalibrierung von Messfühlern zur Verfügung. Die erste
besteht darin, die Spannung zu beobachten, bis sie stabil ist, und diesen Wert
einzugeben. Bei der zweiten Methode werden die gewünschten Werte von Hand
eingegeben. Die Vorgehensweise für die ordnungsgemäße Kalibrierung entnehmen Sie
bitte der Literatur über die jeweiligen Messfühler. In den nachfolgenden Beispielen
wird der pH-Sensor kalibriert.
Für die Kalibrierung des pH-Sensors durch Beobachtung der Spannung benötigen Sie
zwei Lösungen mit bekanntem pH-Wert, z. B. Pufferlösungen mit den Werten 4 und 10.
Gehen Sie wie folgt vor:
1. Drücken Sie im Hauptbildschirm auf ¢.
2. Setzen Sie den Cursor mit h neben den Messfühler, der
kalibriert werden soll. Drücken Sie auf £ CALIBRATE.
Hinweis: Nicht alle Messfühler können kalibriert werden. Wenn Sie
einen Messfühler wählen, der diese Möglichkeit nicht bietet, und Sie
drücken auf £ CALIBRATE, dann reagiert DataMate nicht.
3. Drücken Sie auf £ CALIBRATE NOW.
