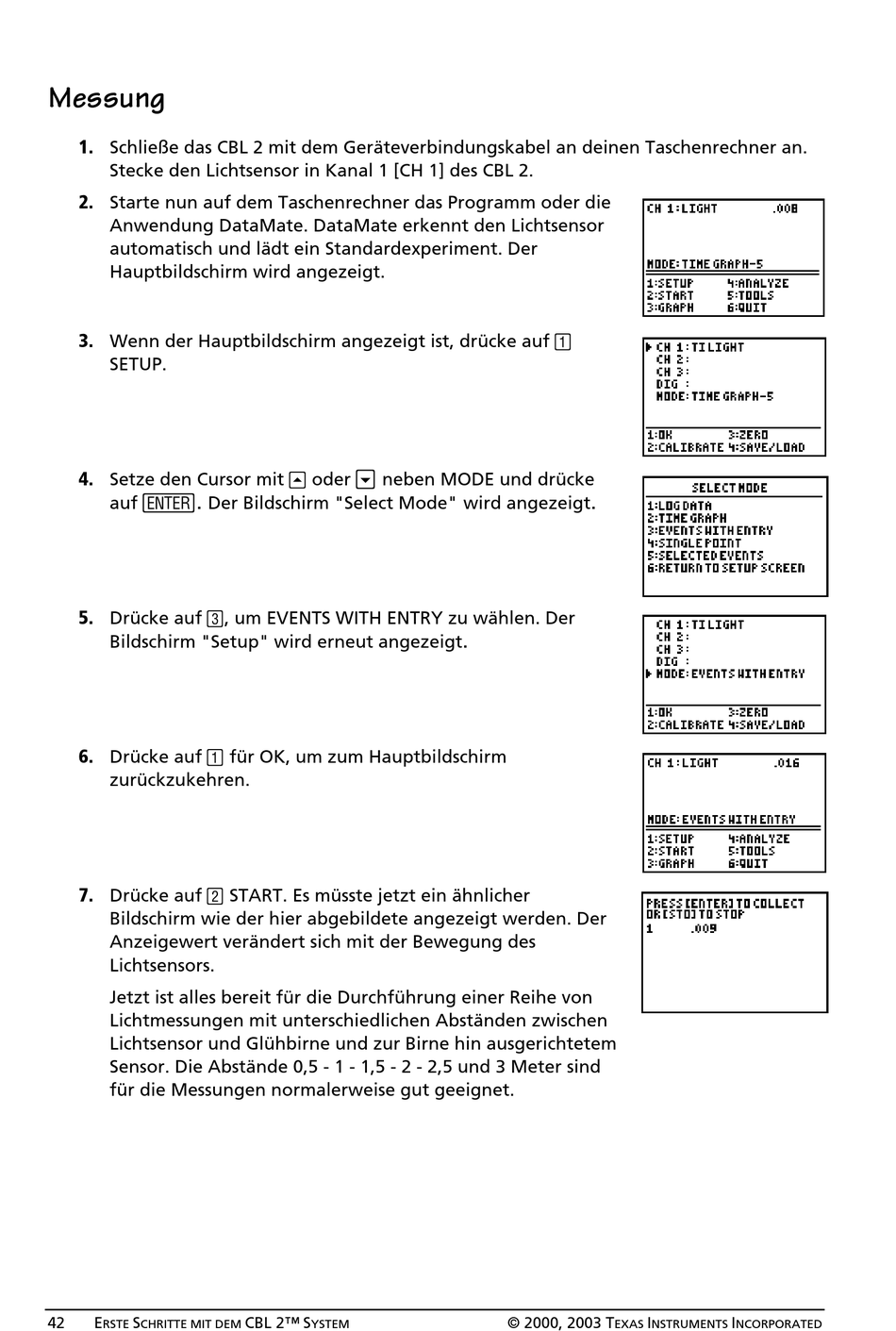

Messung
1. Schließe das CBL 2 mit dem Geräteverbindungskabel an deinen Taschenrechner an.
Stecke den Lichtsensor in Kanal 1 [CH 1] des CBL 2.
2. Starte nun auf dem Taschenrechner das Programm oder die
Anwendung DataMate. DataMate erkennt den Lichtsensor
automatisch und lädt ein Standardexperiment. Der
Hauptbildschirm wird angezeigt.
3. Wenn der Hauptbildschirm angezeigt ist, drücke auf ¢
SETUP.
4. Setze den Cursor mit ` oder
¯.
auf Der Bildschirm "Select Mode" wird angezeigt
5. Drücke auf ¤, um EVENTS WITH ENTRY zu wählen. Der
Bildschirm "Setup" wird erneut angezeigt
6. Drücke auf ¢ für OK, um zum Hauptbildschirm
zurückzukehren.
7. Drücke auf £ START. Es müsste jetzt ein ähnlicher
Bildschirm wie der hier abgebildete angezeigt werden. Der
Anzeigewert verändert sich mit der Bewegung des
Lichtsensors.
Jetzt ist alles bereit für die Durchführung einer Reihe von
Lichtmessungen mit unterschiedlichen Abständen zwischen
Lichtsensor und Glühbirne und zur Birne hin ausgerichtetem
Sensor. Die Abstände 0,5 - 1 - 1,5 - 2 - 2,5 und 3 Meter sind
für die Messungen normalerweise gut geeignet.
