Texas Instruments CBL 2 Erste Schritte Seite 47

3. Wenn die Batterien alle eine ungefähr gleiche Spannung aufweisen, sollte die
allgemeine Form der Kurve eine gerade sein.
4. Beispiel: Hier beträgt die Spannung aller Batterien 1.4 Volt.
5. Mit jeder in die Serie hinzugefügten Batterie steigt die Gesamtspannung um ca. 1.4
Volt.
6. 8.6 - 14 - 28 - 1.4X
7. Y= 1.4X, A=1.4, B=0

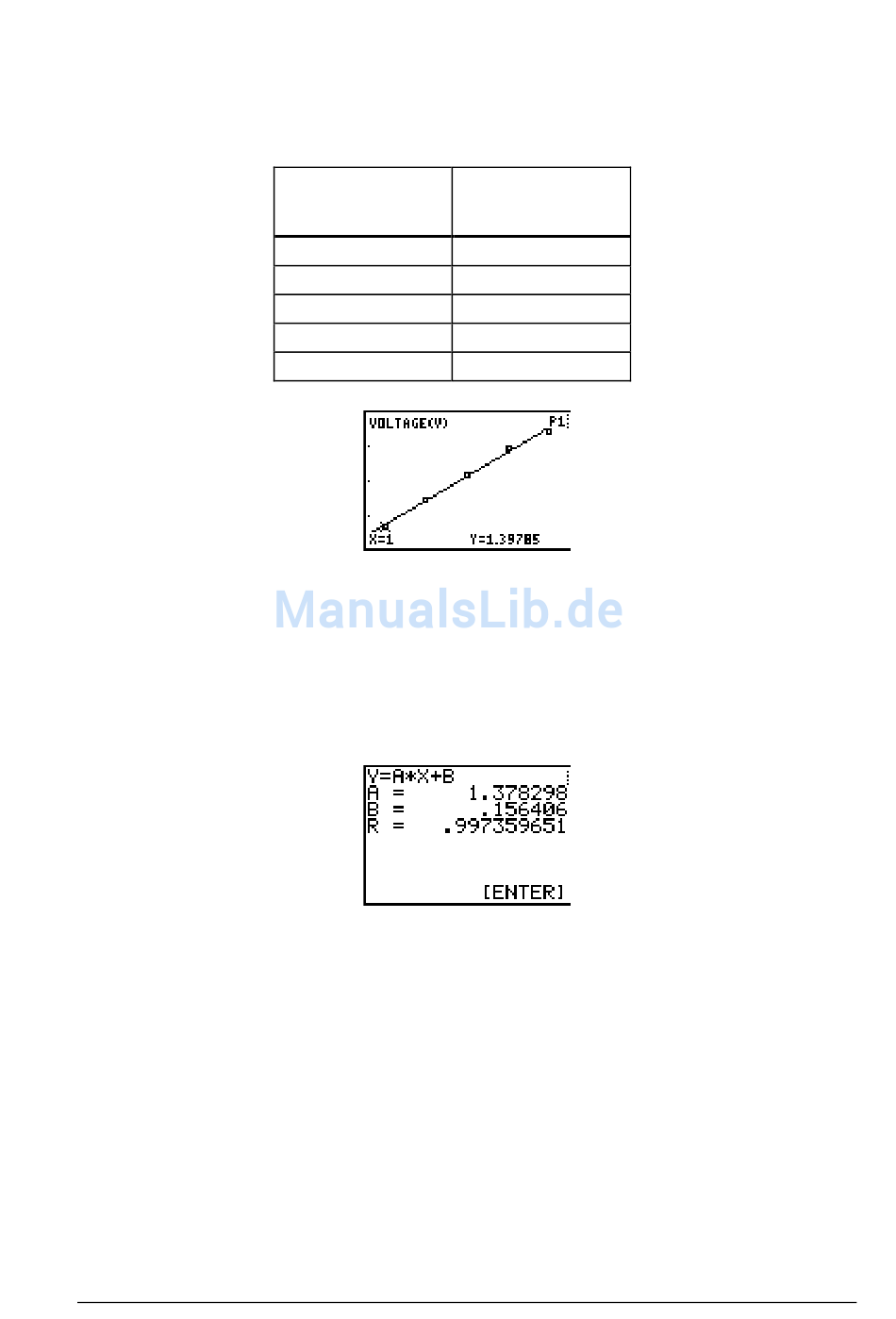

8. Siehe die Bildschirme von Curve Fit. Die Antworten hängen von der Spannung der
einzelnen Batterien ab.
9. A = Steigung und B = Y-Achsenabschnitt. Wenn die Batterien leicht unterschiedliche
Spannungen aufweisen, gibt der Wert der berechneten Steigung die
durchschnittliche Spannung wieder. Die Antworten fallen unterschiedlich aus.
10. Achten Sie auf die richtige Verwendung des Vokabulars: Steigung, Achsenabschnitt,
Pol, Volt und Serie oder Reihe.
© 2000, 2003 T I
EXAS NSTRUMENTS
Anzahl Batterien
X
1
2
3
4
5
I
NCORPORATED
Volt
Y
1.4
3.0
4.4
5.8
7.2
E S
RSTE CHRITTE MIT DEM
CBL 2™ S 39
YSTEM
