Inhaltszusammenfassung für Texas Instruments CBL 2
Seite 1
Erste Schritte mit dem CBL 2™ System LabPro ist ein Warenzeichen von Vernier Software & Technology. Radio Shack ist ein Warenzeichen von Technology Properties, Inc.
Seite 2
Texas Instruments Incorporated, 7800 Banner Drive, M/S 3918 Dallas, TX 75251, Attention: Manager, Business Services 2000, 2003 Texas Instruments Incorporated. Mit Ausnahme der hier erteilten Rechte sind alle Rechte vorbehalten. CBL 2™ S RSTE CHRITTE MIT DEM...
Übertragung von DataMate auf den Taschenrechner..........4 Einstieg in DataMate .................. 5 Taschenrechnertasten mit besonderer Funktion ..........5 Starten der DataMate Anwendung..............6 Schließen Sie einen Sensor am CBL 2 System an ..........6 Kalibrierung von Messfühlern (optional) ............7 Nullpunkteinstellung von Messfühlern (optional) ...........9 Wahl der Messmethode ..................9 Ändern der Einstellungen für Time Graph (optional) ........10...
Seite 5
Herstellen eines Kabels für externe Batterieadapter......... A-2 Anschließen einer externen 6-Volt-Batterie..........A-3 Fehlermeldungen ................... A-3 Fehlerbehebung bei DataMate ..............A-3 Fehlermeldungen von CBL 2™ ..............A-8 Hinweise zu TI Produktservice und Garantieleistungen........A-12 Informationen über Produkte und Dienstleistungen von TI....... A-12 Service- und Garantiehinweise ..............A-12 Anhang B: Befehlstabellen...............
RECEIVE erscheint, und drücken Sie dann auf ¯. 5. Drücken Sie auf die Taste TRANSFER am CBL 2. Das CBL 2 erkennt den Taschenrechner, an den es angeschlossen ist, und überträgt ihm die entsprechende Version der integrierten DataMate Software (diese Software steuert das CBL 2 und die Art, wie es Daten erfasst).

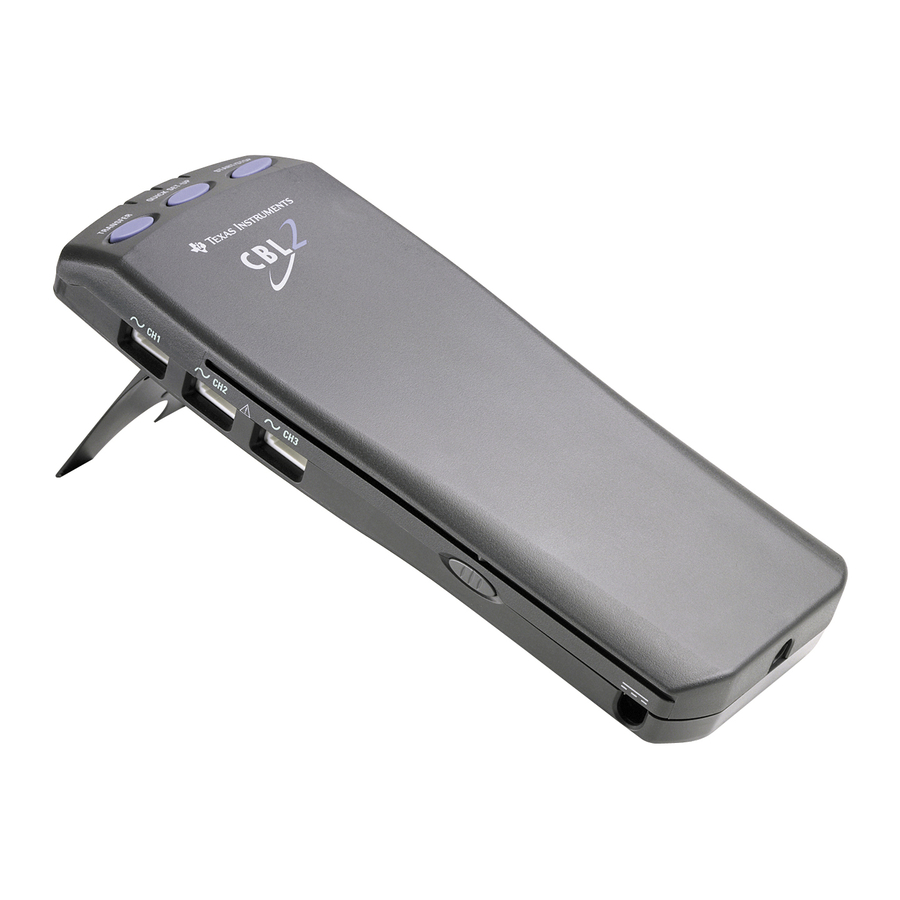

Einführung Das System Calculator-Based Laboratory 2 (CBL 2™) - die zweite Generation des Systems Calculator-Based Laboratory™ - ist ein portables, batteriebetriebenes Handgerät zur Messwerterfassung. Die mit dem Messwerterfassungssystem CBL 2 aufgezeichneten Daten können mit TI-Graphiktaschenrechnern abgerufen und ausgewertet werden. Mit dem CBL 2 und den entsprechenden Messfühlern können Sie Bewegung, Temperatur,...
Grün Zeigt an, dass CBL 2 Daten erfasst. Software Auf dem CBL 2, das Sie erhalten, ist DataMate bereits vorinstalliert. DataMate ist ein Mehrzweck-Benutzerprogramm, das die für die Durchführung von Experimenten mit CBL 2, einem TI-Graphiktaschenrechner und verschiedenen Messfühlern benötigten grundlegenden Informationen enthält.
Hinweis: Aktuelle Listen der verfügbaren Sensoren finden Sie auf der Website von Vernier Software and Technology unter www.vernier.com. Die Messfühler werden über Ein- oder Ausgänge, die so genannten Kanäle, an das CBL 2 angeschlossen. Das CBL 2 ist mit drei analogen Kanälen (CH1, CH2, CH3) und einem weiteren Kanal (DIG/SONIC) für Ultraschall-Bewegungsmesser oder digitale Ein- und...
2. Drücken Sie die Unterkante des Taschenrechners in die Halterung bis der Taschenrechner einrastet. 3. Schieben Sie die Halterung mit der Unterseite auf die Oberseite des CBL 2 bis sie hörbar einrastet. 4. Stecken Sie das eine Ende des 15 cm langen Geräteverbindungskabels in die E/A-Buchse am Rand des CBL 2 und das andere Kabelende in die E/A-Buchse am Rand des Taschenrechners.
Folgendes sind die Grundschritte für die Durchführung eines Experiments mit CBL 2, Messfühlern und einem TI-Graphiktaschenrechner: 1. Schließen Sie den/die Sensor(en) an das CBL 2 System an, verbinden Sie das CBL 2 System mit Ihrem Rechner und starten Sie dann das Programm DataMate bzw. die App (siehe hierzu den nächsten Abschnitt "Starten der DataMate Anwendung").
Hinweis: Wenn Sie mit den Taschenrechnern TI-73, TI-82 oder TI-83 arbeiten, sollten Sie andere Programme vom Taschenrechner löschen, bevor Sie DataMate laden. Siehe Schritt 3 auf Seite vi. 1. Schließen Sie das CBL 2™ an den Taschenrechner an. 2. Drücken Sie auf n.
Seite 19
Beginn der Messwertaufnahme bei Änderung der gemessenen Werte aus (die so genannte Schwellenwertauslösung). ♦ Wählen Sie Option 3, MANUAL TRIGGER, dann beginnt das CBL 2 mit der Messwertaufnahme, wenn Sie die Taste START/STOP drücken. ♦ Bei Option 4, NONE, wird kein bestimmter Auslösungstyp eingestellt.
7. Geben Sie die Anzahl (in Prozent) der Daten an, die das CBL 2 vorspeichern ("prestore") soll, und drücken Sie dann auf ¯. Der Bildschirm "Advanced Time Graph Settings" wird angezeigt. Mit "Prestore" geben Sie den Anteil der vor Erreichen des Schwellenwerts gemessenen Werte an, die gespeichert werden sollen (10 Prozent, 20 Prozent und so weiter).
Hinweis: Wenn Sie einen Kurvenabschnitt wählen, werden auch nur die Werte für diesen Abschnitt im Taschenrechner beibehalten. Die Werte außerhalb dieses Bereichs werden aus dem Taschenrechnerspeicher gelöscht. Im CBL 2 ist jedoch weiterhin der gesamte Datensatz gespeichert und kann jederzeit abgerufen werden (wie Daten abgerufen werden, erfahren Sie in den Schritten 5-9 auf Seite 16).
Messwerterfassung eingerichtet. Wenn das gelbe Licht blinkt, ist das Gerät bereit für die Messung. 3. Drücken Sie auf START/STOP. Wenn das grüne Licht blinkt, nimmt das CBL 2 Daten auf. 4. Das CBL 2 beendet die Messwerterfassung nach einer Weile selbst.
Laden von Experimenten So rufen Sie ein Experiment aus dem FLASH-Speicher des CBL 2 Systems auf, gehen Sie wie folgt vor: 1. Drücken Sie im Hauptbildschirm von DataMate auf ¢ SETUP. 2. Drücken Sie auf SAVE/LOAD. 3. Drücken Sie auf £ LOAD EXPERIMENT.
4. Drücken Sie auf ¢, um alle Experimente zu löschen. Die Experimente werden gelöscht und der Einstellungsbildschirm wird angezeigt. Einsatz des CBL 2™ Systems mit anderen Programmen Das CBL 2 System funktioniert mit den meisten CBL™ Programmen, wobei im Einzellfall kleine Änderungen notwendig sind. ♦...
Anhang B enthält eine Kurzübersicht über die Befehle für das CBL 2. Wenn Sie eigene Programme für das CBL 2 schreiben möchten, sollten Sie das Dokument "Technical Reference" auf der Resource CD oder der TI-Website einsehen, in dem Sie ausführliche Erklärungen und weitere Informationen zu den Befehlen finden.
4. Drücken Sie auf a, um RECEIVE zu markieren, und dann auf ¯. 5. Wenn in der Anzeige des Taschenrechners die Meldung WAITING erscheint, drücken Sie auf dem CBL 2™ auf TRANSFER. Wenn das Programm vollständig auf den Taschenrechner geladen ist, sehen Sie die Meldung Done.
Entfernen von Programmen aus dem Speicher DATADIR bietet zwei Möglichkeiten zum Löschen von Programmen aus dem Speicher. Sie können entweder ein einzelnes Programm (Option 3) oder sämtliche auf dem CBL 2 gespeicherten Programme löschen (Option 4). Hinweis: Durch Löschen aller Programme werden die DataMate-Programme/Apps NICHT gelöscht.
Müll sammeln Das Programm DATADIR ermöglichen Ihnen, den verfügbaren Speicher des CBL 2 optimal zu nutzen. 1. Drücken Sie im Hauptverzeichnismenü COLLECT GARBAGE. 2. Nachdem der Befehl abgearbeitet wurde kehrt das Programm zum Hauptmenü zurück. Beenden des Programms DATADIR Drücken Sie im Hauptbildschirm auf ...
Voyage™ 200 PLT verfügbar. 1: SAVE EXPERIMENT Speichert das Experiment im FLASH-Speicher des CBL 2™. 2: LOAD EXPERIMENT Lädt ein Experiment aus dem FLASH-Speicher des CBL 2. 3: DELETE EXPERIMENT Löscht ein Experiment aus dem FLASH-Speicher des CBL 2. 4: DELETE ALL Löscht alle Experimente aus dem FLASH-Speicher des CBL 2.
Nicht selbstidentifizierende Messfühler wie z. B. Druck- und pH-Sensoren müssen von Hand eingerichtet werden. Näheres hierzu finden Sie unter "Anschließen von Messfühlern an das CBL 2™" auf Seite 6. Standardmodus für den Hauptbildschirm ist der "meter mode", bei dem die Messwerte der aktuellen Sensoren in Abständen von wenigen Sekunden regelmäßig aktualisiert...
3: ALL CHANNELS Nullpunkteinstellung der Messfühler in allen Kanälen. Select Mode (über den Bildschirm "SetUp" aufrufbar) Standardmessmethode für das CBL 2™ ist "Time Graph". Um eine andere Methode zu wählen, gehen Sie, wie unter "Wahl der Messmethode" auf Seite 9 beschrieben, vor.
Liste von Analogsensoren an, aus der Sie den richtigen Messfühler auswählen können. Dies ist der erste einer Reihe von Bildschirmen. 1-6: . . . Teilt dem CBL 2™ mit, dass dieser Messfühler an den gewählten Kanal angeschlossen ist. MORE Zeigt den Fortsetzungsbildschirm für die Messfühlerliste an.
Diese Option kann weder mit mehreren Messfühlern noch mit dem Bewegungssensor genutzt werden. 2: RETRIEVE DATA Lädt alle im Speicher des CBL 2 befindlichen Daten in den Taschenrechner. Dabei kann es sich um die mit der CBL 2- Funktion "QUICK START" erfassten Messwerte oder um Daten aus Ihrem letzten Experiment mit DataMate handeln.
Jeden Tag verwenden wir Batterien, wenn wir zum Beispiel eine Taschenlampe, einen Taschenrechner, das CBL 2 oder irgendein anderes batteriebetriebenes Gerät benutzen. Hast du jemals Batterien in eine Taschenlampe oder in deinen CBL 2 eingelegt? Wie viel Spannung erhalten diese Geräte von den eingelegten Batterien? Betrachte die Umhüllung deiner Batterien.
Batterien in Reihenschaltung Vorbereitung Zuerst misst du mit dem CBL 2 und deinem Taschenrechner die Spannung jeder einzelnen der fünf Batterien. Danach misst du die Spannung einer Batterie, dann einer Serie von zwei Batterien, dann von dreien und so weiter. Dafür solltest du mit anderen in einer Gruppe arbeiten.
Seite 41
Schülerarbeitsblatt in Frage 1. (Der Spannungswert kann in der oberen rechten Ecke im Hauptbildschirm von DataMate abgelesen werden.) 5. Bereite das CBL 2 nun für eine Messung in der Betriebsart EVENTS WITH ENTRY vor. Drücke im Hauptbildschirm auf ¢, um den Eintrag SETUP zu wählen.
Wert der Konstanten A von der jeweiligen Glühbirne abhängt. In diesem Experiment werden theoretische Vorhersagen mit tatsächlichen Messwerten verglichen. Du brauchst einen TI-Lichtsensor (im Zubehör des CBL 2) zum Messen der Helligkeit. Zum Messen der Entfernung kann entweder ein Messband- oder -stab (mit der Einheit Meter oder auch Yard) verwendet werden.
Seite 50
Messung 1. Schließe das CBL 2 mit dem Geräteverbindungskabel an deinen Taschenrechner an. Stecke den Lichtsensor in Kanal 1 [CH 1] des CBL 2. 2. Starte nun auf dem Taschenrechner das Programm oder die Anwendung DataMate. DataMate erkennt den Lichtsensor automatisch und lädt ein Standardexperiment.
Seite 58
In diesem Fall soll mit der Methode "Ausgewählte Ereignisse" (Selected Events) gearbeitet werden. Drücke auf SELECTED EVENTS. Hinweis: Bei dieser Methode zeichnet der CBL 2 jedesmal dann einen Messwert pro angeschlossenem Sensor auf, wenn du während der Messung auf ¯ drückst.
Seite 59
11. Nach der Auswahl wird der Bildschirm "Setup" angezeigt. Drücke auf ¢ OK, um den Hauptbildschirm von DataMate wieder aufzurufen (siehe Abbildung rechts). Der CBL 2 ist nun bereit zum Messen. Messung 1. Drücke auf £ START. Es wird ein ähnlicher Bildschirm wie der hier abgebildete angezeigt.
Seite 68
Fülle die ersten zwei Spalten der Tabelle aus Frage 2 auf dem Schülerdatenblatt aus. 4. Schließe das CBL 2 an den Taschenrechner und den TI-Spannungssensor an Kanal 1 (CH1) des CBL 2 an. 5. Starte nun auf dem Taschenrechner das Programm oder die Anwendung DataMate.
Seite 71
3. Drücke auf £ START, um das Experiment zu starten. Du kannst ¯ auf dem Taschenrechner drücken, um das Programm zu beenden, und den Taschenrechner vom CBL 2 trennen. Dies hat keinen Einfluss auf die Messung. Wenn du den Taschenrechner während der vierstündigen Messdauer brauchst, kannst du ihn also ohne Bedenken abnehmen.
Eine Änderung des Abstands wirkt sich auf die Spannung aus. Beispielantworten 1. Die Eröffnungs- oder Kontrollspannung beträgt in der Regel annähernd 0 Volt. Anderenfalls ist dies auf interne Vorgänge des CBL 2 zurückzuführen. 2. Tabelle der für diese Beispieldaten verwendeten Batterien: Name der Frucht...
Zyklus dieses Verhaltens zu beobachten, ist die Periode. Die Häufigkeit, mit welcher der Zyklus pro Zeiteinheit abläuft, wird als Frequenz bezeichnet. Bei den folgenden Versuchen sollst du mit dem CBL 2 und einem Lichtsensor Werte für zwei verschiedene Arten von periodischen Erscheinungen erfassen. Du sollst diese Daten dann mit dem Taschenrechner auswerten, um die Periode und die Frequenz des beobachteten Verhaltens zu ermitteln.
Seite 78
Hauptbildschirm wird angezeigt. 3. Halte den Lichtsensor in der Faust und lass das Sensorende wie in der Abbildung gezeigt um ca. 1,5 cm hervorstehen. Das Sensorende muss, während der CBL 2 die Messwerte erfasst, auf eine Lichtquelle ausgerichtet sein. 4. In der oberen rechten Ecke des Hauptbildschirms von DataMate wird die vom Lichtsensor in unbedecktem und bedecktem Zustand gemessene Lichtstärke...
Seite 80
Messwerte dienen zum Ermitteln der Periode und Frequenz, mit welcher das Licht flackert. Vorbereitung 1. Der TI-Lichtsensor muss an Kanal CH1 des CBL 2 angeschlossen sein. 2. Starte das Programm bzw. die Anwendung DataMate. 3. Drücke auf ¢ SETUP, um den Bildschirm "Setup"...
Seite 81
Messung 1. Halte den Lichtsensor nahe an die Leuchtstofflampe und drücke auf £ START, um mit der Messung zu beginnen. Der CBL 2 piept, wenn er anfängt, Messwerte zu erfassen. Die Messung ist fast sofort wieder abgeschlossen. 2. Sind die Werte nicht zufrieden stellend, drücke auf £ START, um eine neue Messreihe zu starten.
Bananenbatterie in einem abkühlenden oder wärmer werdenden Raum) eingesetzt werden. Andere Sensoren sind speziell für Wetterdaten wie atmosphärischen Luftdruck und relative Luftfeuchte vorgesehen. Eine Liste aller für das CBL 2 erhältlichen Sensoren findest du auf der TI-Website unter education.ti.com/cblprobes. Schließe den TI-9920-Wechselstromadapter an, um das CBL 2 bei Langzeitmessungen mit Strom zu versorgen.
Einrichtung der Sensoren 1. Schließe den Edelstahl-Temperatursensor an Kanal 1 und den TI-Lichtsensor an Kanal 2 des CBL 2 an. Verbinde das CBL 2 mit den Taschenrechner. 2. Starte nun auf dem Taschenrechner das Programm oder die Anwendung DataMate. DataMate erkennt den Licht- und den Temperatursensor automatisch.
Nach 24 Stunden ist die Messung abgeschlossen. Abrufen der Daten Nach Abschluss des Experiments musst du die im CBL 2 gespeicherten Daten auf den Taschenrechner übertragen. Befolge hierfür die nachstehenden Anweisungen. 1. Schließe den Taschenrechner an das CBL 2 an.
Sie Option ¤ CHECK BATTERY im Bildschirm "Tools" von DataMate. Hinweis: Speichern Sie etwaige aufgezeichnete Messwerte vor dem Ersetzen der Batterien. Bei Entnahme der Batterien gehen alle erfassten Daten verloren (der FLASH-Speicher des CBL 2 ist davon nicht betroffen). Empfohlene Batterien ♦...
Anschluss an das Stromnetz eine geregelte 6-Volt- Gleichspannung erzeugt. Das Netzteil AC-9920 von Texas Instruments ist ein für den Betrieb mit dem CBL 2 zugelassener Wechselstrom/Gleichstrom-Adapter. Das Netzgerät der Baureihe AC-9201 kann auch mit dem CBL 2 verwendet werden. Der Einsatz anderer Netzteile kann zu Störungen des Funkverkehrs und/oder minderwertiger Geräteleistung führen.
Drücken Sie auf ¢ YES zum Fortsetzen des Programms. ♦ Drücken Sie auf £ NO zum Beenden. ♦ Dieser Bildschirm erscheint, wenn das CBL 2 nicht an den Taschenrechner angeschlossen ist oder die Batterien im CBL 2 ausgetauscht werden müssen. ♦...
Seite 100
Dieser Bildschirm erscheint, wenn das CBL 2 vom Taschenrechner abgetrennt und für andere Arbeiten verwendet wird oder wenn die Batteriespannung des CBL 2 zu gering wird. Wenn CBL 2 und Taschenrechner wieder verbunden werden, kann der Taschenrechner die Sensoreinstellung nicht erneut prüfen und dieser Fehler tritt ein.
Seite 102
Dieser Bildschirm kann bei der Ausführung von DataMate auf den Modellen TI-89, TI-92, TI-92 Plus oder Voyage 200 PLT erscheinen. Ursache ist eine Verbindungsunterbrechung zwischen Taschenrechner und CBL 2™, die in der Regel auf ein Problem bezüglich des Verbindungsanschlusses am Taschenrechner zurückzuführen ist.
Seite 103
DataMate eingerichtet und den Trigger eingestellt, doch mit Beginn der Messung wird keine Echtzeit-Grafik angezeigt. Bei der Wahl eines Triggers lässt das CBL 2™ Echtzeit- Grafiken nicht zu. Das CBL 2 unterstützt entweder die Echtzeit-Grafik oder die Triggerfunktion, nicht aber beide gleichzeitig.
Fehlermeldungen von CBL 2™ Fehlermeldungen, die auftreten können, wenn das CBL 2 System ohne das Programm DataMate verwendet wird, sind in der nachfolgenden Tabelle aufgeführt. Zum Abrufen von Fehlermeldungen erteilen Sie den in Anhang B beschriebenen Befehl 7. Fast immer gibt das Gerät bei einem Fehler zweimal oder häufiger einen tiefen Signalton aus und die rote LED leuchtet zweimal oder häufiger auf.
Seite 107
Dieser Fehler tritt bei dem Versuch ein, Daten während einer Messung zu archivieren. Archivierungsvorgänge dürfen nur stattfinden, wenn das Gerät untätig ist. Dieser Fehler tritt bei dem Versuch ein, einen am CBL 2™ nicht vorhandenen Kanal zu verwenden (z. B. Kanal 42). Diese Fehlermeldung zeigt an, dass ein unbekannter Fehler eingetreten ist.
A n h a n g B : B e f e h l s t a b e l l e n Die Tabellen in diesem Teil bieten einen Überblick über die Befehle für das CBL 2™. Ausführliche Erklärungen und weitere Informationen zu den Befehlen entnehmen Sie bitte dem Dokument "Technical Reference"...
Seite 115
Filtereinstellung in Befehl 3 ignorieren. Datenende muss größer als oder gleich groß sein wie Datenanfang (es sei denn, Datenende=0) und beide müssen kleiner als oder gleich groß wie die Anzahl der an das CBL 2™ gesendeten Messwerte aus dem letzten Befehl 3 sein. Befehl 6...
Seite 116
Befehl 7 Anforderung des Systemstatus {7} Generiert folgende Statusinformationen und bereitet deren Ausgabe vor. Software-ID Version der aktuellen Software Fehler Wenn nicht Null, muss das CBL 2™ zurückgesetzt werden Batterie Ergebnis Batteriespannung OK für Betrieb Batteriespannung schwach bei Messung Batteriespannung ständig schwach 8888 Konstanter Wert;...
Seite 118
Befehl 12 { 12,Kanal,Betriebsart,. . . } Kanal (Nur für digitale Kanäle) {12,41,1} Erfasst digitale Eingaben Senden Sie folgenden Befehl, um die Daten des CBL 2™ auf dem Host auszugeben: Befehl: Ergebnis: {12,41,0} {Anzahl der verfügbaren Messpunkte} {12,41,.1,Start,Stop} {Status,Status,Status,Status. . .} {12,41,.2,Start,Stop}...
Seite 119
{12,41,3,Richtung} Misst die Impulsdauer in einem kontinuierlichen Impulsstrom Richtung Niedriger Impulspegel Hoher Impulspegel Senden Sie folgenden Befehl, um die Daten des CBL 2™ auf dem Host auszugeben: Befehl: Ergebnis: {12,41,0} {Anzahl der verfügbaren Messpunkte} {12,41,.1,Start,Stop} {Zeitdifferenz,Zeitdifferenz,Zeitdifferenz, Zeitdifferenz. . .} {12,41,.2,Start,Stop} {Zeit,Zeit,Zeit,Zeit.
Seite 120
Informationen über diesen Befehl enthalten. {115 ,Kanal } Befehl 115 Kanal=1, 2, 3 oder 11 Liefert folgende Angaben: CBL 2™ spez. Für CBL 2 spezifische Zahlen LabPro™ spez. Für LabPro spezifische Zahlen Y-min Für graphische Darstellung empfohlenes Y-min Y-max Für graphische Darstellung...
LED-Einrichtungsbefehl { 1998, P Wählt eine bestimmte LED Gelb Grün Schaltet die LED ein oder aus Hinweis: Durch eingeschaltete LEDs werden die Batterien im CBL 2™ stärker beansprucht. Befehl 1999 Akustikbefehl { 1999, [Länge,Pd ], . . . } Länge...
