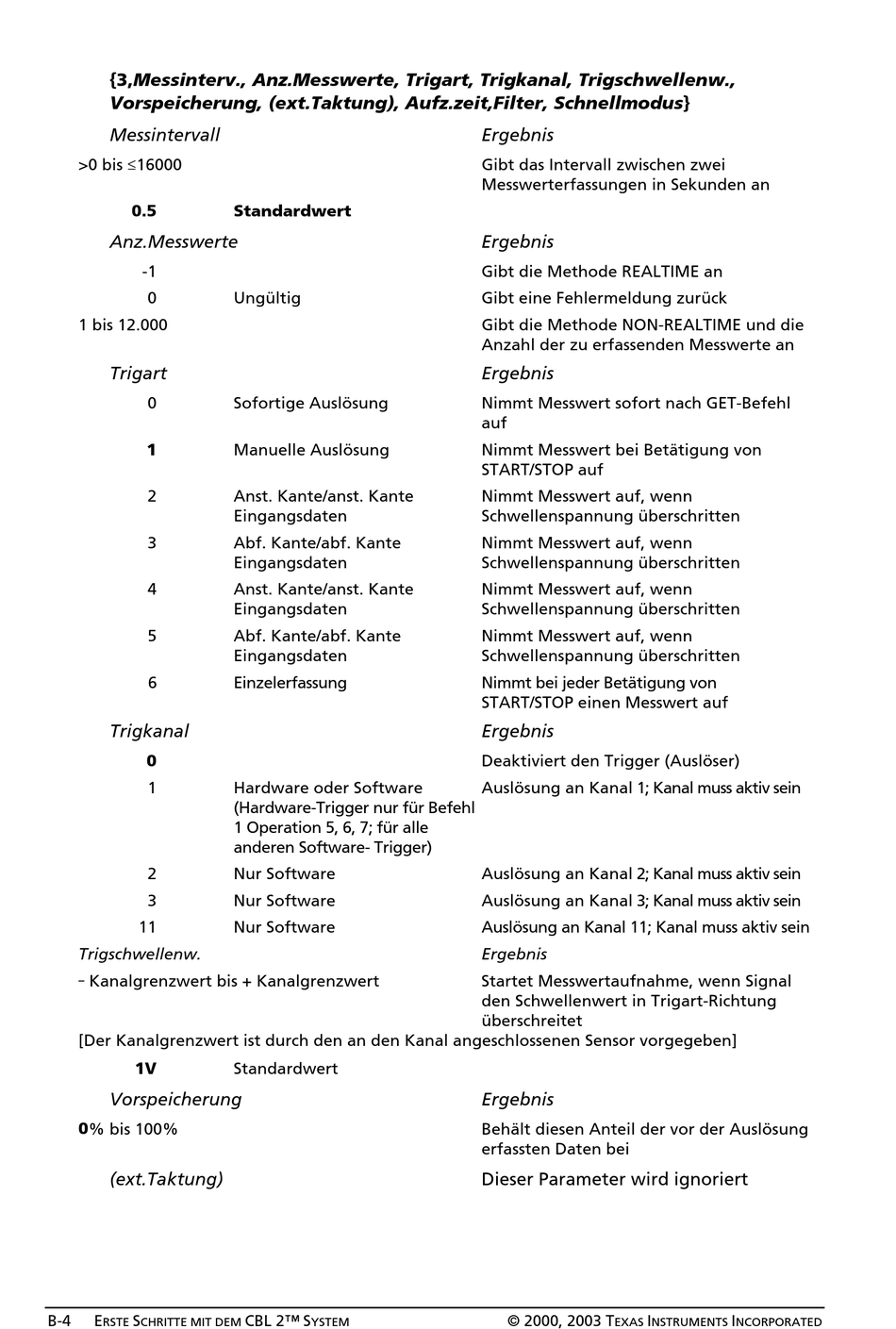

Texas Instruments CBL 2 Erste Schritte Seite 112

{3,Messinterv., Anz.Messwerte, Trigart, Trigkanal, Trigschwellenw.,
Vorspeicherung, (ext.Taktung), Aufz.zeit,Filter, Schnellmodus}
Messintervall
>0 bis 16000
0.5
Anz.Messwerte
-1
0
1 bis 12.000
Trigart
0
1
2
3
4
5
6
Trigkanal
0
1
2
3
11
Trigschwellenw.
- Kanalgrenzwert bis + Kanalgrenzwert
[Der Kanalgrenzwert ist durch den an den Kanal angeschlossenen Sensor vorgegeben]
1V
Vorspeicherung
0% bis 100%
(ext.Taktung)
B-4 E S
RSTE CHRITTE MIT DEM
Standardwert
Ungültig
Sofortige Auslösung
Manuelle Auslösung
Anst. Kante/anst. Kante
Eingangsdaten
Abf. Kante/abf. Kante
Eingangsdaten
Anst. Kante/anst. Kante
Eingangsdaten
Abf. Kante/abf. Kante
Eingangsdaten
Einzelerfassung
Hardware oder Software
(Hardware-Trigger nur für Befehl
1 Operation 5, 6, 7; für alle
anderen Software- Trigger)
Nur Software
Nur Software
Nur Software
Standardwert
CBL 2™ S
YSTEM
Ergebnis
Gibt das Intervall zwischen zwei
Messwerterfassungen in Sekunden an
Ergebnis
Gibt die Methode REALTIME an
Gibt eine Fehlermeldung zurück
Gibt die Methode NON-REALTIME und die
Anzahl der zu erfassenden Messwerte an
Ergebnis
Nimmt Messwert sofort nach GET-Befehl
auf
Nimmt Messwert bei Betätigung von
START/STOP auf
Nimmt Messwert auf, wenn
Schwellenspannung überschritten
Nimmt Messwert auf, wenn
Schwellenspannung überschritten
Nimmt Messwert auf, wenn
Schwellenspannung überschritten
Nimmt Messwert auf, wenn
Schwellenspannung überschritten
Nimmt bei jeder Betätigung von
START/STOP einen Messwert auf
Ergebnis
Deaktiviert den Trigger (Auslöser)
Auslösung an Kanal 1; Kanal muss aktiv sein
Auslösung an Kanal 2; Kanal muss aktiv sein
Auslösung an Kanal 3; Kanal muss aktiv sein
Auslösung an Kanal 11; Kanal muss aktiv sein
Ergebnis
Startet Messwertaufnahme, wenn Signal
den Schwellenwert in Trigart-Richtung
überschreitet
Ergebnis
Behält diesen Anteil der vor der Auslösung
erfassten Daten bei
Dieser Parameter wird ignoriert
