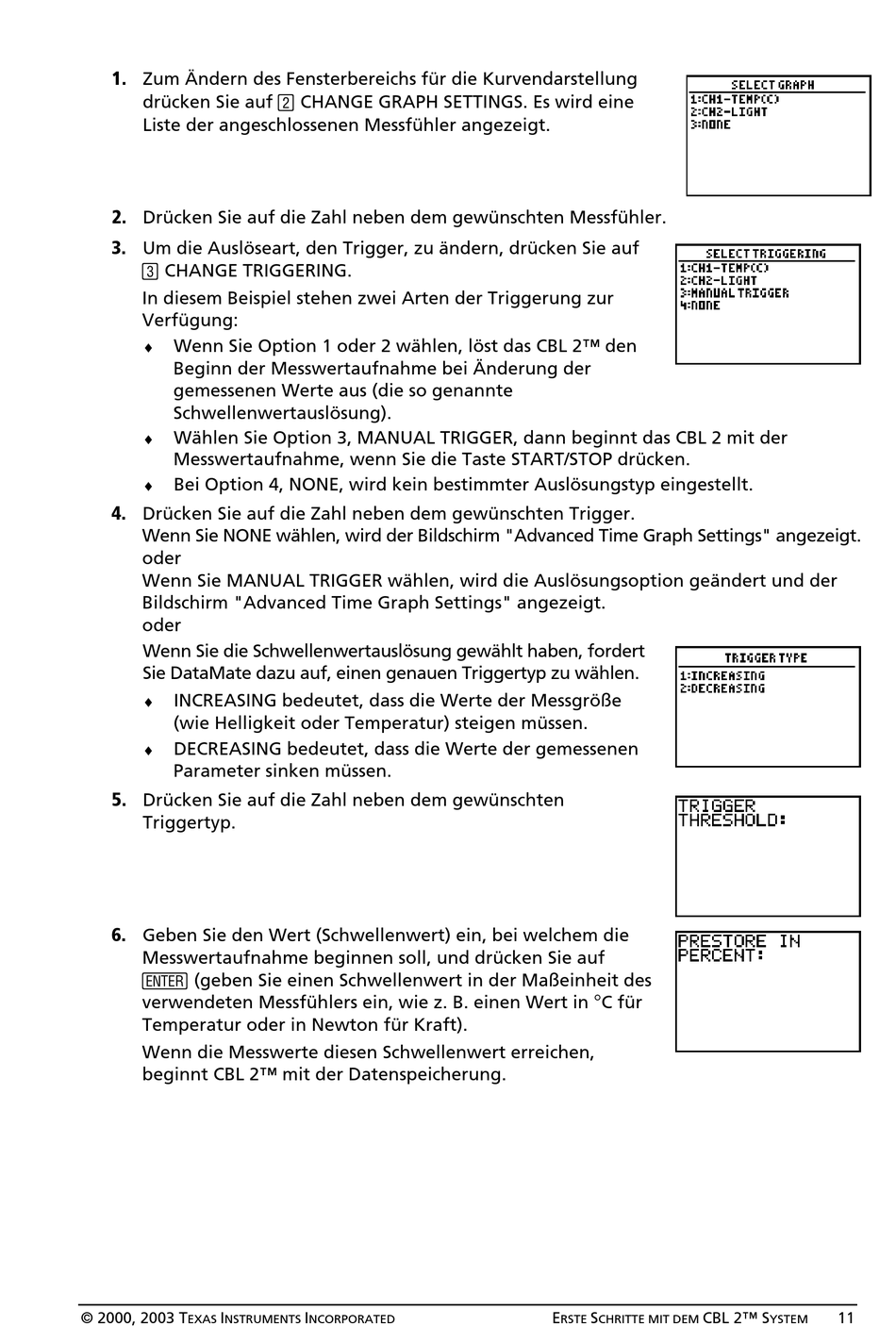

1. Zum Ändern des Fensterbereichs für die Kurvendarstellung
drücken Sie auf £ CHANGE GRAPH SETTINGS. Es wird eine
Liste der angeschlossenen Messfühler angezeigt.
2. Drücken Sie auf die Zahl neben dem gewünschten Messfühler.
3. Um die Auslöseart, den Trigger, zu ändern, drücken Sie auf
¤ CHANGE TRIGGERING.
In diesem Beispiel stehen zwei Arten der Triggerung zur
Verfügung:
♦
Wenn Sie Option 1 oder 2 wählen, löst das CBL 2™ den
Beginn der Messwertaufnahme bei Änderung der
gemessenen Werte aus (die so genannte
Schwellenwertauslösung).
♦
Wählen Sie Option 3, MANUAL TRIGGER, dann beginnt das CBL 2 mit der
Messwertaufnahme, wenn Sie die Taste START/STOP drücken.
♦
Bei Option 4, NONE, wird kein bestimmter Auslösungstyp eingestellt.
4. Drücken Sie auf die Zahl neben dem gewünschten Trigger.
Wenn Sie NONE wählen, wird der Bildschirm "Advanced Time Graph Settings" angezeigt.
oder
Wenn Sie MANUAL TRIGGER wählen, wird die Auslösungsoption geändert und der
Bildschirm "Advanced Time Graph Settings" angezeigt.
oder
Wenn Sie die Schwellenwertauslösung gewählt haben, fordert
Sie DataMate dazu auf, einen genauen Triggertyp zu wählen.
♦
INCREASING bedeutet, dass die Werte der Messgröße
(wie Helligkeit oder Temperatur) steigen müssen.
♦
DECREASING bedeutet, dass die Werte der gemessenen
Parameter sinken müssen.
5. Drücken Sie auf die Zahl neben dem gewünschten
Triggertyp.
6. Geben Sie den Wert (Schwellenwert) ein, bei welchem die
Messwertaufnahme beginnen soll, und drücken Sie auf
¯ (geben Sie einen Schwellenwert in der Maßeinheit des
verwendeten Messfühlers ein, wie z. B. einen Wert in ¡C für
Temperatur oder in Newton für Kraft).
Wenn die Messwerte diesen Schwellenwert erreichen,
beginnt CBL 2™ mit der Datenspeicherung.
