Texas Instruments CBL 2 Erste Schritte Seite 58

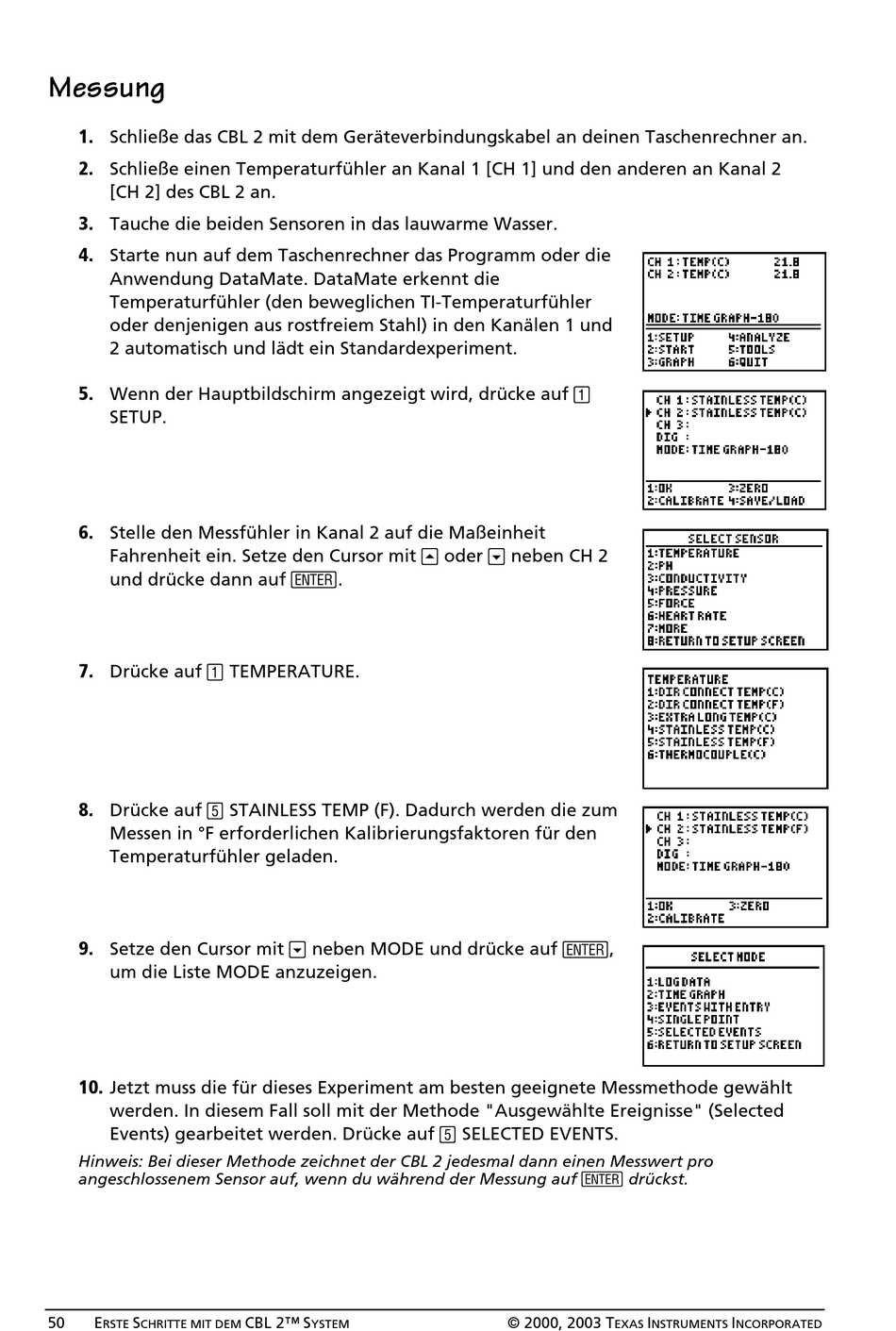

Messung
1. Schließe das CBL 2 mit dem Geräteverbindungskabel an deinen Taschenrechner an.
2. Schließe einen Temperaturfühler an Kanal 1 [CH 1] und den anderen an Kanal 2
[CH 2] des CBL 2 an.
3. Tauche die beiden Sensoren in das lauwarme Wasser.
4. Starte nun auf dem Taschenrechner das Programm oder die
Anwendung DataMate. DataMate erkennt die
Temperaturfühler (den beweglichen TI-Temperaturfühler
oder denjenigen aus rostfreiem Stahl) in den Kanälen 1 und
2 automatisch und lädt ein Standardexperiment.
5. Wenn der Hauptbildschirm angezeigt wird, drücke auf ¢
SETUP.
6. Stelle den Messfühler in Kanal 2 auf die Maßeinheit
Fahrenheit ein. Setze den Cursor mit ` oder h neben CH 2
und drücke dann auf ¯.
7. Drücke auf ¢ TEMPERATURE.
8. Drücke auf ™ STAINLESS TEMP (F). Dadurch werden die zum
Messen in °F erforderlichen Kalibrierungsfaktoren für den
Temperaturfühler geladen.
9. Setze den Cursor mit h neben MODE und drücke auf ¯,
um die Liste MODE anzuzeigen.
10. Jetzt muss die für dieses Experiment am besten geeignete Messmethode gewählt
werden. In diesem Fall soll mit der Methode "Ausgewählte Ereignisse" (Selected
Events) gearbeitet werden. Drücke auf ™ SELECTED EVENTS.
Hinweis: Bei dieser Methode zeichnet der CBL 2 jedesmal dann einen Messwert pro
angeschlossenem Sensor auf, wenn du während der Messung auf ¯ drückst.
