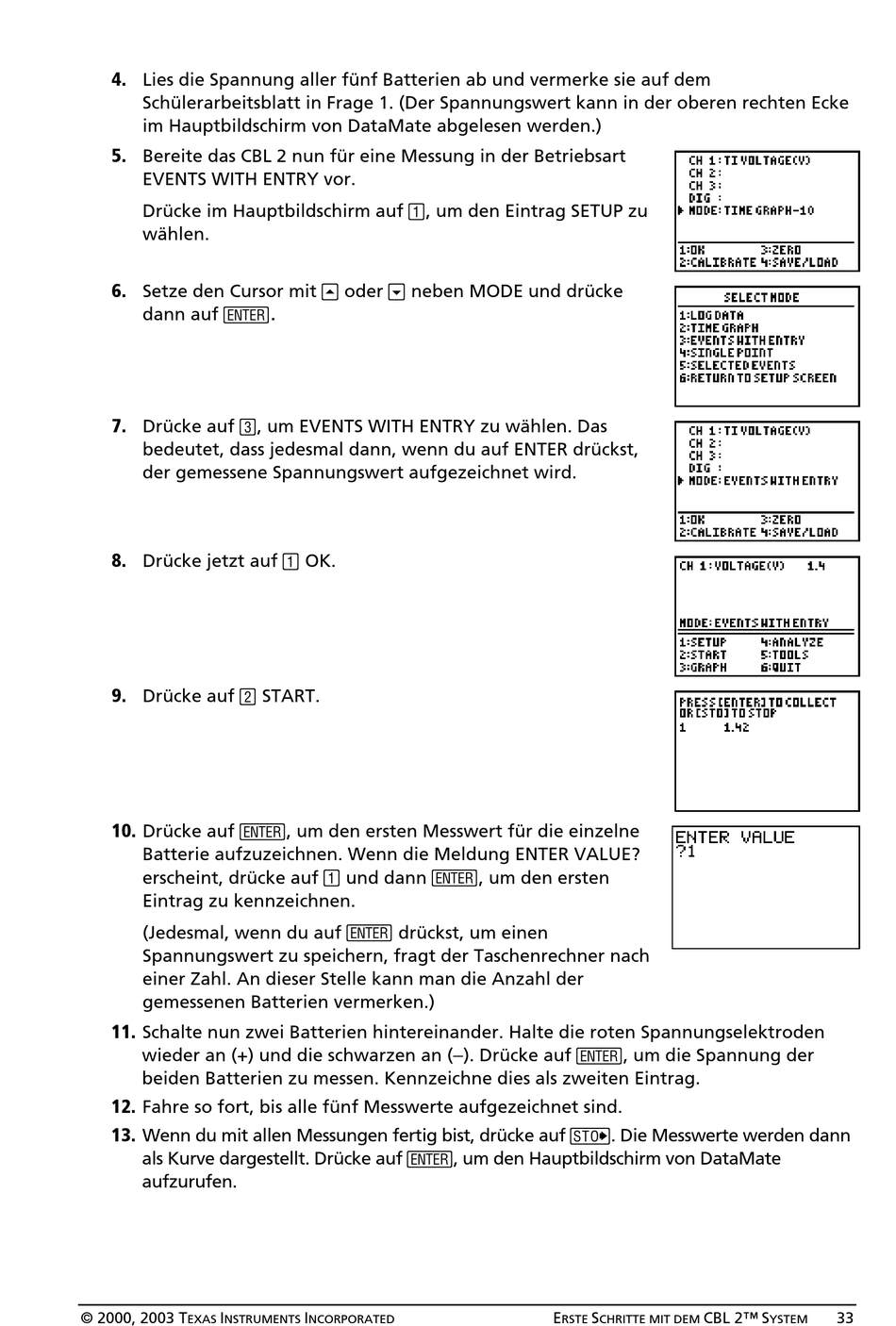

4. Lies die Spannung aller fünf Batterien ab und vermerke sie auf dem
Schülerarbeitsblatt in Frage 1. (Der Spannungswert kann in der oberen rechten Ecke
im Hauptbildschirm von DataMate abgelesen werden.)
5. Bereite das CBL 2 nun für eine Messung in der Betriebsart
EVENTS WITH ENTRY vor.
Drücke im Hauptbildschirm auf ¢, um den Eintrag SETUP zu
wählen.
6. Setze den Cursor mit ` oder h neben MODE und drücke
dann auf ¯
7. Drücke auf ¤, um EVENTS WITH ENTRY zu wählen. Das
bedeutet, dass jedesmal dann, wenn du auf ENTER drückst,
der gemessene Spannungswert aufgezeichnet wird.
8. Drücke jetzt auf ¢ OK.
9. Drücke auf £ START.
10. Drücke auf ¯, um den ersten Messwert für die einzelne
Batterie aufzuzeichnen. Wenn die Meldung ENTER VALUE?
erscheint, drücke auf ¢ und dann ¯, um den ersten
Eintrag zu kennzeichnen.
(Jedesmal, wenn du auf ¯ drückst, um einen
Spannungswert zu speichern, fragt der Taschenrechner nach
einer Zahl. An dieser Stelle kann man die Anzahl der
gemessenen Batterien vermerken.)
11. Schalte nun zwei Batterien hintereinander. Halte die roten Spannungselektroden
wieder an (+) und die schwarzen an ( − ). Drücke auf ¯, um die Spannung der
beiden Batterien zu messen. Kennzeichne dies als zweiten Eintrag.
12. Fahre so fort, bis alle fünf Messwerte aufgezeichnet sind.
13. Wenn du mit allen Messungen fertig bist, drücke auf ¡. Die Messwerte werden dann
als Kurve dargestellt. Drücke auf ¯, um den Hauptbildschirm von DataMate
aufzurufen.
