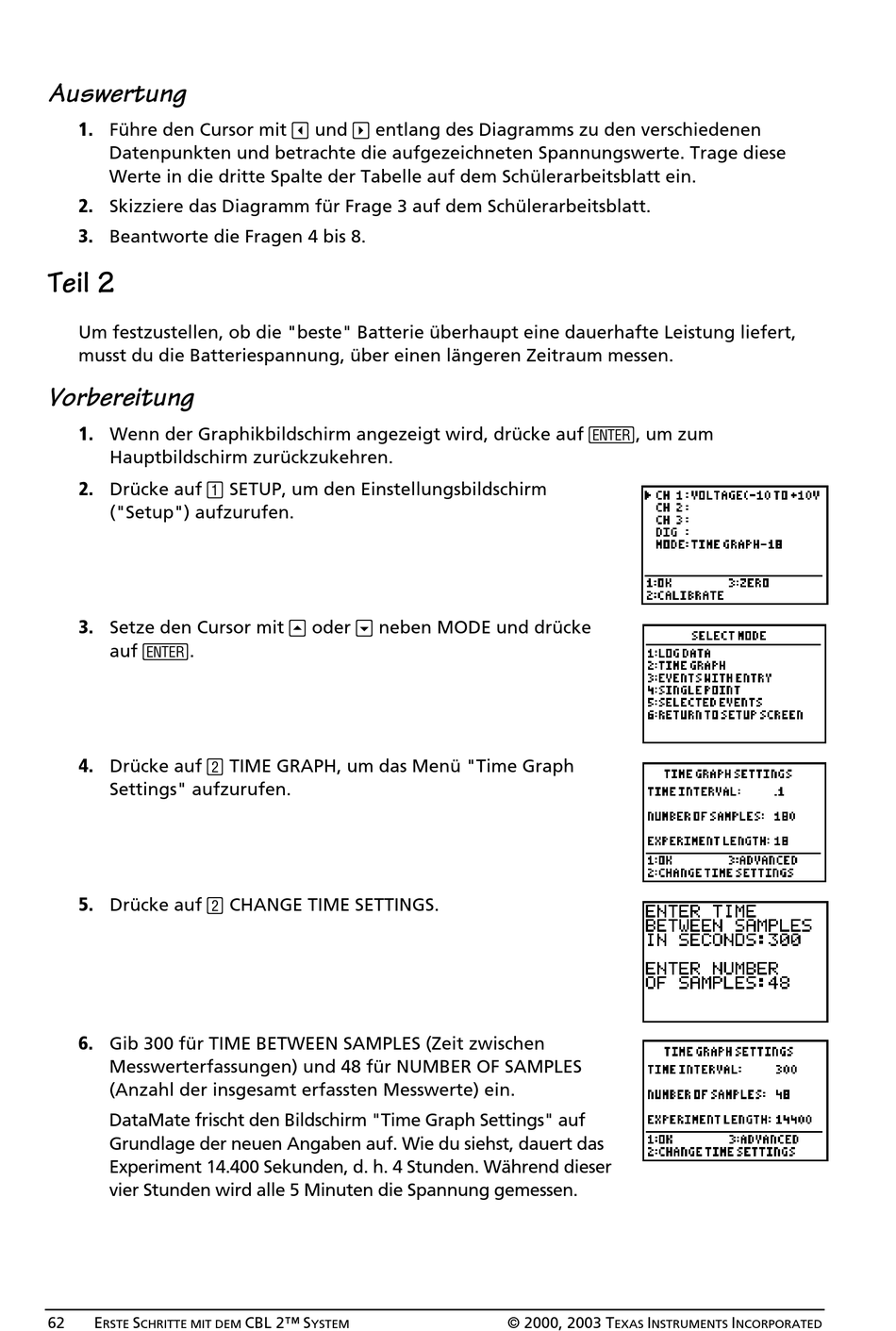

Auswertung
1. Führe den Cursor mit _ und a entlang des Diagramms zu den verschiedenen
Datenpunkten und betrachte die aufgezeichneten Spannungswerte. Trage diese
Werte in die dritte Spalte der Tabelle auf dem Schülerarbeitsblatt ein.
2. Skizziere das Diagramm für Frage 3 auf dem Schülerarbeitsblatt.
3. Beantworte die Fragen 4 bis 8.
Teil 2
Um festzustellen, ob die "beste" Batterie überhaupt eine dauerhafte Leistung liefert,
musst du die Batteriespannung, über einen längeren Zeitraum messen.
Vorbereitung

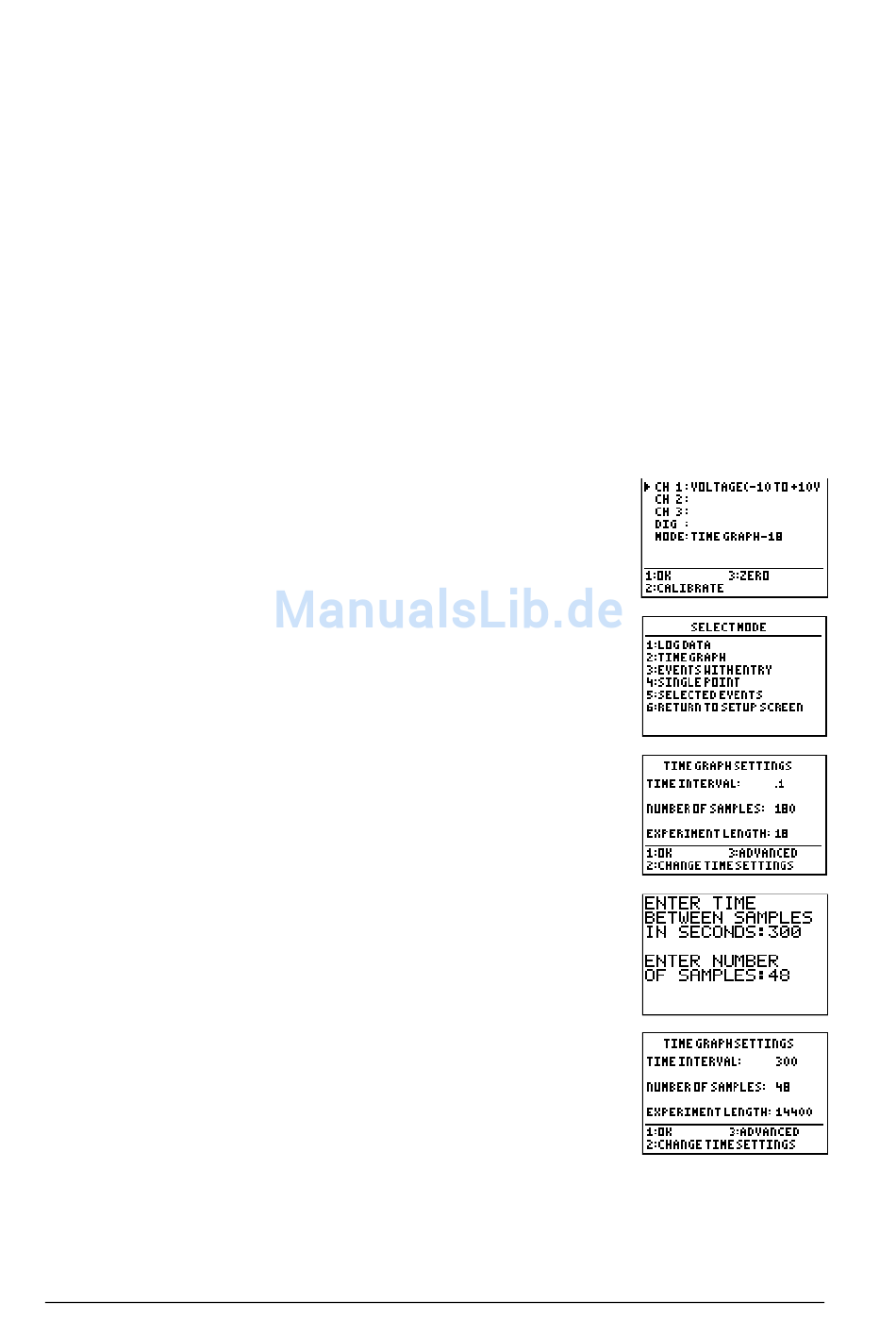

1. Wenn der Graphikbildschirm angezeigt wird, drücke auf ¯, um zum
Hauptbildschirm zurückzukehren.
2. Drücke auf ¢ SETUP, um den Einstellungsbildschirm
("Setup") aufzurufen.
3. Setze den Cursor mit ` oder h neben MODE und drücke
auf ¯.
4. Drücke auf £ TIME GRAPH, um das Menü "Time Graph
Settings" aufzurufen.
5. Drücke auf £ CHANGE TIME SETTINGS.
6. Gib 300 für TIME BETWEEN SAMPLES (Zeit zwischen
Messwerterfassungen) und 48 für NUMBER OF SAMPLES
(Anzahl der insgesamt erfassten Messwerte) ein.
DataMate frischt den Bildschirm "Time Graph Settings" auf
Grundlage der neuen Angaben auf. Wie du siehst, dauert das
Experiment 14.400 Sekunden, d. h. 4 Stunden. Während dieser
vier Stunden wird alle 5 Minuten die Spannung gemessen.
