C6A

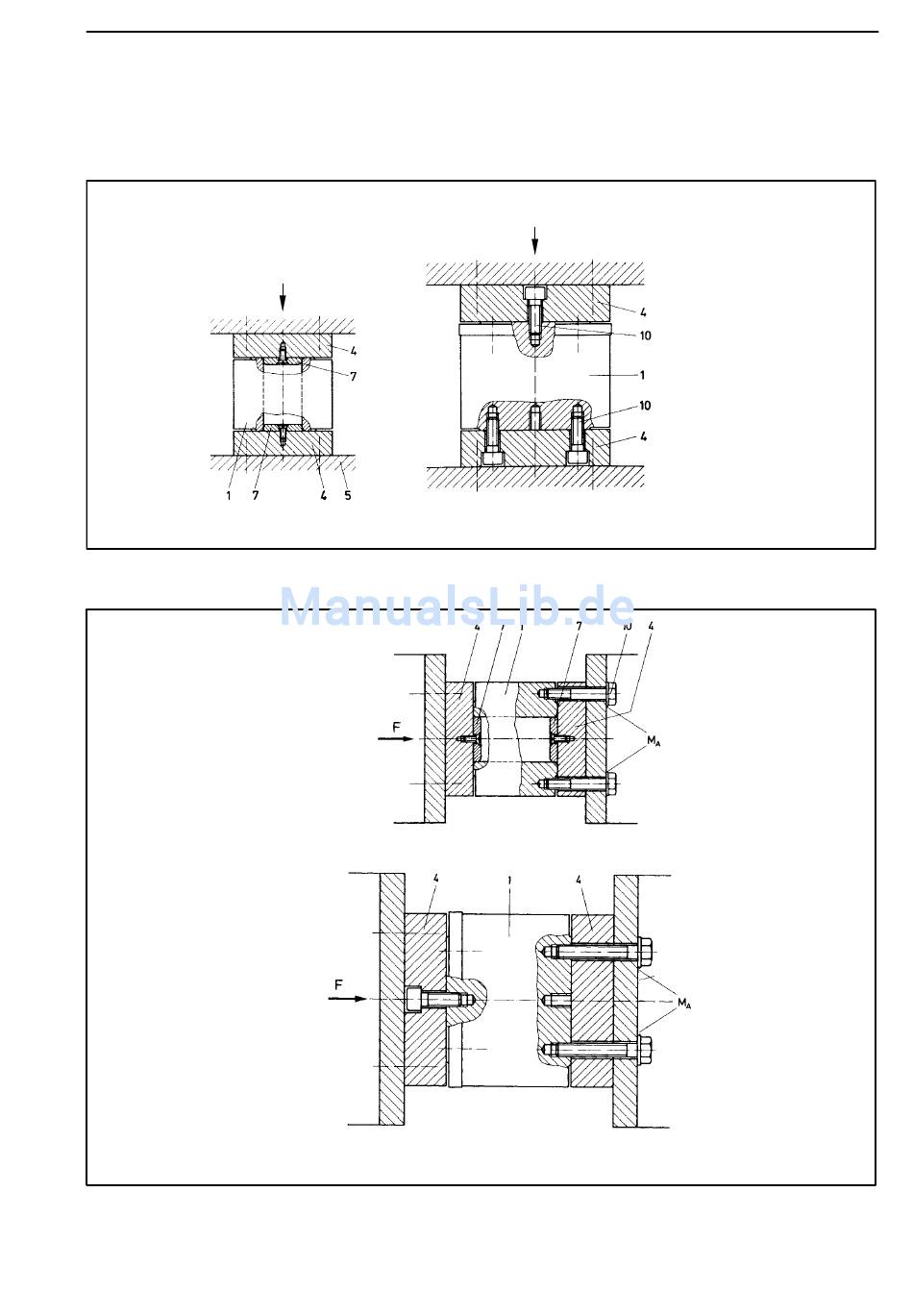

5.3.1 Krafteinleitung mit Druckplatten

Diese Einbauart (Abb. 5.8 und Abb. 5.9) ist möglich mit mittiger Krafteinleitung
und wenn keine Querkräfte auftreten.
Nennkräfte
0,2...2 MN
F = Kraftrichtung; 1= Aufnehmer; 4= Druckplatte; 5= Unterbau; 7= Zentrierscheibe
Abb. 5.8: Kraftrichtung vertikal
Nennkräfte 0,2...2 MN
Nennkraft 5 MN
F = Kraftrichtung; 1= Aufnehmer; 4= Druckplatte; 5= Unterbau; 7= Zentrierscheibe; 10= Halteschrauben
Abb. 5.9: Kraftrichtung horizontal
A0638−2.3 en/de/fr
Nennkraft 5 MN
F
F
37
