6.2 Belegung der Kabeladern

Das Anschlusskabel des Aufnehmers hat farbig gekennzeichnete freie Ade-
renden. Der Kabelschirm ist nach dem Greenline-Konzept angeschlossen.
Dadurch wird das Messsystem von einem Faradayschen Käfig umschlossen.
Elektromagnetische Störungen beeinflussen das Messsystem nicht.
An die Aufnehmer mit freiem Ende sind Stecker nach CE-Norm zu montieren.
Die Schirmung ist dabei flächig aufzulegen.
Bei anderen Anschlusstechniken ist im Litzenbereich eine EMV-feste Abschir-
mung vorzusehen, bei der ebenfalls die Schirmung flächig aufzulegen ist
(siehe auch HBM-Greenline-Information, Druckschrift G36.35.0).
Wird der Aufnehmer nach folgendem Anschlussbild angeschlossen, so ist bei
Druckbelastung des Aufnehmers die Ausgangsspannung am Messverstärker
positiv.

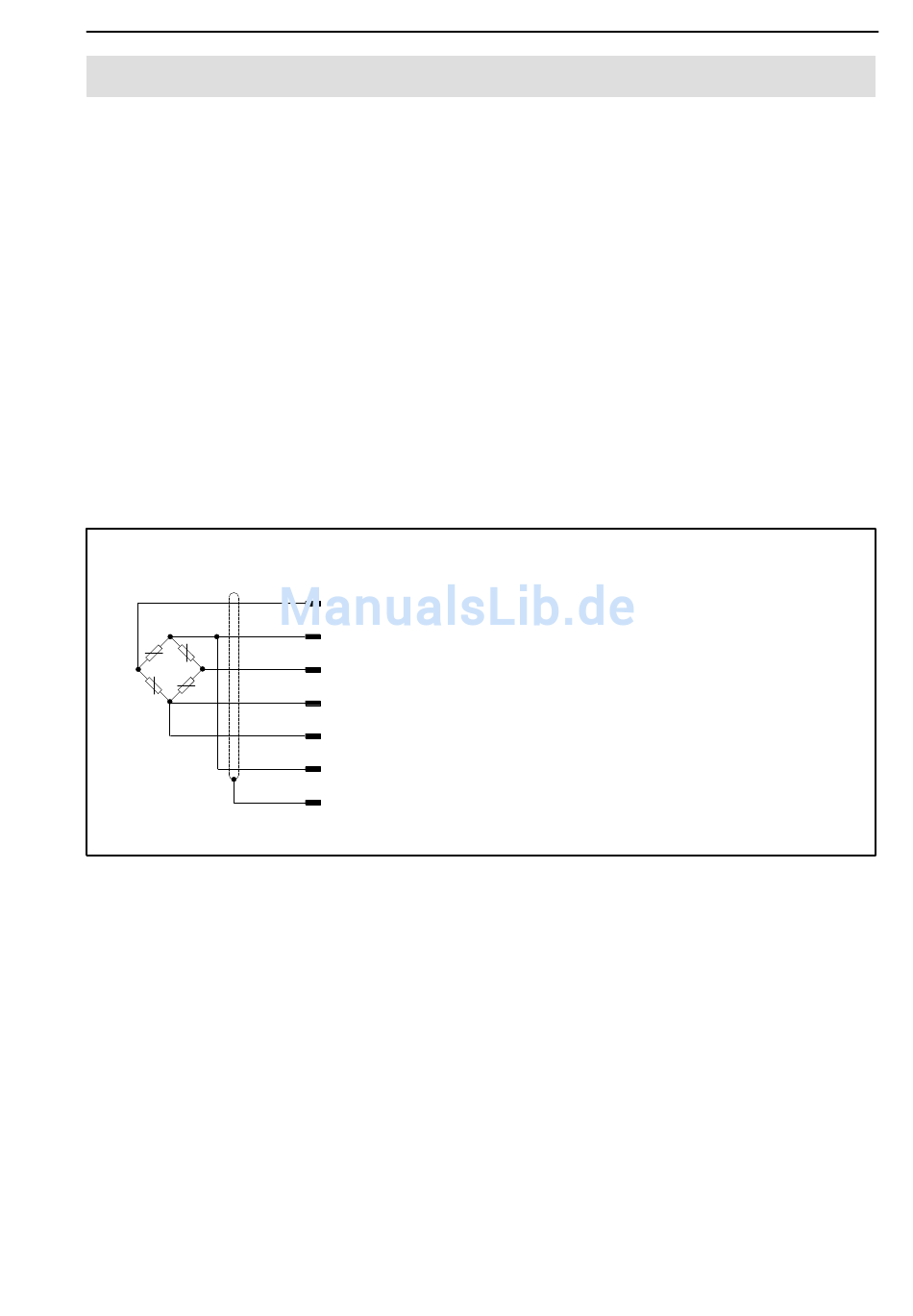

Sechsleiter-Anschluss
Abb. 6.2: Anschlussbelegung des C6A
A0638−2.3 en/de/fr
ws (weiß) Messsignal (+) U
sw (schwarz) Brückenspeisespannung (−) U
rt (rot) Messsignal (−) U
bl (blau) Brückenspeisespannung (+) U
gn (grün) Fühlerleitung (+)
gr (grau) Fühlerleitung (−)
Schirm Kabelschirm, verbunden mit
Gehäuse
