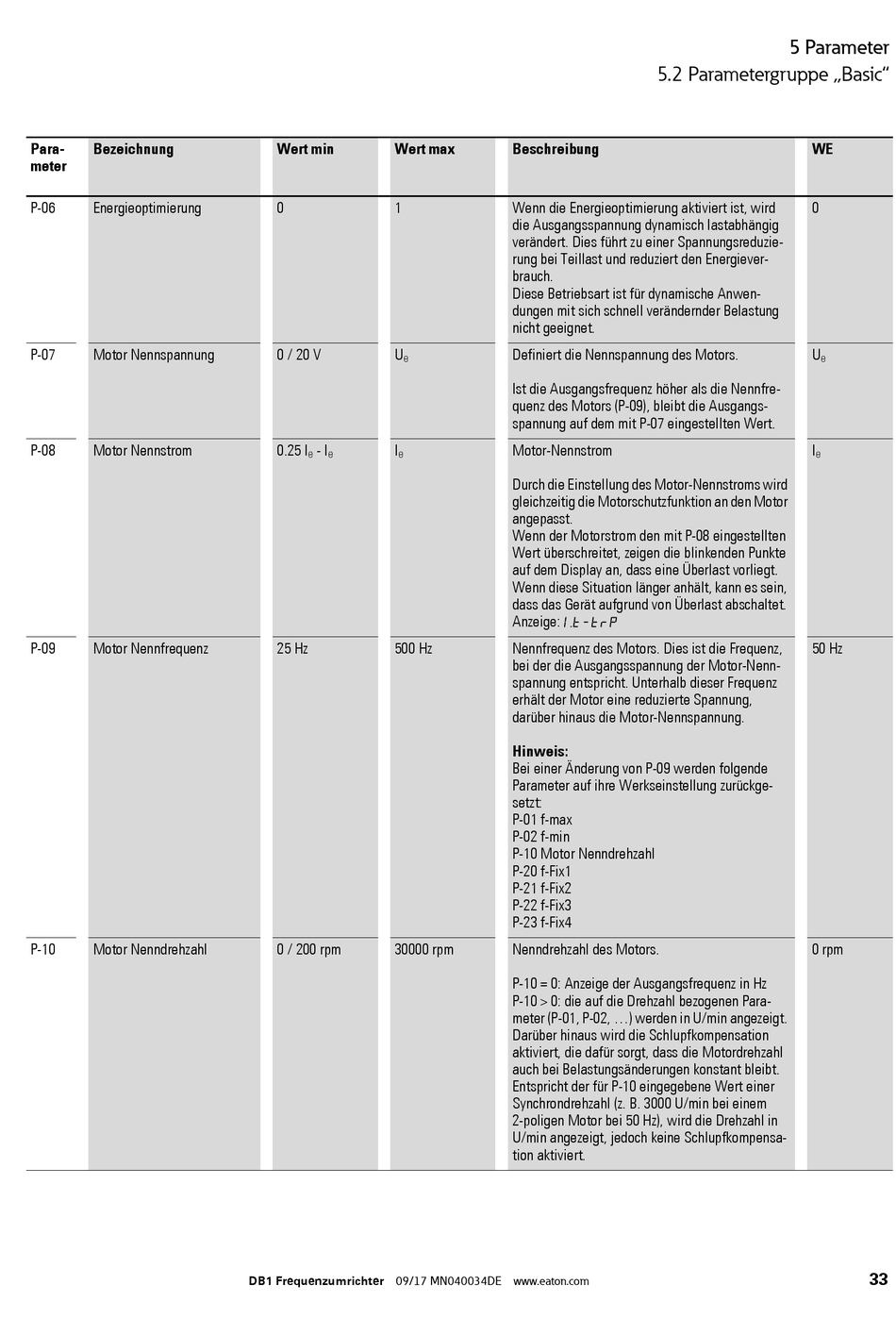

Para- Bezeichnung
meter
P-06 Energieoptimierung
P-07 Motor Nennspannung
P-08 Motor Nennstrom
P-09 Motor Nennfrequenz
P-10 Motor Nenndrehzahl
Wert min Wert max
0 1
0 / 20 V U
e
0.25 I - I I
e e e
25 Hz 500 Hz
0 / 200 rpm 30000 rpm
DB1 Frequenzumrichter 09/17 MN040034DE www.eaton.com
5.2 Parametergruppe „Basic"
Beschreibung
Wenn die Energieoptimierung aktiviert ist, wird
die Ausgangsspannung dynamisch lastabhängig
verändert. Dies führt zu einer Spannungsreduzie-
rung bei Teillast und reduziert den Energiever-
brauch.
Diese Betriebsart ist für dynamische Anwen-
dungen mit sich schnell verändernder Belastung
nicht geeignet.
Definiert die Nennspannung des Motors.
Ist die Ausgangsfrequenz höher als die Nennfre-
quenz des Motors (P-09), bleibt die Ausgangs-
spannung auf dem mit P-07 eingestellten Wert.
Motor-Nennstrom
Durch die Einstellung des Motor-Nennstroms wird
gleichzeitig die Motorschutzfunktion an den Motor
angepasst.
Wenn der Motorstrom den mit P-08 eingestellten
Wert überschreitet, zeigen die blinkenden Punkte
auf dem Display an, dass eine Überlast vorliegt.
Wenn diese Situation länger anhält, kann es sein,
dass das Gerät aufgrund von Überlast abschaltet.
Anzeige: I. t -trP
Nennfrequenz des Motors. Dies ist die Frequenz,
bei der die Ausgangsspannung der Motor-Nenn-
spannung entspricht. Unterhalb dieser Frequenz
erhält der Motor eine reduzierte Spannung,
darüber hinaus die Motor-Nennspannung.
Hinweis:
Bei einer Änderung von P-09 werden folgende
Parameter auf ihre Werkseinstellung zurückge-
setzt:
P-01 f-max
P-02 f-min
P-10 Motor Nenndrehzahl
P-20 f-Fix1
P-21 f-Fix2
P-22 f-Fix3
P-23 f-Fix4
Nenndrehzahl des Motors.
P-10 = 0: Anzeige der Ausgangsfrequenz in Hz
P-10 > 0: die auf die Drehzahl bezogenen Para-
meter (P-01, P-02, ...) werden in U/min angezeigt.
Darüber hinaus wird die Schlupfkompensation
aktiviert, die dafür sorgt, dass die Motordrehzahl
auch bei Belastungsänderungen konstant bleibt.
Entspricht der für P-10 eingegebene Wert einer
Synchrondrehzahl (z. B. 3000 U/min bei einem
2-poligen Motor bei 50 Hz), wird die Drehzahl in
U/min angezeigt, jedoch keine Schlupfkompensa-
tion aktiviert.
5 Parameter
WE
0
U
e
I
e
50 Hz
0 rpm
33
