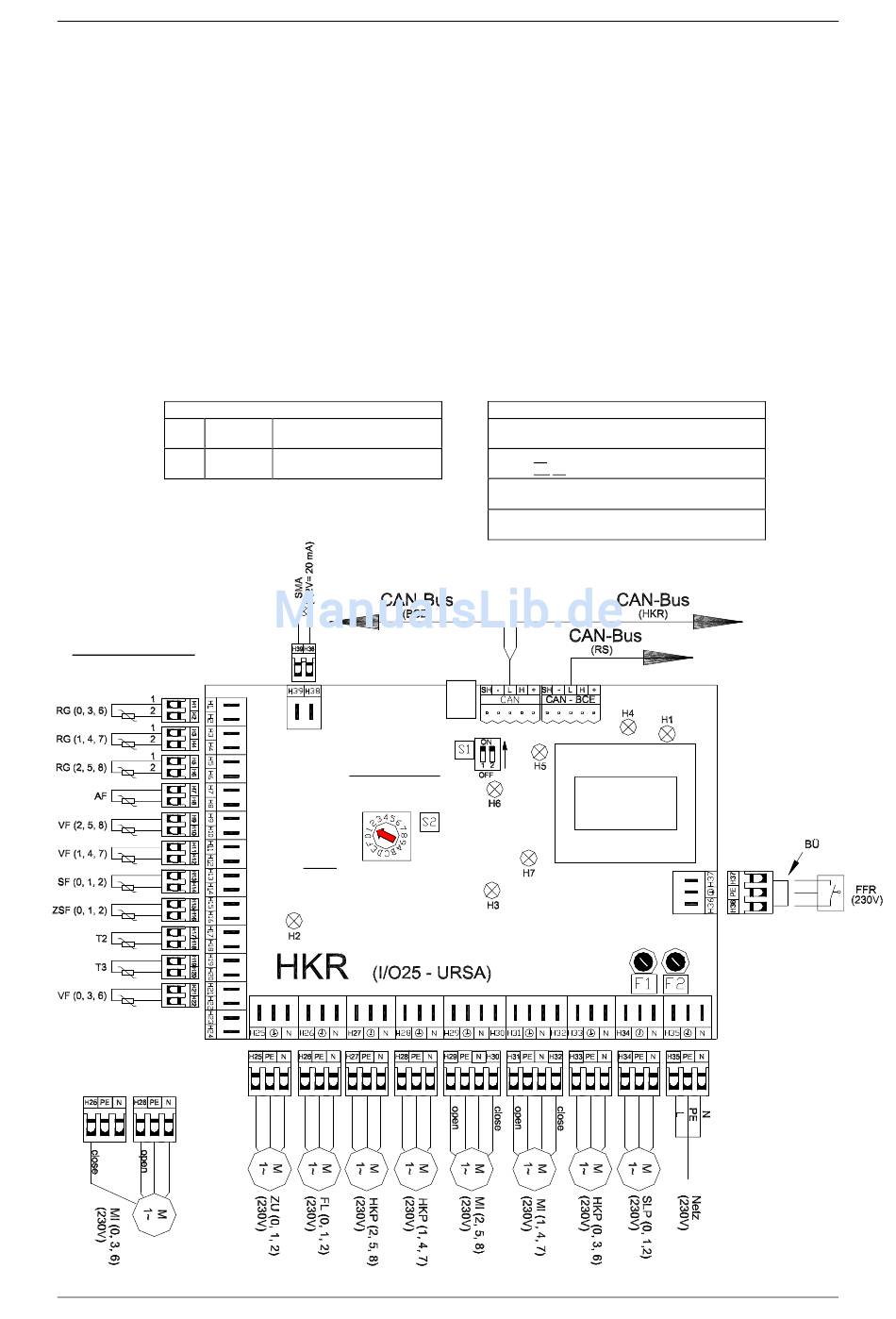

7.2 Wandgerät Set MK261
RG 0-8 = Eingang analoges Raumgerät für HK 0-8
AF = Anschluss nur wenn auf der KP nicht angeschlossen Stecker: H7/H8
VF 1, 2, 4, 5, 7, 8 = Eingang Vorlauffühler für Heizkreis 1, 2, 4, 5, 7, 8
SF 0-3
= Eingang Speicherfühler für WW- Speicher 0, 1, 2
ZSF 0-2 = Eingang Zusatzspeicherfühler
T2
= Eingang Pufferfühler unten
T3
= Eingang Pufferfühler oben
VF 0, 3, 6 = Eingang Vorlauffühler für Heizkreis 0, 3, 6
ZU 0, 1, 2 = Ausgang prog. als ext. Brenner od. WW-Speicher
FL 0, 1, 2 = Ausgang Fernleitungspumpe
HKP 0-8 = Ausgang Heizkreispumpe 0-8
Mi 1, 2, 4, 5, 7, 8 = Ausgang Mischer 1, 2, 4, 5, 7, 8
SLP 0-3 = Ausgang Speicherladepumpe 0, 1, 2
Netz = Eingang Stromversorgung (230VAC)
FFR = Fernleitungsfreigabekontakt
SMA = Ausgang Störmeldeausgang (9,2V= 20mA)
RS = Ausgang digitale Raumstation
Sicherungszuordnung Wandgerät
F1 T 0,63A
F2 T 6,30A
Anschluss im Raumgerät
Kontakt 1 und 2 anschließen
Variante Mischer (0, 3, 6):
nur möglich wenn Ausgang FL und
Ausgang ZU nicht benötigt werden!
(Verdrahtung nur mit flexiblen Kabeln)
Versorgung Elektronik
HKP 0, HKP 1, HKP 2, MI 1,
MI 2, SLP 0
Standardeinstellung S1:
beide Schiebeschalter „ON"
Achtung:
Verstellung von S2 wird erst nach
Netz AUS/EIN wirksam
Planung und Installation BIOCOM
Stecker: H1/H2 – H3/H4 - H5/H6
Stecker: H9/H10 - H11/H12
Stecker: H13/H14
Stecker: H15/H16
Stecker: H17/H18
Stecker: H19/H20
Stecker: H21/H22
Stecker: H25/PE/N
Stecker: H26/PE/N
Stecker: H27/PE/N (H28/PE/N, H33/PE/N)
Stecker: H29/PE/N/H30 (H31/PE/N/H32)
Stecker: H34/PE/N
Stecker: H35/PE/N
Stecker: H36/PE/H37
Stecker: H38/H39
Stecker: CAN-BCE
Funktion der Leuchtdioden (LED)
Steuerung ein, CAN-Bus-Kabel richtig angeschlossen:
LED → H5 (grün) muss leuchten
LED → H6, H7 (orange) müssen blinken
Netz und Sicherung F1 sind OK
LED → H1, H4 (grün) müssen leuchten
LED → H2, H3 (grün) müssen blinken
PH-07-02-00-00-01-IADE
