Guntamatic BIOCOM BC 30 Planung Und Installation Seite 36

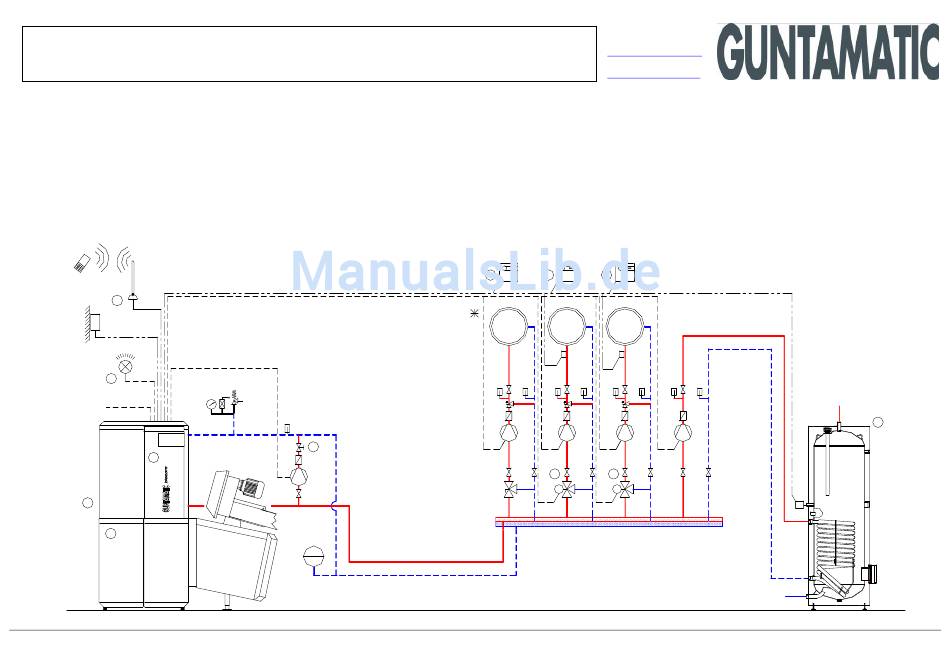

Anschlussschema bis 50 kW Kesselleistung
BIOCOM mit Hoch-/Niedertemperaturanlage
witterungsgeführte Regelung, Warmwasserspeicher ECO
Schema Nr. BC-01-1
elektrischer Anschluss laut Bedienungs- und Montageanleitung
• Heizkreis 0 kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden
oder
Heizkreis 0 kann mit einem Raumgerät RFF25 raumtemperaturgesteuert für ein Radiatoren-
heizsystem eingesetzt werden
7
AF
9
Netz 230 V
3
2
1
Einstellung im Menü HP0: → Betrieb HP0 = Z-Pumpe
(2 gemischte Heizkreise)
Fühlerleitungen
230V
>40°C
8
HPO
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung BIOCOM
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. witt.geführte Regelung Set-MKR
4. Warmwasserspeicher ECO305
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM Modul
8. Strangregulierventil
9. Störmeldelampe
RG0 RG1 RG2
6 6 6
VF1 VF2
HKP0 HKP1 HKP2 SLP0
5
5
M M
laut Preisliste
Art.Nr: S30-031
Art.Nr: 048-500
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
Wichtig: Schaltplan beachten!
WW
4
SF 0
KW
