Guntamatic BIOCOM BC 30 Planung Und Installation Seite 40

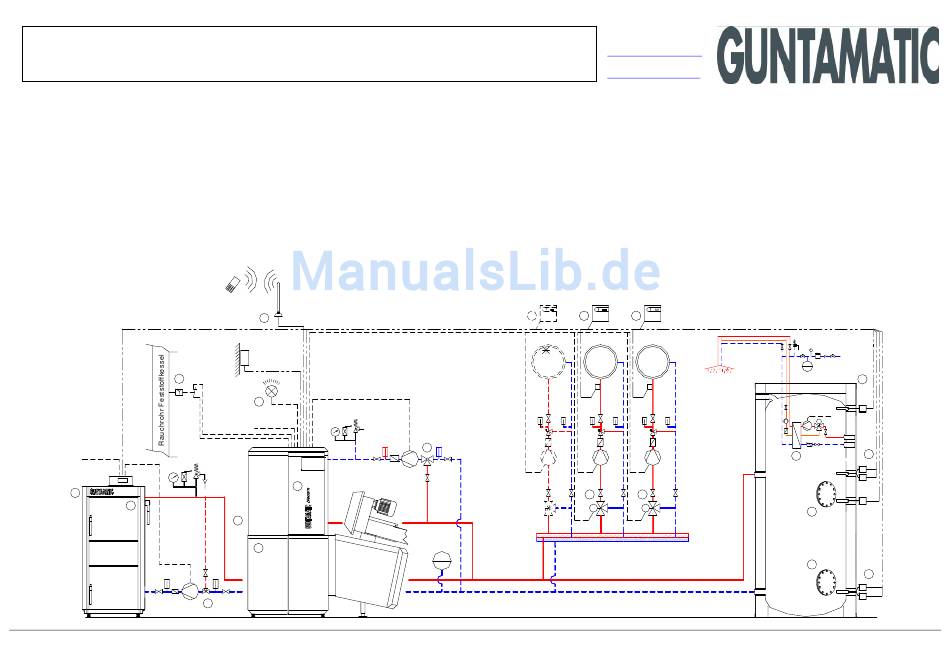

Anschlussschema bis 50 kW Kesselleistung
BIOCOM Kombination mit Holzvergaserkessel - Pufferspeicher PSF
witterungsgeführte Regelung, Holzvergaserkessel, Pufferspeicher PSF
Schema Nr. BC-04-2
elektrischer Anschluss laut Bedienungs- und Montageanleitung
• Heizkreis 0 kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden
oder
Heizkreis 0 kann mit einem Raumgerät RFF25 raumtemperaturgesteuert für ein Radiatoren-
heizsystem eingesetzt werden.
• Anschluss Abgaswächter (RGT) an Klemme 22/23 (Kesselfreigabekontakt auf der Kesselplatine)
Fühler T2−F, T3−F, T5−F
13
RGT
> 88°C
Netz 230 V
2
1
> 50°C
KLP
Einstellungen im Menü Parameter HP0: → Betrieb HP0 = Pufferpumpe → Fühler HP0 = Kessel
7
Fühlerleitungen
230V
AF
9
Netz 230 V
>55°C
3
2
1
8
(inkl. Frischwasserstation)
RG0 RG1
6 6
HKP0 HKP1
8
HP0
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung BIOCOM und Festbrennstoffkessel
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. witt.geführte Regelung Set-MKR
4. Pufferspeicher PSF
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM Modul
8. Rücklaufanhebegruppe RA60
Alternativ: RA60 EnergieA
9. Störmeldelampe Wichtig: Schaltplan beachten!
10. Option: Zirkulationseinheit
11. Pufferspeicherfühler
12. Abgaswächter (RGT) Schaltpunkt 88 ° C
13. Option: 12-Loch Flansch und Rippenrohr-Wärmetauscher
RG2
6
WW
VF1 VF2
HKP2
5 5
M M
laut Preisliste
Art.Nr: S30-031
laut Preisliste
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
Art.Nr: H39-001
Art.Nr: H39-003
bauseits
Art.Nr: 045-250
Art.Nr: S70-003
Art.Nr: H00-801
KW
4
SF
Netz 230 V
11
10
T3
T3−F
T5−F
13 Option
13 Option
11
T2
T2−F
Wärme aus Biomasse 40
