Guntamatic BIOCOM BC 30 Planung Und Installation Seite 47

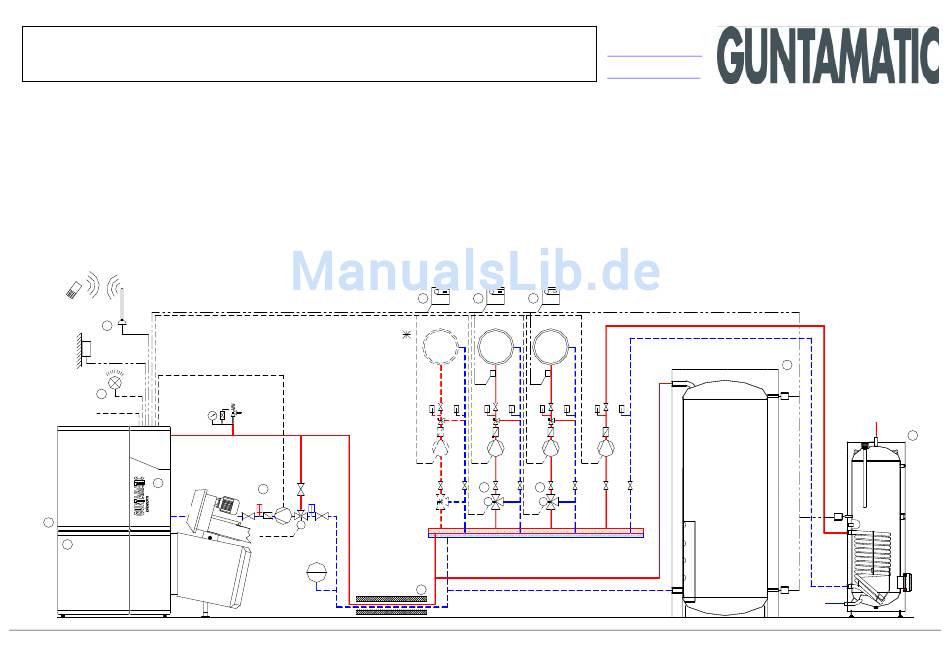

Anschlussschema ab 50 kW Kesselleistung
BIOCOM mit Hoch-/Niedertemperaturanlage – Fernleitung – mit Pufferspeicher PS
witterungsgeführte Regelung, Warmwasserspeicher ECO, Pufferspeicher PS
Schema Nr. BC-12-2
elektrischer Anschluss laut Bedienungs- und Montageanleitung
• Heizkreis 0 kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden
oder
Heizkreis 0 kann mit einem Raumgerät RFF25 raumtemperaturgesteuert für ein Radiatoren-
heizsystem eingesetzt werden
7
AF
9
Netz 230 V
3
>55°C
2
1
Einstellungen im Menü Parameter HP0: → Betrieb HP0 = Pufferpumpe → Fühler HP0 = Kessel
Fühlerleitungen
230V
8
HP0
M
Netz 230 V
RG0 RG1 RG2
6 6 6
VF1 VF2
HKP0 HKP1 HKP2 SLP0
5 5
M M
11
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung BIOCOM
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. wrtt.geführte Regelung Set-MKR
4. Warmwasserspeicher ECO 305
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM Modul
8. Rücklaufanhebegruppe RA100 EnergieA
9. Störmeldelampe Wichtig: Schaltplan beachten!
10. Pufferspeicher PS
11. Fernleitung
10
T3
Puffer HP0
T2
laut Preisliste
Art.Nr: S30-031
Art.Nr: 048-500
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
Art.Nr: H39-010
bauseits
laut Preisliste
bauseits
WW
4
SF 0
KW
Wärme aus Biomasse 47
