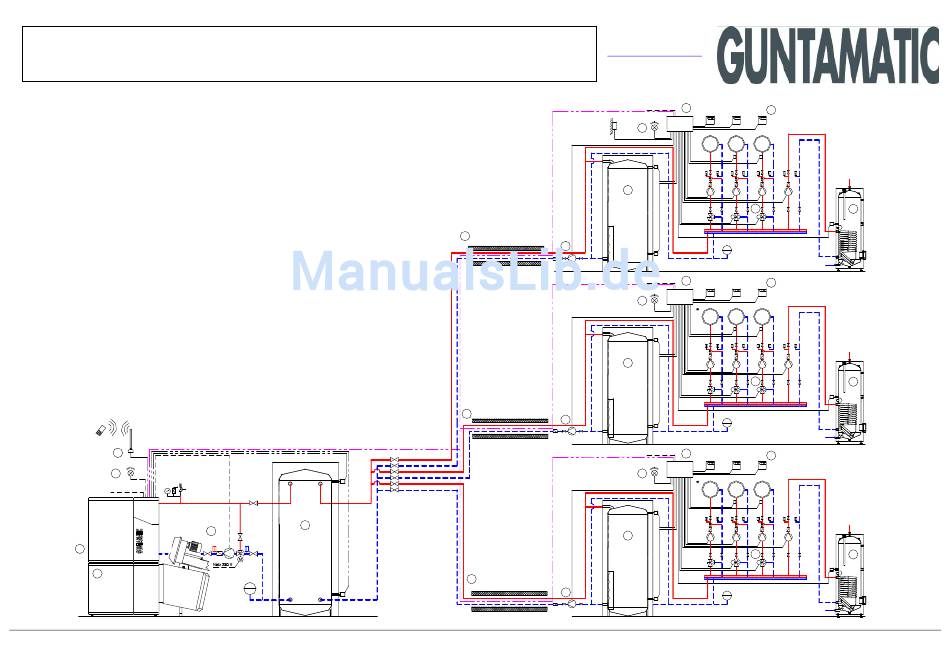

Objektversorgung für maximal 3 Objekte
Fernleitungsfunktion LAP
(Ladepumpe)
je Haus – 1 witterungsgeführte Regelung, 1 Warmwasserspeicher ECO, 1 Pufferspeicher PS
Schema Nr. PH-13-2
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
GUNTAMATIC – Bauteile
1. Powerchip, Powercorn oder Biocom 75/100 kW
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. witterungsgeführte Regelung Wandgerät Set MK261 Art.Nr: S30-030
4. Warmwasserspeicher ECO305
5. Pufferspeicher PS
6. Raumgerät RFF25
7. GSM Modul
8. Rücklaufanhebegruppe RA100 EnergieA
9. Ladepumpen je nach Leitungslänge auslegen
z.B. Grundfos UPS 32-60 oder Wilo 30/7
10. Störmeldelampe Wichtig: Schaltplan beachten!
11. Mischer Stellmotor SM70
12. Pufferspeicher PS 2000/2PS
13. Fernleitung
max. 3 Wandgerät Set MK261 möglich (HKR0, HKR1, HKR2)
max. 3 Raumstation RS100 möglich
pro Heizkreis ein Raumgerät RFF25 möglich
Außenfühler (AF) immer an HKR 0 anschließen
Heizraum
7
10
Netz
2
>55°C
1
Einstellung im Menü Parameter HP0: Betrieb HP0 = Pufferpumpe
Einstellungen im Menü Parameter HP0: → Betrieb HP0 = Pufferpumpe
(einsetzbar für POWERCHIP, BIOCOM und POWERCORN)
laut Preisliste
Art.Nr: 048-500
laut Preisliste
Art.Nr: S70-006
Art.Nr: S15-002
Art.Nr: H39-010
bauseits
bauseits
Art.Nr: S50-501
laut Preisliste
bauseits
CAN−Bus
T3
Puffer HP0
12
8
HP0
T2
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
CAN−Bus
AF
10
Haus 0
Puffer 0
5
13
Fernleitung 0 auf LAP einstellen
9
LAP
CAN−Bus
10
Haus 1
Puffer 1
5
13
Fernleitung 1 auf LAP einstellen
9
LAP
CAN−Bus
10
Haus 2
Puffer 2
5
13
Fernleitung 2 auf LAP einstellen
9
LAP
Netz 230 V 3
6
RG0 RG1 RG2
HKR 0
* *
VF1 VF2
T3−0
HKP0 HKP1 HKP2 SLP0
11
M M
T2−0
KW
Netz 230 V 3
6
RG3 RG4 RG5
HKR 1
*
VF4 VF5
T3−1
HKP3 HKP4 HKP5 SLP1
11
M M
T2−1
KW
Netz 230 V 3
6
RG6 RG7 RG8
HKR 2
*
VF7 VF8
T3−2
HKP6 HKP7 HKP8 SLP2
11
M M
T2−2
KW
Wärme aus Biomasse
WW
4
SF 0
WW
4
SF 1
WW
4
SF 2
