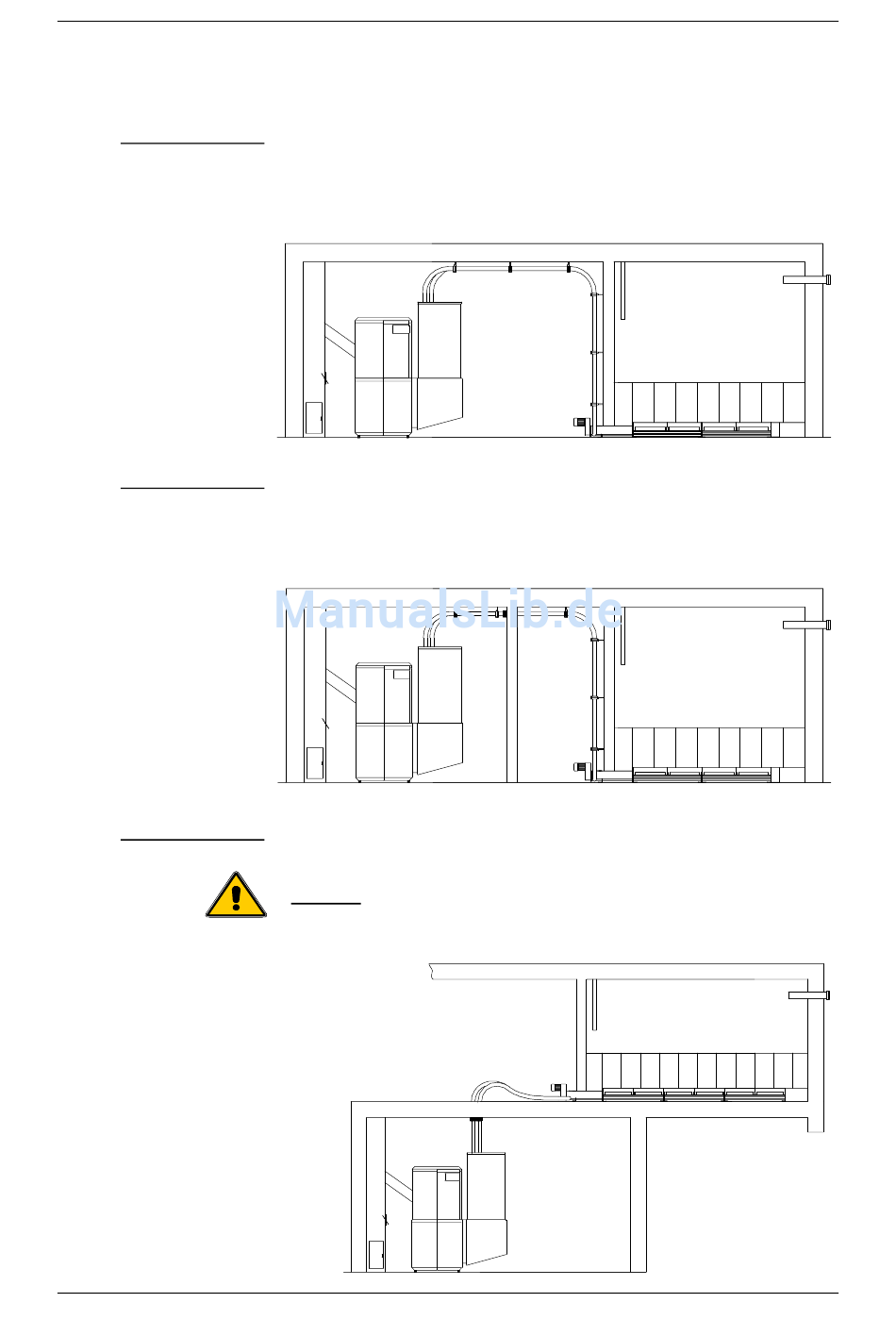

2.5 Planungsbeispiele für das Brennstofflager
Planungsbeispiel 1
Planungsbeispiel 2
Planungsbeispiel 3
Heizanlage mit FLEX-Raumaustragung. Das Brennstofflager befindet
sich direkt neben dem Heizraum. Die maximale Länge der Austrag-
schnecke beträgt 5 m. Die maximale Sauglänge beträgt 25 m.
Saugschlauchverlegung nur im Heizraum. Es sind keine Brandschutzmanschetten
erforderlich. Mindest-Brandschutz-Anforderungen beachten!!!
Heizanlage mit FLEX-Raumaustragung. Das Brennstofflager befindet
sich in einem anderen Gebäudeabschitt. Die maximale Länge der
Austragschnecke beträgt 5 m. Die maximale Sauglänge beträgt 25 m.
Saugschlauchverlegung in den Heizraum. Es können bis zu vier Brandschutz-
manschetten erforderlich sein. Mindest-Brandschutz-Anforderungen beachten!!!
Heizanlage mit FLEX-Raumaustragung. Das Brennstofflager befindet
sich z.B. ein Stockwerk höher als der Heizraum. Die maximale Länge der
Austragschnecke beträgt 5 m. Die maximale Sauglänge beträgt 25 m.
Achtung: Die Eignung der Gebäudestatik überprüfen lassen!!!
Saugschlauchverlegung in den Heizraum. Es können bis zu vier Brandschutz-
manschetten erforderlich sein. Mindest-Brandschutz-Anforderungen beachten!!!
Planung und Installation BIOCOM
BC-02-05-00-00-01-IADE
13
