2.13 Automatisches Asche Saugsystem

System nachrüsten
Abmessungen Aschetonne
Aufstellungsort
22
Optional ist ein automatisches Asche Saugsystem erhältlich.
Die anfallende Asche wird dabei durch ein in die Feuerung
eingebautes Austragsystem und über flexible Metallschläuche
(maximal 20 m Saugschlauch und 20 m Rückluftschlauch) in
eine 200 Liter große fahrbare Aschetonne befördert. Die
Entaschung erfolgt vollautomatisch.
Das Auto Asche Saugsystem kann auch zu einem späteren
Zeitpunkt nachgerüstet werden. Wichtig dafür ist, dass der
Wandabstand an der Kesselrückseite vom Rauchrohr bis zur
Wand mindestens 60 cm beträgt.

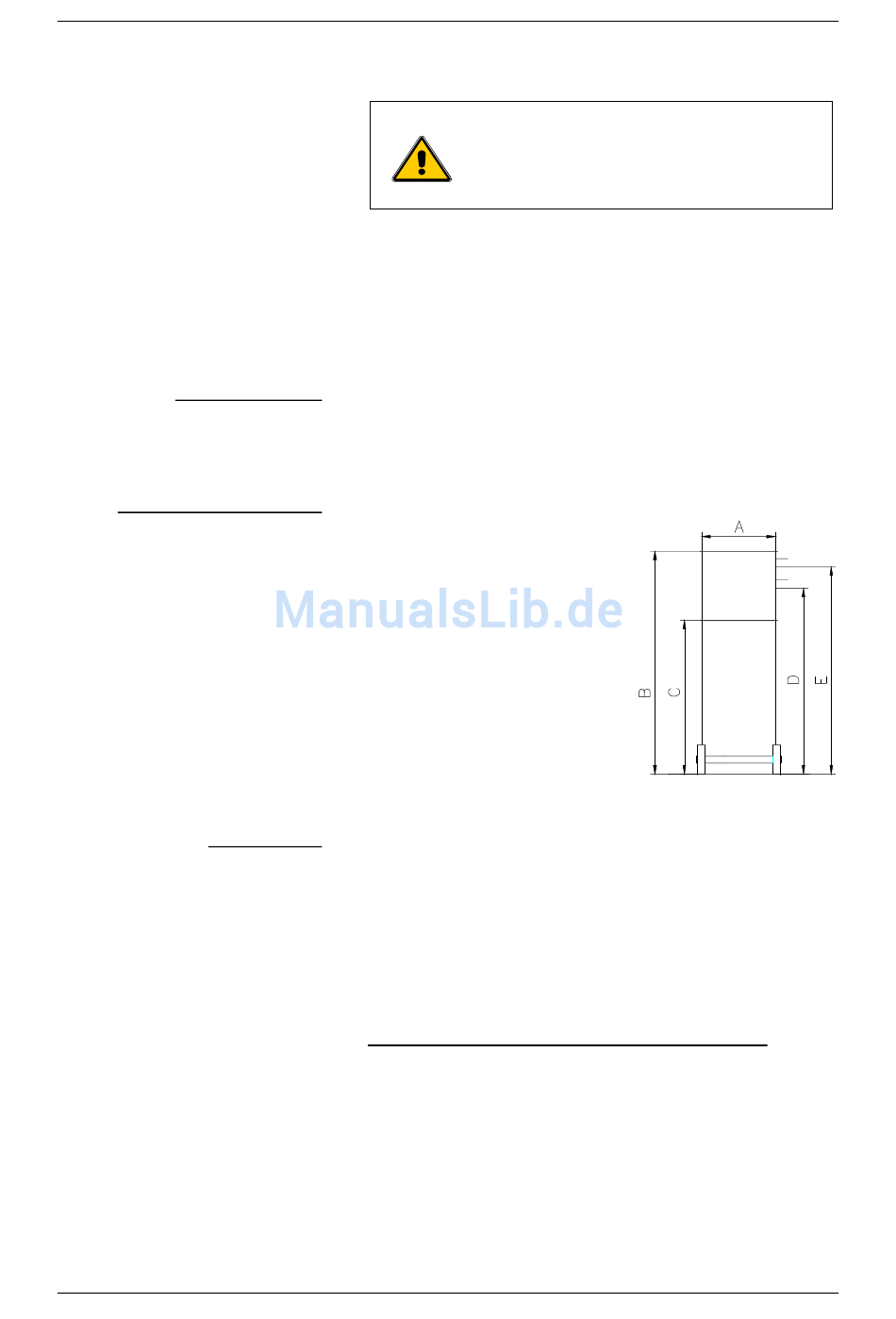

A → Durchmesser Aschetonne = 500 mm
B → Höhe Aschetonne mit Zyklon = 1500 mm
C → Höhe Aschetonne = 1040 mm
D → Anschlusshöhe Saugschlauch = 1160 mm
E → Anschlusshöhe Rückluftschlauch = 1310 mm
Planen Sie die Aschetonne wenn möglich ebenerdig und im
Heizraum neben dem Kessel. Grundvoraussetzung für die
Aufstellung der Aschetonne ist, eine gute Durchlüftung im
Aufstellungsraum. Der Aschebehälter muss mit einem
Mindestabstand von 25 cm zu brennbaren Materialien
aufgestellt werden und dauernd auf einer nicht brennbaren
Unterlage, die den Behälter allseitig um mindestens 5 cm
überragt, abgestellt werden.
Nicht zulässige Aufstellungsorte der Aschetonne
→ in Garagen.
→ im Freien
→ in wohnzwecklich genutzten Räumen.
→ in Lagerräumen für brennbare Flüssigkeiten und Gase.
Planung und Installation BIOCOM
Die folgenden Ausführungen dienen vorwiegend
der Anlagenplanung. Zur Installation des Auto
Asche Saugsystems liegt diesem eine extra
Installations- und Bedienungsanleitung bei!
(ausgenommen frostsichere Aufstellung mit Belüftung).
BC-02-0-00-00-01-IADE
