Inhaltszusammenfassung für Guntamatic THERM 5

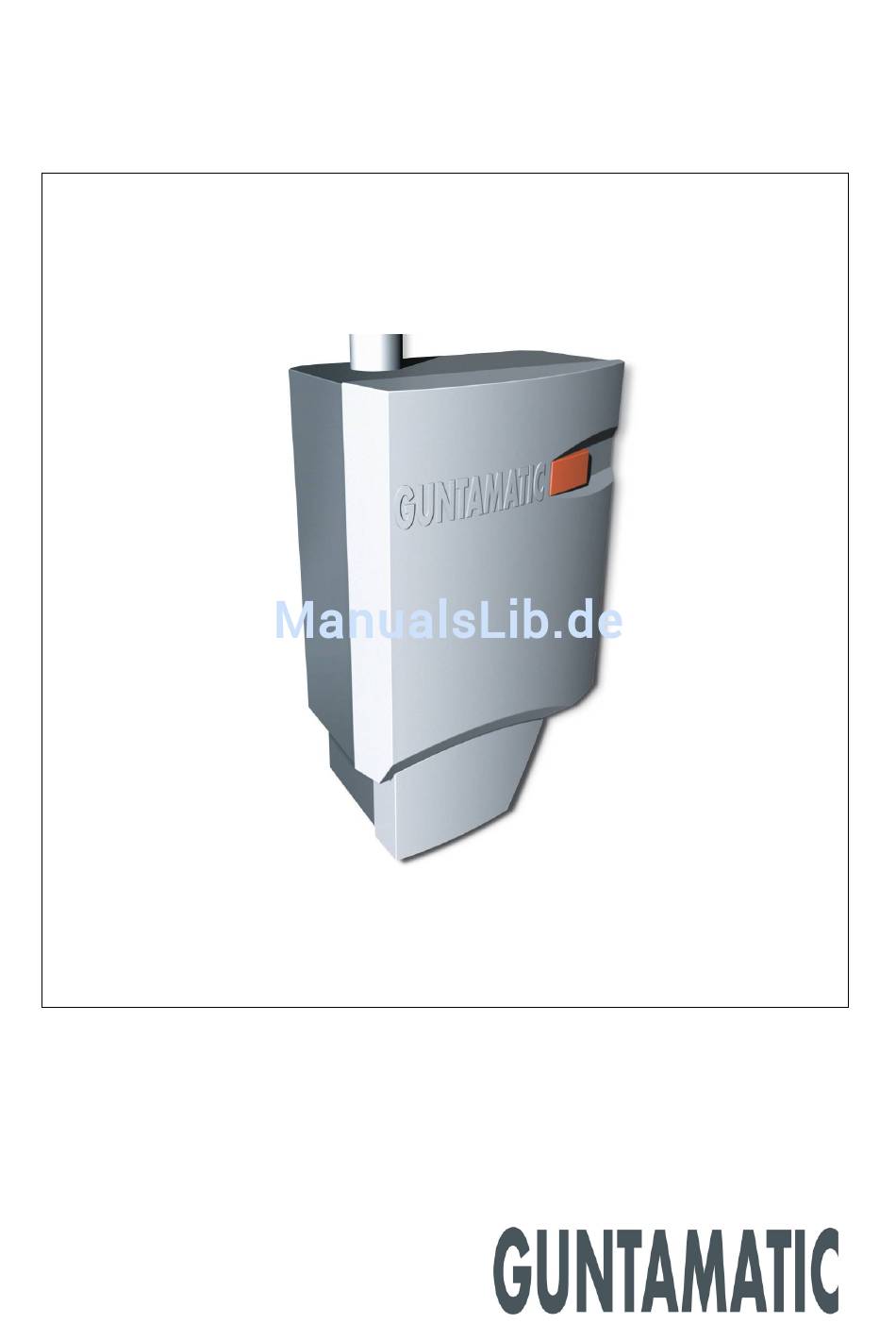

- Seite 1 Pellet-Wandgerät THERM Planung und Installation TH-A-00-00-00-02-IADE DE-B31-010-V10-1114...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
Planung und Installation THERM Inhaltsverzeichnis Seite TH-C-00-00-00-04-IADE Einleitung .............4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen Planung und Installation ........5 Brandschutz Anforderungen an den Heizraum/Aufstellungsraum Anforderungen an den Kamin Anforderungen an das Brennstofflager Planungsbeispiele für das Brennstofflager Lieferung Einbringung Anlage platzieren und ausrichten Hydraulische Einbindung 2.10 Füllen und Entlüften 2.11 Kaminanschluss... -
Seite 4: Einleitung
Teile in die Anlage eingebaut werden. Inbetriebnahme BS-01-03-00-00-01-IADE Die Erstinbetriebnahme der Feuerung muss durch einen GUNTAMATIC-Fachmann oder durch qualifiziertes Fach- personal durchgeführt werden. Er kontrolliert, ob die Anlage laut Schema gebaut wurde, stimmt die Anlage ab und erklärt dem Anlagenbetreiber den Betrieb der Heizanlage. -
Seite 5: Planung Und Installation
Planung und Installation THERM Planung und Installation SY-02-00-00-00-01-IADE Brandschutz BS-01-04-01-00-02-IADE Gibt es am Montageort der Heizanlage keine gültigen Brandschutzvorschriften, müssen die GUNTAMATIC Mindest- Brandschutz-Anforderungen jeden Fall eingehalten werden. Sind am Montageort der Heizanlage strengere Vorschriften angeführten Mindest-Brandschutz- Anforderungen in Kraft, sind ausnahmslos diese einzuhalten. - Seite 6 Planung und Installation THERM Aufstellungsraum Aufstellungsräume müssen mindestens folgende technische Voraussetzungen erfüllen: Umfassungsbauteile müssen bei Kleinhausbauten mindestens brandhemmend (F30), sonstigen Gebäuden mit nicht mehr als drei Geschossen mindestens hoch brandhemmend (F60) und bei anderen Gebäuden mindestens brandbeständig (F90) sein. Eine ausreichende Verbrennungsluftzufuhr muss gewährleistet sein.
-
Seite 7: Anforderungen An Den Heizraum/Aufstellungsraum
Planung und Installation THERM Anforderungen an den Heizraum/Aufstellungsraum TH-01-04-02-00-01-IADE TH-01-04-02-01-02-IADE Verbrennungsluftzufuhr Grundsätzlich wird zwischen Raumluftabhängiger (RLA) und Raumluftunabhängiger (RLU) Verbrennungsluftzufuhr unter- schieden. Wichtig LAS Kaminsysteme (Luftzufuhr ringförmig um das Abgasrohr) mit unisoliertem Abgasrohr kühlen das Abgas zu sehr ab und sind daher ungeeignet! Bei Raumluftabhängigem Anschluss darf der Unterdruck im Heizraum 3 Pa (0,3 mmWS) nicht überschreiten. - Seite 8 Planung und Installation THERM TH-01-04-02-08-02-IADE Raumluftunabhängigem Anschluss muss die Ver- brennungsluftzufuhr über einen Luftschacht bzw. ein Zuluft- rohr direkt zum Verbrennungsluftstutzen und zum RLU Zug- kasten geführt werden. Zuluftrohr bis 5 m Länge Ø = 150 mm • Zuluftrohr über 5 m oder mehrere Bögen Ø = 180 mm •...
- Seite 9 Planung und Installation THERM BS-01-04-02-02-01-IADE Elektrische Installation Im Heizraum müssen die Beleuchtung und die elektrische Zuleitung Heizanlage fest installiert sein. gekennzeichneter Fluchtschalter (Not-Aus) ist an leicht zugänglicher Stelle außerhalb des Heizraumes in der Nähe der Heizraumtür anzubringen. BS-01-04-02-03-01-IADE Feuerlöscher Ein Handfeuerlöscher (6 kg Füllgewicht EN3) ist außerhalb des Heizraumes neben der Heizraumtür anzubringen.
- Seite 10 Planung und Installation THERM TH-02-02-00-00-01-IADE Aufstellungsort Planen Sie die Anlage möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Anlage muss von links oder rechts zugänglich sein. Ausladung Frontverkleidung muss freigehalten werden. Im Lieferumfang des Therm ist eine Konsole zur Montage an der Wand enthalten.
-
Seite 11: Anforderungen An Den Kamin
Folgende Angaben sind Anhaltswerte und können zur Planung verwendet werden. Wir empfehlen jedoch, den Kamin von einem Fachmann berechnen zu lassen. THERM 5/7/10 eff. Kaminhöhe über 6 m D = 120 mm eff. Kaminhöhe unter 6 m D = 140 mm... -
Seite 12: Anforderungen An Das Brennstofflager
Planung und Installation THERM Anforderungen an das Brennstofflager BS-01-04-04-00-01-IADE BS-01-04-04-10-01-IADE Lage Der Brennstoff wird im Pumpwagen geliefert. Der Lagerraum bzw. die Befüllkupplungen müssen so angeordnet werden, dass sie mit einem maximal 30 m langen Schlauch vom Pumpwagen aus erreichbar sein. BS-01-04-04-11-01-IADE Jahresbedarfsschätzung Das Brennstofflager sollte den Vorrat für ein Jahr aufnehmen... - Seite 13 Planung und Installation THERM BS-01-04-04-01-01-IADE Einstiegöffnungen Oberirdische Brennstofflager müssen über eine Tür oder Luke (nach außen öffnend) versehen sein. Innenseitig muss die Einstiegöffnung mit einer Beplankung versehen sein, die von außen abnehmbar ist, damit der Brennstoff bei irrtümlicher Öffnung des Lagerraums nicht herausrieseln kann. Auf Grund Verletzungsgefahr während Betriebes...
- Seite 14 Planung und Installation THERM BS-01-04-04-06-02-IADE BOX Aufstellung Innenaufstellung: Der Gewebetank muss grundsätzlich getrennt vom Heizkessel in einem anderem Raum aufgestellt werden. In einigen Ländern darf der Gewebetank auch im gleichen Raum wie die Feuerung aufgestellt werden, wenn ein Mindestabstand von 1 m zwischen Gewebetank und Heizkessel eingehalten werden kann und die Brennstoff- wärmeleistung 50 kW nicht erreicht.
-
Seite 15: Planungsbeispiele Für Das Brennstofflager
Planung und Installation THERM Planungsbeispiele für das Brennstofflager TH-02-05-00-00-01-IADE Planungsbeispiel 1 Heizanlage mit FLEX-Raumaustragung. Das Brennstofflager befindet sich direkt neben dem Heizraum. Die maximale Länge der Austrag- schnecke beträgt 2 m. Die maximale Sauglänge beträgt 25 m. Saugschlauchverlegung nur im Heizraum. Es sind keine Brandschutzmanschetten erforderlich. - Seite 16 Planung und Installation THERM Planungsbeispiel 4 Heizanlage mit BOX-Gewebetank. Die BOX befindet sich in einem Raum direkt neben dem Heizraum. Die maximale Sauglänge beträgt 25 m. Saugschlauchverlegung in den Heizraum. Es können bis zu vier Brandschutz- manschetten erforderlich sein. Mindest-Brandschutz-Anforderungen beachten!!! Planungsbeispiel 5 Heizanlage mit BOX-Gewebetank.
- Seite 17 Planung und Installation THERM PLANUNGSNOTIZEN Skizze:...
-
Seite 18: Lieferung
Planung und Installation THERM Lieferung BS-02-01-00-00-01-IADE Die Heizanlage wird foliert in einem Bretterverschlag verpackt angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die Lieferung komplett und in einwandfreiem Zustand ist. Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren Kundendienst. -
Seite 19: Hydraulische Einbindung
Planung und Installation THERM Hydraulische Einbindung TH-02-04-00-00-01-IADE THERM A → Entlüftung 1/2" B → Rücklauf 1“ C → Vorlauf 1“ BS-02-04-00-01-01-IADE Sicherheitswärmetauscher Der Anschluss einer thermischen Ablaufsicherung ist gemäß ÖNORM B 8131 und DIN-Norm 4751 nicht notwendig. Eine Überschreitung der höchstzulässigen Betriebstemperatur von 110 °... - Seite 20 Planung und Installation THERM BS-02-04-00-04-01-IADE Expansionsgefäß Die Anlage wird in einem geschlossenen System betrieben und muss zum Druckausgleich über ein Expansionsgefäß verfügen. Für die Berechnung des Expansionsvolumens muss das Volumen der Anlage im kalten Zustand bekannt sein. Die Wahl des Expansionsgefäßes nehmen Sie bitte anhand der Herstellerangaben vor.
-
Seite 21: Füllen Und Entlüften
° dH > 11,2 • 200 bis 500 kW: wenn ° dH > 8,4 • > 500 kW: wenn ° dH > 0,11 • Fremdgeräte Wird neben der GUNTAMATIC-Feuerung ein zusätzlicher Wasserwärmer betrieben, für Füllen dessen Installationsanleitung zu beachten. -
Seite 22: Kaminanschluss
Planung und Installation THERM 2.11 Kaminanschluss BS-02-06-00-00-01-IADE TH-02-06-00-01-01-IADE Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen Heizkessel und Kamin isoliert werden muss (Isolationsstärke 50 mm). Abgasrohr Folgende Durchmesser sollten verwendet werden: THERM Ø = 100 mm •... -
Seite 23: Energiesparzugregler Und Explosionsklappe
Planung und Installation THERM 2.12 Energiesparzugregler und Explosionsklappe TH-02-07-00-00-02-IADE Der Einbau eines Energiesparzugreglers und einer Explosionsklappe (Typ RE) ist zwingend erforderlich! Aufgabe Belüftung des Kamins, während die Anlage außer • Betrieb ist; Kompensation des Überdrucks beim Auftreten eines • Druckstoßes; Regulierung und Begrenzung des Förderdruckes •... -
Seite 24: Montage Austragung
Planung und Installation THERM 2.13 Montage Austragung BS-02-08-00-00-01-IADE 2.13.1 System FLEX BS-02-08-01-00-01-IADE Wichtig → Auf seitenrichtige Montage der Einlauföffnung achten! A → Förderrichtung B → Einlauföffnung immer diese Seite C → Drehrichtung D → Abstreifer E → Bodenlasche F → Kontrollmaß 56 mm Abb.A Montage der Austragungsschnecke Die Antriebseinheit (1) Abb. - Seite 25 Planung und Installation THERM Den Mauerdurchbruch (6) Abb. B um den Schneckentrog Steinwolle ausfüllen. Öffnung mitgelieferten Abdeckblechen (7) Abb. B links und rechts der Mauer berührungslos abdecken. FLEX Austragung Abb.B Montage der Saug- und Retourluftleitung Saugschläuche (8) Abb. B vom Zyklonbehälter (9) bzw. vom Gebläse zu einem beliebigen Saugstutzen an der Schnecke verbinden (Saugschlauch zum Zyklonbehälter in möglichst großen Radien verlegen).
- Seite 26 Planung und Installation THERM Montage der FLEX Lagerraum Verbretterung A → Querlatte B → Brett um 3 cm kürzen C → Stützbalken (Kantholz 10/10) D → Brett gehobelt oder Leimschichtplatte (3 cm) E → Kantholz 10/10 F → Kantholz 10/10 L →...
- Seite 27 Planung und Installation THERM Befüllset Im Pelletslager müssen mind. 2 Befüllstutzen (Einblas- u. Absaugstutzen) montiert werden. den Befüllstutzen möglichst an der schmalen Raumseite • mittig anordnen; minimaler Decken- und Wandabstand 25 cm; • benötigter Wanddurchbruch Ø 130 – 150 mm; •...
-
Seite 28: System Box
Planung und Installation THERM 2.13.2 System BOX BS-02-08-02-00-01-IADE Die Montage des Gewebetanks BOX erfolgt gemäß separater Montageanleitung. Diese ist der BOX beigepackt. 2.13.3 System TOP TH-02-08-03-00-01-IADE Die Montage des Außentanks TOP erfolgt gemäß separater Montageanleitung. Diese ist dem TOP beigepackt. -
Seite 29: Montage Wandkonsole
Planung und Installation THERM 2.14 Montage Wandkonsole TH-02-09-00-00-01-IADE Klären Sie die Tragfähigkeit der Wand, auf der der Therm montiert werden soll, mit dem zuständigen Baumeister bzw. Statiker ab. Die Wandkonsole zum Aufhängen der Therm muss auf festem Untergrund montiert werden und eine Tragkraft von mindestens 250 kg gewährleisten. -
Seite 30: Montage Therm
Planung und Installation THERM 2.15 Montage THERM TH-02-10-00-00-02-IADE Schritt 1 Nach erfolgter Montage der Wandkonsole muss die Rückwand (1) der Therm Wandkonsole befestigt werden. Rückwand über Befestigungsbolzen (2) der Wandkonsole schieben und nach hinten drücken. Die Befestigungswinkel (3) auf die Befestigungsbolzen (2) montieren und mit Muttern M06 (4) festschrauben. - Seite 31 Planung und Installation THERM Schritt 3 Montagehilfe aus 1“ Rohren vorbereiten; Montagehilfe (11) ca. 30 cm Länge: Montagehilfe (12) ca. 120 cm Länge und Montagehilfe (13) ca. 50 cm Länge. Auf die Rohre (11) und (13) einseitig ein 1“ Gewinde aufschneiden und in die Montagemuffen wie in Abb.
- Seite 32 Planung und Installation THERM Schritt 5 Die Stokereinheit mit Vorratsbehälter (7) am Kesselkörper (8) montieren. Die Einheit auf den Fallschacht heben und auf exakten Sitz der Zellrad-Dichtung (9) (unbeschädigt) achten. Die Zellradschleuse mit SK Schrauben M06x130 (19) und Muttern M08 (20) festschrauben. Wichtig Auf 100%-ige Dichtheit zwischen Zellradschleuse und Fallschacht achten! Detail...
- Seite 33 Planung und Installation THERM Schritt 7 Die Boxwinkel (25) links und rechts an der Unterseite der THERM montieren. Dazu die Kesselisolierung (26) links und rechts leicht eindrücken, 4 Stk. Schrauben M08x16 (27) von oben nach unten stecken, die Montagewinkel aufstecken und mit 4 Stk.
- Seite 34 Planung und Installation THERM Schritt 9 Die Kesselverkleidungen links (32) und rechts (33) in die Schnappverschlüsse (34) der Kesselrückwand (1) drücken und einrasten. Die Verkleidungen an der Oberseite mit 3 Stk. Blechschrauben (35) 4,8x9,5 sichern. Den linken Verkleidungsteil unten mit Blechschraube (36) 4,8x16 befestigen. Detail Schritt 10 Die Verkleidungsstrebe (37) auf den Blechschrauben 5,5x16 (38) einhängen...
- Seite 35 Planung und Installation THERM Schritt 11 Den Kabelkanal (39) auf Lasche (40) stellen und so nach hinten schieben, dass der Kabelkanal (39) hinten (41) und vorne (42) in der Aschenboxverkleidung einhakt. UK-Clips (43) Art.-Nr.: Z90-006 von vorne eindrücken und den Kabelkanal sichern.
- Seite 36 Planung und Installation THERM Schritt 13 Kesselabdeckung (48) von oben in die Ausnehmung der Verkleidung einlegen und das Zündgebläse in die Aufnahme einstecken. RLU nachrüsten → weiter mit Schritt 13a. Bodenblech (49) von vorne einschieben und mit Blechschrauben 4,8x9,5 (50) von unten am rechten Verkleidungsblech festschrauben.
- Seite 37 Planung und Installation THERM Schritt 13b Den Ansaugstutzen (56) am Kessel mit Blechschraube 6,3x50 (57) am Kesselkörper montieren. Schritt 13c Ohne RLU weiter mit Schritt 14 Flexschlauch (58), Innendurchmesser 50 mm an den Enden etwas zusammen- drücken und auf die Ansaugstutzen stecken. Das Zündgebläse (59) in das Zündrohr stecken.
- Seite 38 Planung und Installation THERM Schritt 14 Frontblende (62) auf Scharnieren (63) am linken Verkleidungsteil einhängen. Aschenblende (64) auf Scharniere (65) der Aschenboxverkleidung einhängen. Schritt 15 Transportsicherung entfernen → Brennkammer- Iso. (66) abnehmen; 4x Flügelmutter M08 (67) lösen und Brennkammerdeckel (68) abnehmen. Transportsicherung (69) über der Brennkammer entfernen.
- Seite 39 Planung und Installation THERM Schritt 16 Frontblende (70) mit Blechschrauben 4,8x16 (71) gegen unbefugtes Öffnen sichern. Schritt 17 Aschenblende (72) öffnen Aschenbox (75) vorne Ascheverkleidung ganz nach hinten schieben. Aschenboxverriegelung (73) fest nach unten drücken. Wichtig Aschenboxverriegelung (73) - der Verriegelungshebel muss bis in den Bereich des Aufklebers (74) nach unten gedrückt sein!!!
- Seite 40 Planung und Installation THERM Schritt 18 Verkabelung vorne Bevor das Gerät eingeschaltet wird, nochmals kontrollieren ob die Nummern der Stecker mit den Nummerierungen auf den Platinen übereinstimmen! Achtung: Durch „Hauptschalter aus“ ist das Gerät nicht stromlos → Netzstecker ziehen! Legende: = Saugzuggebläse (SG) Stecker: 3/PE/N = Abgastemperaturfühler (RGT)
- Seite 41 Planung und Installation THERM Schritt 18 Verkabelung hinten Bevor das Gerät erstmalig eingeschaltet wird, nochmals kontrollieren ob die Nummern der Stecker mit den Nummerierungen auf den Platinen übereinstimmen! Achtung: Durch Hauptschalter aus ist das Gerät nicht stromlos → Netzstecker ziehen! Legende: = Saugzuggebläse (SG) Stecker: 3/PE/N...
-
Seite 42: Elektroanschluss
Planung und Installation THERM Elektroanschluss BS-03-00-00-00-01-IADE Elektroanschlüsse der Heizanlage TH-03-01-00-00-01-IADE Netzanschluss • 230 V, 50 Hz, 13 A Absicherung (Überspannungsableiter empfohlen) Standard-Ausstattung • 1 Kesselbedieneinheit (BCE) • 1 Kesselplatine (230 VAC) • 1 Sicherheitstemperaturbegrenzer (STB) • 1 Kesselfühler (KVT20 • 1 RGT- Fühler (Thermoelement) •... -
Seite 43: Verkabelungsvorschriften
Planung und Installation THERM Verkabelungsvorschriften BS-03-02-00-00-02-IADE Überspannungsschutz Bei CAN-Bus Leitungen zwischen verschiedenen Gebäuden müssen zum Potenzialausgleich die Banderder der Gebäude miteinander verbunden werden. Ist keine Verbindung der Erder möglich, muss mit dem CAN-Bus Kabel ein 10 mm Runderder im Erdreich mitverlegt werden. Die Banderder und der Runderder sind dann miteinander zu verbinden. -
Seite 44: Elektroanschluss
Planung und Installation THERM Elektroanschluss BS-03-03-00-00-01-IADE Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme- strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig steckerfertig. - Seite 45 Planung und Installation THERM BS-03-03-00-03-01-IADE Witterungsgeführte Regelung Die witterungsgeführte Heizkreisregelung Set-MKR wird optional angeboten und auf Wunsch auf der Kesselplatine der Feuerung aktiviert. Das Wandgerät Set-MK261 hingegen kann nur extern moniert und über CAN-Bus mit der Anlage verbunden werden. Die Bedienung und Konfiguration erfolgt über die Kesselbedieneinheit.
-
Seite 46: Abschlusskontrolle/Erstinbetriebnahme
• Baustelle; hinterlassen Sie immer einen sauberen Raum • Erstinbetriebnahme Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus- setzung dafür ist, dass der Kaminkehrer, der Heizungs- installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. -
Seite 47: Normen/Vorschriften
Planung und Installation THERM Normen/Vorschriften BS-05-00-00-00-02-IADE Das Heizgerät ist entsprechend der Klasse 3 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5... - Seite 48 Planung und Installation THERM INSTALLATIONSSNOTIZEN Skizze:...
-
Seite 49: Anschlussschemen
Heizkreis 0 gleitend für Radiatoren – Heizkreis 1 und 2 gemischt Achtung: Bei reinem Niedertemperaturbetrieb ist eine Rücklaufanhebung am THERM erforderlich! (siehe Schema TH-02/03) Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! (siehe Schema TH-04) Schema Nr.: TH-01 Elektrischer Anschluss laut Bedienungs- und Montageanleitung... - Seite 50 THERM 10 - Heizkreis 0 mit Festwertregelung – Heizkreis 1 und 2 gemischt Für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet. Achtung: Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! (siehe Schema TH-04) Schema Nr.: TH-02 Elektrischer Anschluss laut Bedienungs- und Montageanleitung...
- Seite 51 THERM 5/7 - Heizkreis 0 mit Festwertregelung – Heizkreis 1 und 2 gemischt Für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet. Achtung: Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! (siehe Schema TH-04) Schema Nr.: TH-03...
- Seite 52 Heizkreis 0 mit Festwertregelung – Heizkreis 1 und 2 gemischt – Puffer PSF600 Für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet. Schema Nr.: TH-04 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Feuerung THERM laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Regelung Set-MKR S30-031 GSM Modul...
- Seite 53 S50-501 Raumgerät / Raumstation laut Preisliste Pufferspeicher PSF inkl. FWS laut Preisliste Pos. 13) Bei Einbau eines GUNTAMATIC Biosmart oder BMK nicht erforderlich. Zirkulationseinheit FWS 045-250 2 Stück Pufferspeicherfühler T2/T3 S70-003 Pos. 14) Je nach Pufferspeichergröße und Lastausgleich den Rücklauf des THERM über 10.
- Seite 54 SCHEMA-SKIZZE...
-
Seite 55: Schaltplan
Planung und Installation THERM Schaltplan BS-07-00-00-00-01-IADE Bedieneinheit (Verdrahtung nur mit flexiblen Kabeln) TH-07-01-00-00-01-IADE = Bedien- und Kontrolleinheit (Touch-Display) Service = Anschlussbuchse SY-Bus = Anschlussbuchse bzw. Kabelverbindung zwischen BCE und Kesselplatine Ethern. = Anschlussbuchse (nicht aktiv) SD-Card = Slot für SD-Card = Anschlussbuchse CAN-Bus CAN-Bus = Kabelverbindung zwischen BCE und digitaler Raumstation oder Wandgerät... -
Seite 56: Wandgerät Set-Mk261
Planung und Installation THERM Wandgerät Set MK261 (Verdrahtung nur mit flexiblen Kabeln) BS-07-02-00-00-02-IADE RG 0-8 = Eingang analoges Raumgerät für HK 0 - 8 Stecker: H1/H2 – H3/H4 – H5/H6 = Anschluss nur, wenn auf der KP nicht angeschlossen Stecker: H7/H8 VF 1, 2, 4, 5, 7, 8 = Eingang Vorlauffühler für Heizkreis 1, 2, 4, 5, 7, 8 Stecker: H9/H10 –... -
Seite 57: Kesselplatine
Planung und Installation THERM Kesselplatine (Verdrahtung nur mit flexiblen Kabeln) TH-07-03-00-00-02-IADE RG 0 (1, 2) = Eingang analoges Raumgerät für HK 0 (1, 2) Stecker: H1/H2 (H3/H4, H5/H6) = Eingang Außenfühler Stecker: H7/H8 VF 2 (1) = Eingang Vorlauffühler für Heizkreis 2 (1) Stecker: H9/H10 (H11/H12) SF 0 = Eingang Speicherfühler für WW-Speicher 0... -
Seite 58: Technische Daten
Planung und Installation THERM Technische Daten BS-08-00-00-00-01-IADE THERM Maßangaben gültig bei 230 cm Raumhöhe (mind. Raumhöhe 200 cm) TH-08-01-00-00-03-IADE THERM 5 THERM 7 THERM 10 Type Brennstoff Pellets ENplus A1 Pellets ENplus A1 Pellets ENplus A1 EU Norm EN 14961-2 Kesselleistung Pellets 2,2 –... -
Seite 59: Austragung Flex
Planung und Installation THERM Austragung FLEX TH-08-02-00-00-02-IADE Mauerdurchbruch Schnecke: Breite 330 mm Höhe 250 mm Schneckenlänge (Maß A) → = geeignet für Lagerraum Innenlichte (Maß B) FLEX 1,0 m 1080 mm – 1559 mm FLEX 1,5 m 1560 mm – 2039 mm FLEX 2,0 m 2040 mm –... - Seite 60 Planung und Installation THERM BS-E-00-00-00-01-BADE GUNTAMATIC Heiztechnik GmbH A – 4722 PEUERBACH Bruck 7 Tel: 0043 (0) 7276 / 2441-0 Fax: 0043 (0)7276 / 3031 Email: office@guntamatic.com...
