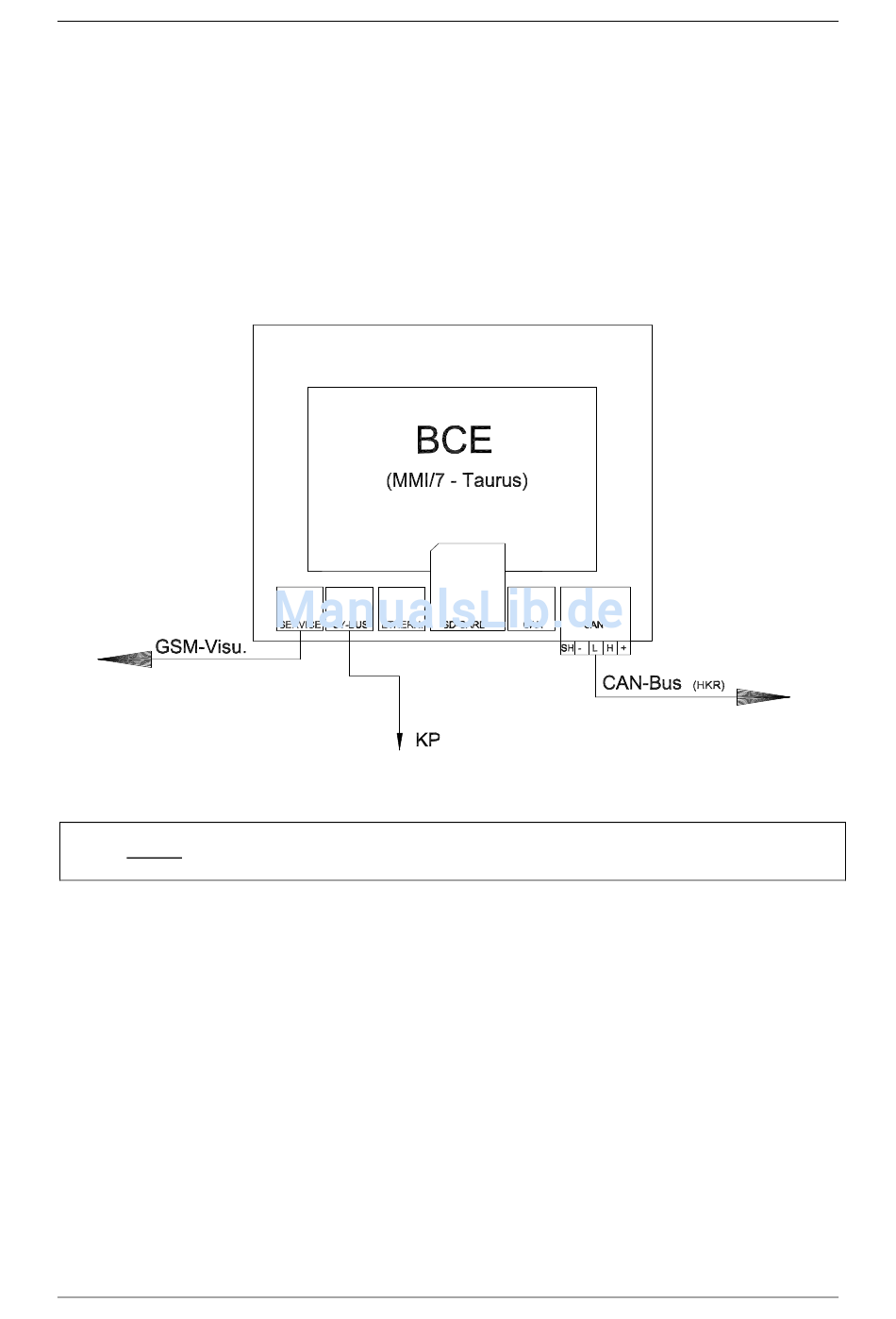

7 E-Schaltplan
7.1

Bedieneinheit

BCE = Bedien- und Kontrolleinheit (Touch-Display)
Service = Anschlussbuchse
SY-Bus = Anschlussbuchse bzw. Kabelverbindung zwischen BCE und Kesselplatine
Ethern. = Anschlussbuchse (nicht aktiv)
SD-Card = Slot für SD-Card
CAN = Anschlussbuchse CAN-Bus
CAN-Bus = Kabelverbindung zwischen BCE und digitaler Raumstation oder Wandgerät
GSM = Anschlussmöglichkeit für ein GSM-Modul
Visu.
= Anschlussmöglichkeit für die Kesselvisualisierung
KP = Kabelverbindung zur Kesselplatine (SY-Bus)
Achtung: Die Saugleitungen müssen unbedingt an der Saugturbine und am Austragkanal geerdet werden!
54
(Verdrahtung nur mit flexiblen Kabeln)
Planung und Installation BIOCOM
BS-07-00-00-00-01-IADE
TH-07-01-00-00-01-IADE
