Guntamatic BIOCOM BC 30 Planung Und Installation Seite 41

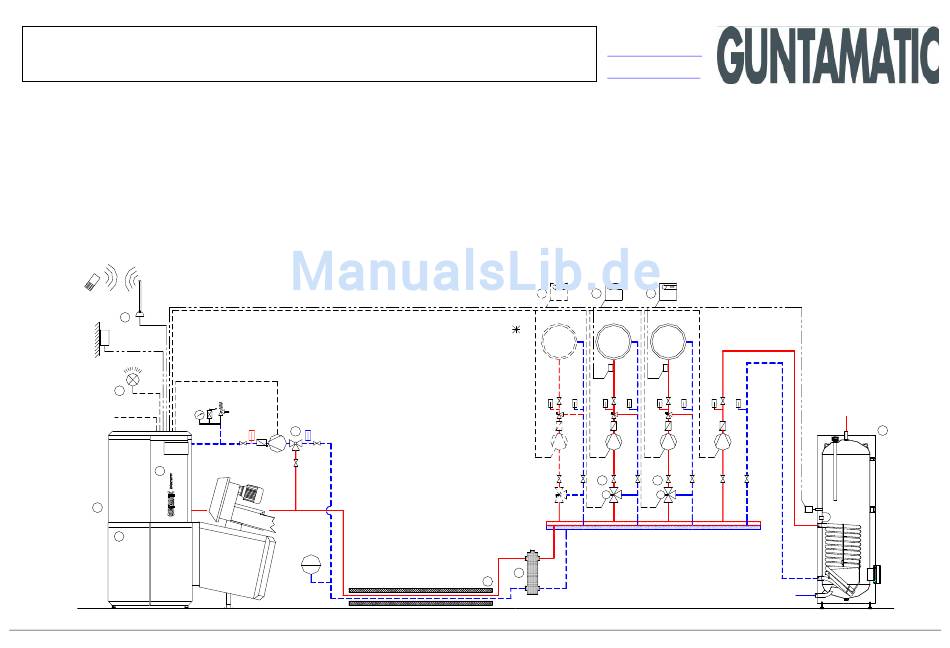

Anschlussschema bis 50 kW Kesselleistung
BIOCOM mit Hoch-/Niedertemperaturanlage - Fernleitung – ohne Pufferspeicher
witterungsgeführte Regelung, Warmwasserspeicher ECO
Schema Nr. BC-05-1
elektrischer Anschluss laut Bedienungs- und Montageanleitung
• Heizkreis 0 kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden
oder
Heizkreis 0 kann mit einem Raumgerät RFF25 raumtemperaturgesteuert für ein Radiatoren-
heizsystem eingesetzt werden
7
AF
9
Netz 230 V
3
2
1
Einstellungen im Menü Parameter HP0: → Betrieb HP0 = Z-Pumpe
Fühlerleitungen
230V
8
>55°C
HP0
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung BIOCOM
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. witt.geführte Regelung Set-MKR
4. Warmwasserspeicher ECO305
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM Modul
8. Rücklaufanhebegruppe RA60
Alternativ: RA60 EnergieA
9. Störmeldelampe
10. Hydraulische Weiche
11. Fernleitung
RG0 RG1 RG2
6 6 6
VF1 VF2
HKP0 HKP1 HKP2
5 5
M M
10
11
laut Preisliste
Art.Nr: S30-031
Art.Nr: 048-500
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
Art.Nr: H39-001
Art.Nr: H39-003
Wichtig: Schaltplan beachten!
WW
4
SLP0
SF 0
KW
Wärme aus Biomasse
bauseits
bauseits
bauseits
41
