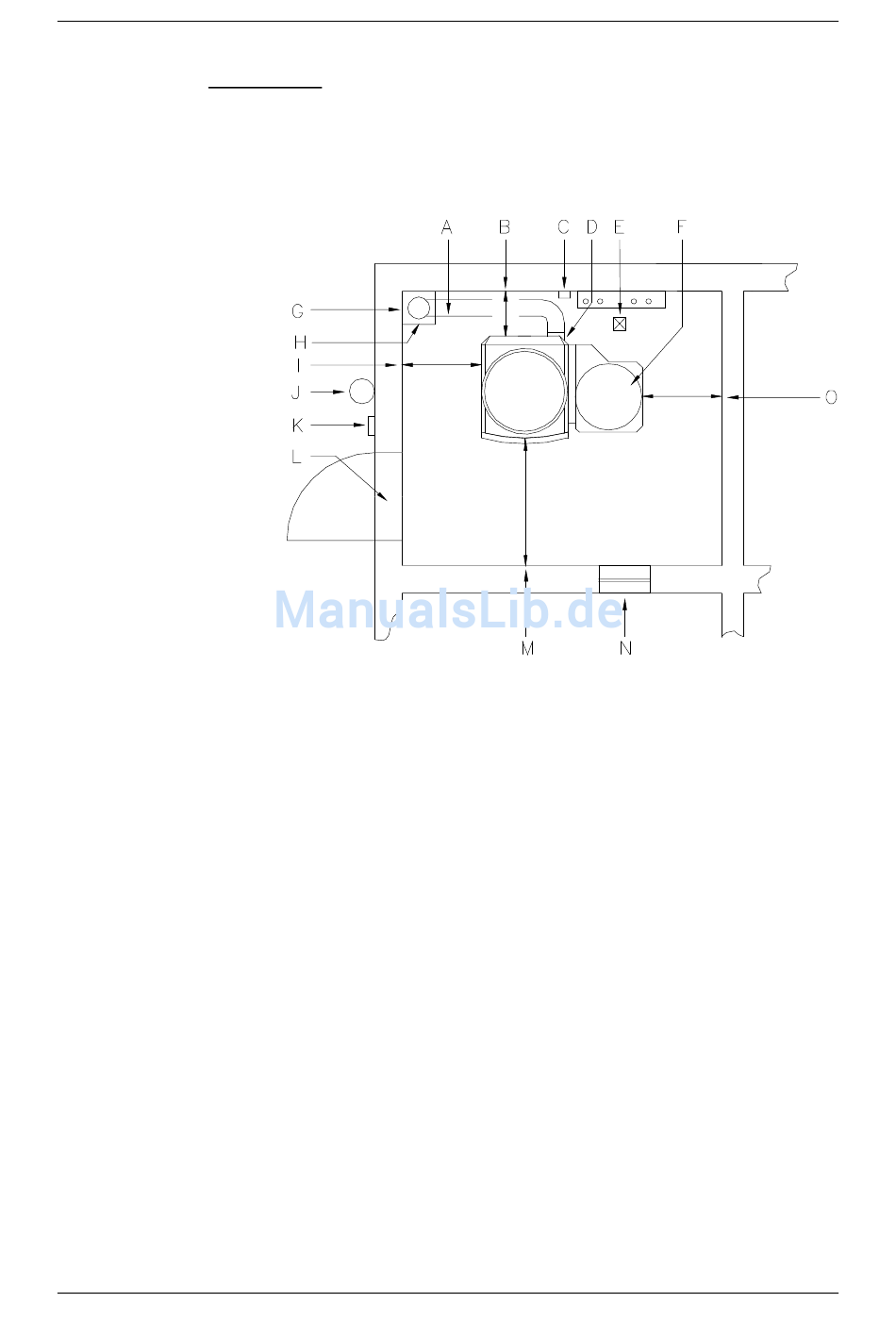

Aufstellungsort
A → Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr
(möglichst nahe am Kaminanschluss– die örtlichen Vorschriften beachten – mögliche Staubbildung)
B → Wandabstand hinten min. 50 cm
C → Ablauf für thermische Übertemperatursicherung
D → Netzanschluss 230VAC 13A
E → Abfluss
F → Brennstoffvorratsbehälter
G → Kamin
H → Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
I → Wandabstand links mindestens 40 cm
J → Feuerlöscher
K → Fluchtschalter
L → Brandschutztüre
M → Wandabstand vorne mindestens 80 cm
N → Verbrennungsluftzufuhr
O → Wandabstand rechts mindestens 40 cm
8
Planen Sie die Anlage möglichst nahe beim Kamin, um ein
langes Abgasrohr zu vermeiden. Die Anlage muss von links
oder rechts zugänglich sein. Die Ausladung der Füllraumtüre
muss freigehalten werden. Halten Sie die unten angeführten
Mindestmaße genau ein!
(feuchte unempfindlicher Schamotte Kamin empfohlen)
(ca. 50 cm unter dem Kaminanschluss – die örtlichen Vorschriften beachten)
(6 kg Füllgewicht EN3)
(Not-Aus)
(T30 absperrbar und selbst schließend)
Planung und Installation BIOCOM
(bei Auto Asche Saugsystem min. 60 cm)
(Zyklon)
(bei 75/100 kW Anlagen ideal 70 cm)
