2.14 Montage Austragung

2.14.1 System FLEX

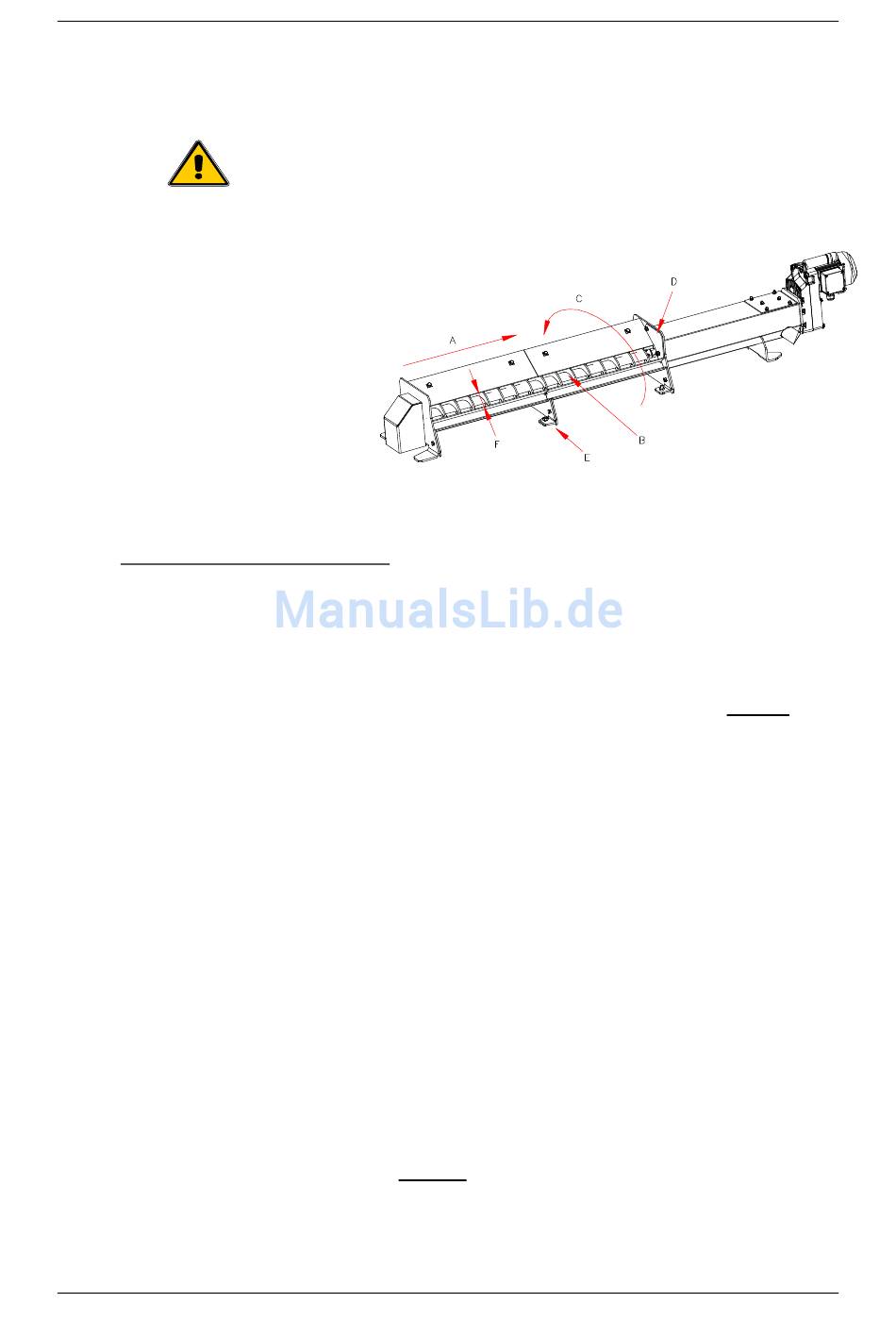

A → Förderrichtung
B → Einlauföffnung immer diese Seite
C → Drehrichtung
D → Abstreifer
E → Bodenlasche
F → Kontrollmaß 56 mm
Montage der Austragungsschnecke
24
Wichtig → Auf seitenrichtige Montage der Einlauföffnung achten!
Abb.A
1. Die Antriebseinheit (1) Abb. B der Raumentnahme-
schnecke durch die Maueröffnung (B = 330 x H = 250
mm) des Lagerraumes führen.
2. Je nach Schneckenlänge die Schneckenstücke samt
Schneckentrog (2) Abb. B vom Lagerraum aus, an die
Antriebseinheit (1) Abb. B stecken. Wichtig: Die
Schneckenstücke
Steigung der Schnecke bündig weiterläuft. Anschließend
die Flanschverbindung der Schneckentröge mittels
mitgelieferter M 8 x 30 Schrauben (3) Abb. B und
Sicherungsscheiben fest verschrauben. Darauf achten,
dass die Schneckentröge ohne Stoß an der Innenseite
verschraubt sind. Am Ende der Austragschnecke die
Flanschplatte (4) Abb. B mit Lager aufschrauben (falls
nicht vormontiert).
3. Wurmschrauben (5) Abb. B am Lager leicht lösen und
versuchen, die Schnecke bis Anschlag in Richtung
Antriebseinheit zu drücken. Dann die Wurmschrauben
wieder fest ziehen.
4. Nach der Montage: Kontrolle des Rundlaufes durch
Drehen der Schnecke (Schnecke darf in der Mitte max.
um 3 mm schlagen).
5. Die montierte Austragschnecke so einrichten, dass
mindestens 420 mm (siehe Abb. B) der Antriebseinheit
aus der Lagerraumwand herausragen.
6. Den Schneckentrog am Lagerraumboden festschrauben.
Wichtig: Der Schneckentrog muss mittels Bodenlasche
(E) Abb. A fluchtend ausgerichtet und gerade ohne
Durchhang oder Überhöhung des Troges am Boden fest
verschraubt werden.
Planung und Installation BIOCOM
so zusammenstecken,
BS-02-08-00-00-01-IADE
BS-02-08-01-00-01-IADE
dass die
