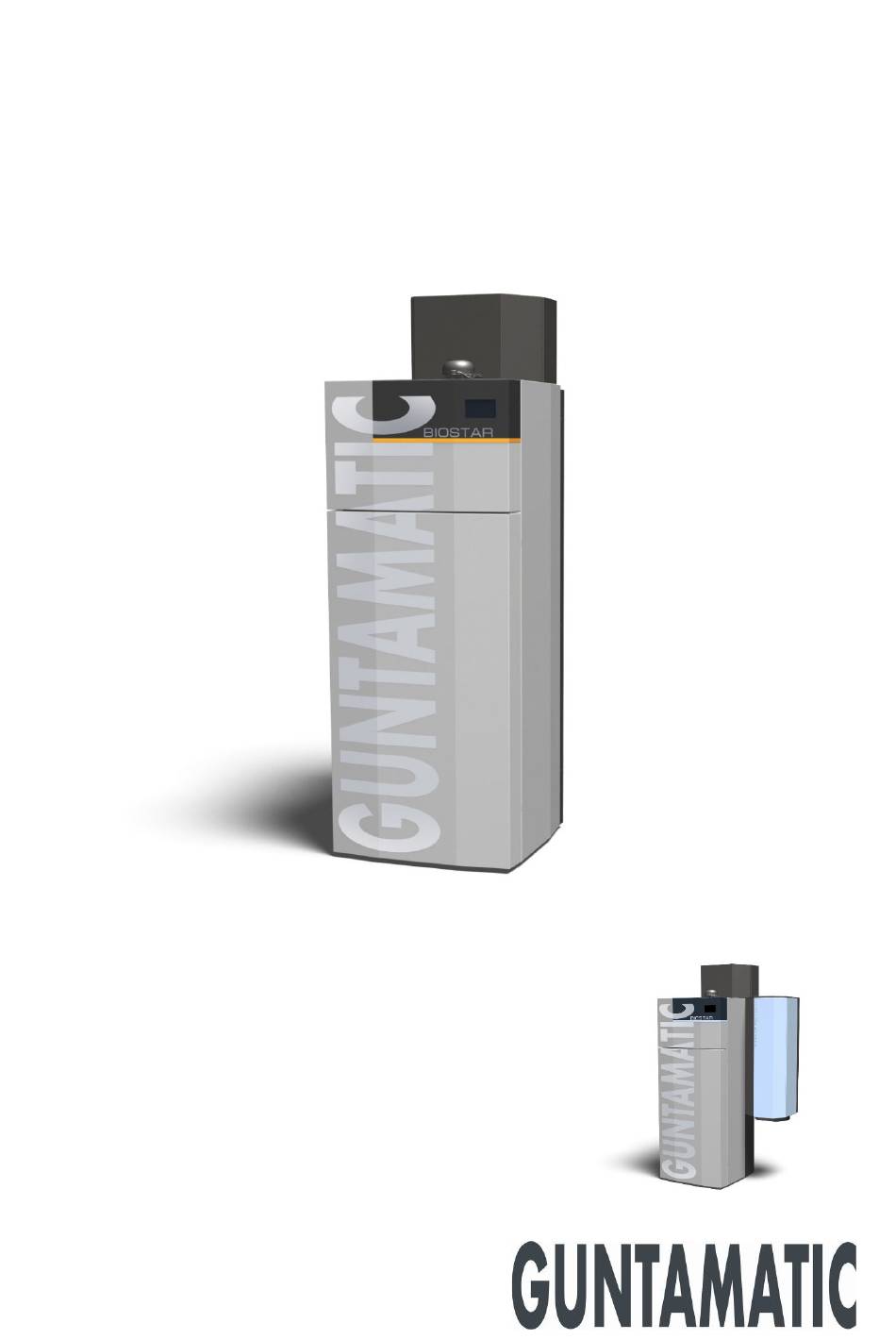

- Seite 1 Pelletfeuerung BIOSTAR 13 / 17 / 24 / 33 Planung und Installation Ausführung mit integriertem EC-Filter DE-B31-020-V13-0424...
- Seite 2 Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.
- Seite 3 INHALTSVERZEICHNIS Seite EINLEITUNG ................4 Sicherheitshinweise ..................4 Garantie und Gewährleistung ................. 4 Inbetriebnahme ....................4 Bauliche Voraussetzungen ................4 PLANUNG ................. 5 Brandschutz ....................5 Mindest-Brandschutz-Anforderungen ............. 6 Heizraum ......................7 Kamin ......................9 Zugregler und Explosionsklappe ..............10 Brennstofflager ....................
- Seite 4 Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagenbetreiber den Betrieb der...
- Seite 5 (M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten.
- Seite 6 2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN BS-01 Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände Decke sind brandbeständig F60/REI60 auszuführen. Wird ein Gewebetank im Heizraum aufgestellt (nicht in allen Ländern erlaubt), sind Boden, Wände und Decke in F90/REI90 auszuführen. Heizraumtür: Die Heizraumtür Brandschutztür T30/EI...
- Seite 7 B 114 cm x T 187 möglich links 50 cm / rechts 0 cm / hinten 0 cm / vorne 80 cm = BIOSTAR 13/17 = BIOSTAR 24/33 T = den Raum von der Kesselvorderseite nach hinten gesehen Mindest-Raumgröße B 204...
- Seite 8 Aufstellungsort Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich sein. Die Ausladung der Brennraumraum und Aschetür muss freigehalten werden. Variante mit integriertem EC-Filter INFO Abgasrohranschluss nicht drehbar! A →...
- Seite 9 Kaminhöhe unter 6 m D = 160 mm Kaminberechnungsdaten Den Kamin auf Nennlast auslegen! (gemittelte Werte bei verunreinigtem Wärmetauscher) Nennlast Type Abgas Massenstrom Zugbedarf Biostar 13 150°C 0,010 kg/s 5 Pa Biostar 17 170°C 0,012 kg/s 5 Pa Biostar 24 150°C...
- Seite 10 2.5 ZUGREGLER UND EXPLOSIONSKLAPPE BS-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren.
- Seite 11 2.6 BRENNSTOFFLAGER BS-05 Wir weisen darauf hin, dass die jeweiligen länderspezifischen Normen (z.B. ÖNORM EN ISO 20023, ISO 20024, VDI 3464, …) Sinne der Lagerraumsicherheit strikt einzuhalten sind. Jahresbedarfsschätzung Das Brennstofflager sollte den Vorrat für ein Jahr aufnehmen können. Bei Raumaustragungen beträgt das nutzbare Lager- volumen ca.
- Seite 12 Einschlägige verpflichtende Normen Ländervorschriften sind vorrangig zu beachten. Lagerraum Flex, Rührwerk, Schnecke … mit Schrägboden 1) Lagerraum mit GUNTAMATIC Befüllset einsetzbar bis maximal 2 m Leitungslänge und 15 t Fassungsvermögen; Befüllöffnungen außen maximal 0,5 m höher bzw. maximal ...
- Seite 13 Einstiegöffnungen Oberirdische Brennstofflager müssen über eine Tür oder Luke (nach außen öffnend) versehen sein. Innenseitig muss die Einstiegöffnung mit einer Beplankung versehen sein, die von außen abnehmbar ist, damit der Brennstoff bei irrtümlicher Öffnung des Lagerraums nicht herausrieseln kann. Auf Grund der Verletzungsgefahr während Betriebes...
- Seite 14 2.7 PLANUNGSBEISPIELE Beispiel 1 Anlage mit BOX-Gewebetank direkt neben dem Heizraum. Die maximale Sauglänge beträgt 25 m. Mindestens 2 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! Beispiel 2 Anlage mit FLEX-Raumaustragung aus einem anderen Gebäudeabschnitt. Die Maximallänge der Austragschnecke beträgt 5 m. Die maximale Sauglänge beträgt 25 m.
- Seite 15 2.8 HEIZKREISREGELUNG BS-02 Die Heizkreisregelung wird optional angeboten. Zur Auswahl steht am Heizkessel das Set-MKR oder das Wandgerät Set-MK261 zur Montage an der Wand. pro Anlage 3 witterungsgeführte Regelungen möglich; ● pro Anlage kann am Kessel 1 Set-MKR aktiviert werden; ●...
- Seite 16 MONTAGE 3.1 LIEFERUNG BS-01 Die Heizanlage wird foliert in einem Bretterverschlag verpackt angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die Lieferung komplett und in einwandfreiem Zustand ist. Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren Kundendienst.
- Seite 17 3.4 HYDRAULISCHE EINBINDUNG A → Rücklauf B → Vorlauf Ausführung mit integriertem EC-Filter Sicherheitswärmetauscher Der Anschluss einer thermischen Ablaufsicherung nach EN12828, bauteilgeprüft nach EN14597 mit Öffnungs-temperatur 95°C ist nicht notwendig. Eine Überschreitung höchstzulässigen Betriebstemperatur von 110 °C ist nicht möglich. Das Nicht- Überschreiten der höchstzulässigen Betriebstemperatur wird durch eine softwaremäßige Begrenzung der maximalen Kesseltemperatur auf 80°C, durch eine mechanische Sicherheitsabschaltung (STB) der...
- Seite 18 Neuauslegung der Ladepumpe notwendig werden. Bei Einsatz von Fremd-Rücklaufanhebungsgruppen, welche in Durchfluss oder Regelungsgeschwindigkeit nicht denen von GUNTAMATIC entsprechen, wird jegliche Garantie abgelehnt. Schlammabscheider mit Magnet Magnetit und Rostschlamm im Heizungswasser können für Energiesparpumpen problematisch sein. Durch den Einbau eines richtig dimensionierten und angewandten Schlammabscheiders mit Magnet kann kostengünstig wirksame Abhilfe gegen Magnetit und...
- Seite 19 < 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-...
- Seite 20 3.6 KAMINANSCHLUSS Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen: Biostar Ø = 130 mm →...
- Seite 21 AUSTRAGUNG MONTAGE FLEX MONTAGE 3.7.1 BS-02 Auf seitenrichtige Montage der Einlauföffnung (B) achten! A → Förderrichtung B → Einlauföffnung C → Drehrichtung D → Abstreifer E → Bodenlasche F → Kontrollmaß 56 mm Abb:1 Austragschnecke 1. Die Antriebseinheit der Austragschnecke durch die (1) Abb.
- Seite 22 SAUGLEITUNGEN BS-01 Abb:2 BI-02 Saugleitungen 1. Saugschläuche vom Zyklonbehälter bzw. vom (8) Abb. 2 Gebläse zu einem beliebigen Saugstutzen an der Schnecke verbinden. Den Saugschlauch zum Zyklonbehälter in möglichst großen Radien verlegen. Der Mindestradius zur Schlauchverlegung beträgt 0,5 m! Zudem sollte der Schlauch nicht durchhängen. Ausreichend Halterungen verwenden! 2.
- Seite 23 VERBRETTERUNG BS-01 A → Querlatte B → Kantholz C → Kantholz D → Verbretterung E → Schneckennut F → Stützbalken BS-01 Abb: 3 Ansicht: → vom Austraggetriebe in Richtung Lagerraum gesehen; Lagerraumverbretterung 1. Ein Dachlattenstück zum Anzeichnen des 35° Gefälles links und rechts in die Schneckennut einstecken.
- Seite 24 BEFÜLLSET / EINSTIEGSÖFFNUNG BS-01 Befüllset Es müssen mind. 2 Befüllstutzen montiert werden. A → PVC Rohr Ø150 mm B → Befüllset gerade (di 100 mm / Bördel 115 mm) C → Befüllset 45° (di 100 mm / Bördel 115 mm) Abb: 4 an der Außenwand im Lichtschacht...
- Seite 25 EC-FILTER MONTAGE Schritt 1 Am Abgaskanalflansch (1) die Abgaskanaldichtung (2) anbringen. Die Schrauben (3) ca. 5 mm in den Flansch eindrehen. Siehe Detail 1. Detail 1 Schritt 2 Den Filterunterteil (4) am Abgaskanalflansch (1) einhängen. Die Abgaskanaldichtung (2) nicht beschädigen. ...
- Seite 26 Schritt 3 Das Filteroberteil (5) auf das Filterunterteil (4) aufsetzen und parallel zur Kesselverkleidung ausrichten. Das Filteroberteil mit 4 Bundmuttern (6) mit dem Unterteil verschrauben. Siehe Detail 3. Detail 3 Schritt 4 Zuerst das Verkleidungsblech hinten (7) montieren. ...
- Seite 27 Schritt 5 Die beiden Bodenbleche (10) an der Filterunterseite montieren. Benötigte Schrauben: B = Blechschraube 3,9 x 9,5 mm (schwarz) Schritt 6 Die Kabel Filterantrieb und Elektrofilter in den Kabelkanal (11) verlegen. Das Netzkabel mit Steckverbindung (12) zur Filterrückseite hin verlegen. ...
- Seite 28 Schritt 7 Das Frontblech (14) einhängen und festschrauben. Das Abdeckblech einlegen und festschrauben. Die Verkleidungstür ein hängen. Benötigte Schrauben: B = Blechschraube 3,9 x 9,5 mm (schwarz) Schritt 8 EC-Filter am Kessel fertig montiert. ...
- Seite 29 ELEKTROANSCHLUSS Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärmestrahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig.
- Seite 30 Verkabelung Netzzuleitung 3 x 1,5 mm² Fühler 2 x 1 mm² Raumgerät 2 x 1 mm² CAN-Bus 2 x 2 x 0,5 mm² (paarverseilt / geschirmt) Für Schwachstrom und Starkstrom (Fühler, …) (Pumpen, …) entsprechenden Kabelkanäle am Kessel verwenden. Überspannungsschutz Bei CAN-Bus Leitungen zwischen verschiedenen Gebäuden müssen zum Potenzialausgleich die Banderder der Gebäude...
- Seite 31 4.1 EC-FILTER Netzanschluss EC-Filter 230 VAC / 0,2 A / 30 W / 50 Hz Überspannungsableiter empfohlen Der Netzanschluss muss mittels der serienmäßigen ver- polungssicheren Steckverbindung an der EC-Filter Rückseite erfolgen. Der EC-Filter muss, ohne die Schaltfeldabdeckung öffnen zu müssen - z.B. über einen Sicherungsautomat - allpolig vom Netz getrennt werden können.
- Seite 32 4.2 ANSCHLÜSSE DER ANLAGE BS-01 Netzanschluss 230 VAC, 50 Hz, 13 A Ausstattung Standard Kesselbedieneinheit (BCE) Kesselplatine (230 VAC) Sicherheitstemperaturbegrenzer (STB) Kesselfühler (KVT 20 Ω) RGT- Fühler (Thermoelement) Lambdasonde (12 VDC) Saugzuggebläse (230 VAC mit Drehzahlüberwachung) Reinigungsantrieb ...
- Seite 33 Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungs-installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ...
- Seite 34 NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5...
- Seite 35 Heizkreis 0 gleitend für Radiatoren / Heizkreis 1 und 2 gemischt Achtung: Bei reinem Niedertemperaturbetrieb ist eine Rücklaufanhebung am BIOSTAR erforderlich! (siehe Schema BI-02) Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! (siehe Schema BI-03) Schema: BI-01...
- Seite 36 Heizkreis 0 mit Festwertregelung / Heizkreis 1 und 2 gemischt für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet Achtung: Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! (siehe Schema BI-03) Schema: BI-02 BIOSTAR...
- Seite 37 Heizkreis 0 mit Festwertregelung / Heizkreis 1 und 2 gemischt / Systempufferspeicher für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet Schema: BI-03 BIOSTAR laut Preisliste Zugregler mit Ex-Klappe H38-155 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation...
- Seite 38 Kombination mit Bestandskessel / Systempufferspeicher für den Betrieb mit Hoch- und Niedertemperatur-Heizkreisen geeignet Schema: BI-04 BIOSTAR laut Preisliste Zugregler mit Ex-Klappe H38-155 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste Systempufferspeicher laut Preisliste Rücklaufanhebegruppe...
- Seite 39 Erweiterungsmöglichkeiten GEBÄUDE-INTERN Schema: BI-05 / Blatt 1 BIOSTAR laut Preisliste Zugregler mit Ex-Klappe H38-155 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung MKR / Set-MK261 S30-031 / S30-030 laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste Pufferspeicher laut Preisliste Der Heizkreis kann mit einem Raumgerät raum- Rücklaufanhebegruppe H39-021...
- Seite 40 Schema: BI-05 / Blatt 2 Erweiterungsmöglichkeiten CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x HK−x VF−x VF−x VF−x HKP−x HKP−x HKP−x CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x HK−x VF−x VF−x VF−x HKP−x HKP−x HKP−x SLP−x SF−x CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x...
- Seite 41 Erweiterungsmöglichkeiten GEBÄUDE-EXTERN Schema: BI-06 / Blatt 1 BIOSTAR laut Preisliste Zugregler mit Ex-Klappe H38-155 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set MKR / WG Set-MK261 laut Preisliste laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste Pufferspeicher laut Preisliste Der Heizkreis kann mit einem Raumgerät raum- Rücklaufanhebegruppe H39-021...
- Seite 42 Schema: BI-06 / Blatt 2 Erweiterungsmöglichkeiten CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x HK−x VF−x VF−x HKP−x HKP−x HKP−x SLP−x CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x HK−x VF−x VF−x 230VAC HKP−x HKP−x HKP−x CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x HK−x VF−x...
- Seite 43 NOTIZEN...
- Seite 44 TECHNISCHE DATEN Biostar 13 Biostar 17 Pellets Pellets Brennstoff EN Plus A1 EN Plus A1 EN 17225-2 Nennleistung 14,7 17,2 Kleinste Leistung Kesseltemperatur 38 – 80 38 – 80 °C Rücklauftemperatur > 30 > 30 °C Wasserinhalt ca. 54 ca. 54...
- Seite 45 Biostar 24 Biostar 33 Pellets Pellets Brennstoff EN Plus A1 EN Plus A1 EN 17225-2 Nennleistung 26,5 34,3 Kleinste Leistung 10,3 Kesseltemperatur 38 – 80 38 – 80 °C Rücklauftemperatur > 30 > 30 °C Wasserinhalt ca. 90 ca. 90 Liter Betriebsdruck max.
- Seite 46 Anlagenbetreiber verbindlich einzuhaltenden Emissionswerte, welche auch Grundlage der Haftung für den Verkauf der Geräte sind. Falls (zusätzlich zu Anhang 1) weitere Typenprüfungen zu einem Gerät vorhanden sind, finden Sie diese in nachfolgender Tabelle 8.1.2. 8.1.1 einzuhaltende Praxiswerte Type Biostar 13 Biostar 17 Biostar 24.1 Biostar 33 ηs 8.1.2 weitere vorhandene Typenprüfwerte...
- Seite 47 FLEX TECHNISCHE DATEN BS-03 Mauerdurchbruch: B 33 cm x H 25 cm Mauerstärke: max. 40 cm Schütthöhe: Pellets max. 2,5 m Trogendstück Flex 1,5 m Zus Flex 1 m Zus Flex Antriebseinheit Benötigte Komponenten nach Lagerraum-Innenmaß A Antriebseinheit Maß A = Bezeichnung Preisliste Flex 1 m Zus Flex 1,5 m Zus...
- Seite 48 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
