Guntamatic BIOCOM BC 30 Planung Und Installation Seite 37

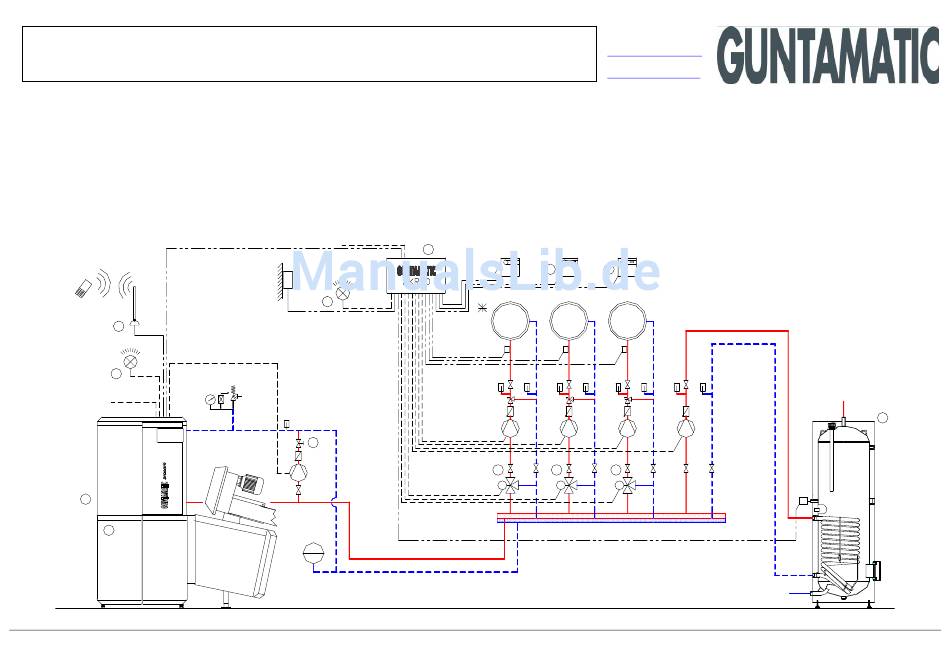

Anschlussschema bis 50 kW Kesselleistung
BIOCOM mit Hoch-/Niedertemperaturanlage
witterungsgeführte Regelung (Wandgerät), Warmwasserspeicher ECO
Schema Nr. BC-01-2
elektrischer Anschluss laut Bedienungs- und Montageanleitung
• Bei der Heizkreisregelung Wandgerät Set-MK261 kann über den Ausgang Zusatz (Klemme H25)
und den Ausgang Fernleitung (Klemme H26) der Heizkreis 0 mittels Mischermotor gesteuert
werden. Die Heizkreispumpe wird an den Ausgang HKP 0 (Klemme H33) angeschlossen, der
Vorlauffühler 0 an Klemme H21/H22. Bei dieser Betriebsvariante stehen die Funktionen
Fernleitung und Zusatz nicht zur Verfügung.
CAN−Bus
7
9
Netz 230 V
2
1
Einstellungen im Menü Parameter HP0: → Betrieb HP0 = Z-Pumpe
(3 gemischte Heizkreise)
Netz 230 V
AF
9
>40°C
8
HPO
3
RG0 RG1 RG2
6 6
VF0 VF1
HKP0 HKP1 HKP2
5 5
M M
Tel. 07276 / 2441-0
info@guntamatic.com
www.guntamatic.com
GUNTAMATIC – Bauteile
1. Feuerung BIOCOM
2. Kaminzugregler RE (Größe nach Kamindurchmesser)
3. witt.geführte Regelung Wandgerät Set-MK261
4. Warmwasserspeicher ECO305
5. Mischer Stellmotor SM70
6. Raumgerät RFF25
7. GSM Modul
8. Strangregulierventil
9. Störmeldelampe Wichtig: Schaltplan beachten!
10. Vorlauffühler VF20 (VF0 für HK 0)
6
VF2
SLP0
5
M
laut Preisliste
Art.Nr: S30-030
Art.Nr: 048-500
Art.Nr: S50-501
Art.Nr: S70-006
Art.Nr: S15-002
bauseits
Bauseits
Art.Nr: S70-002
WW
4
SF 0
KW
Wärme aus Biomasse 37
