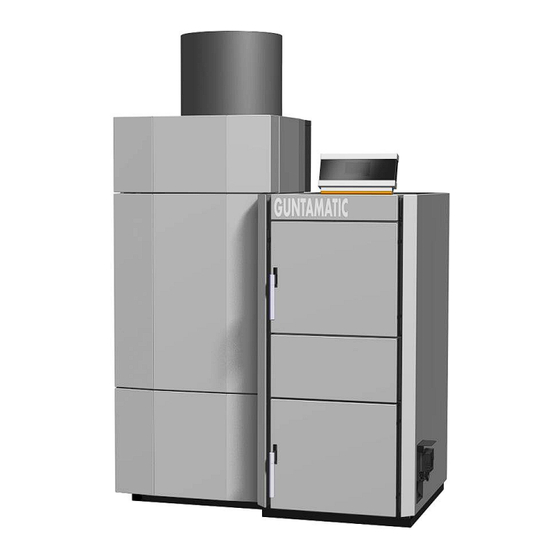

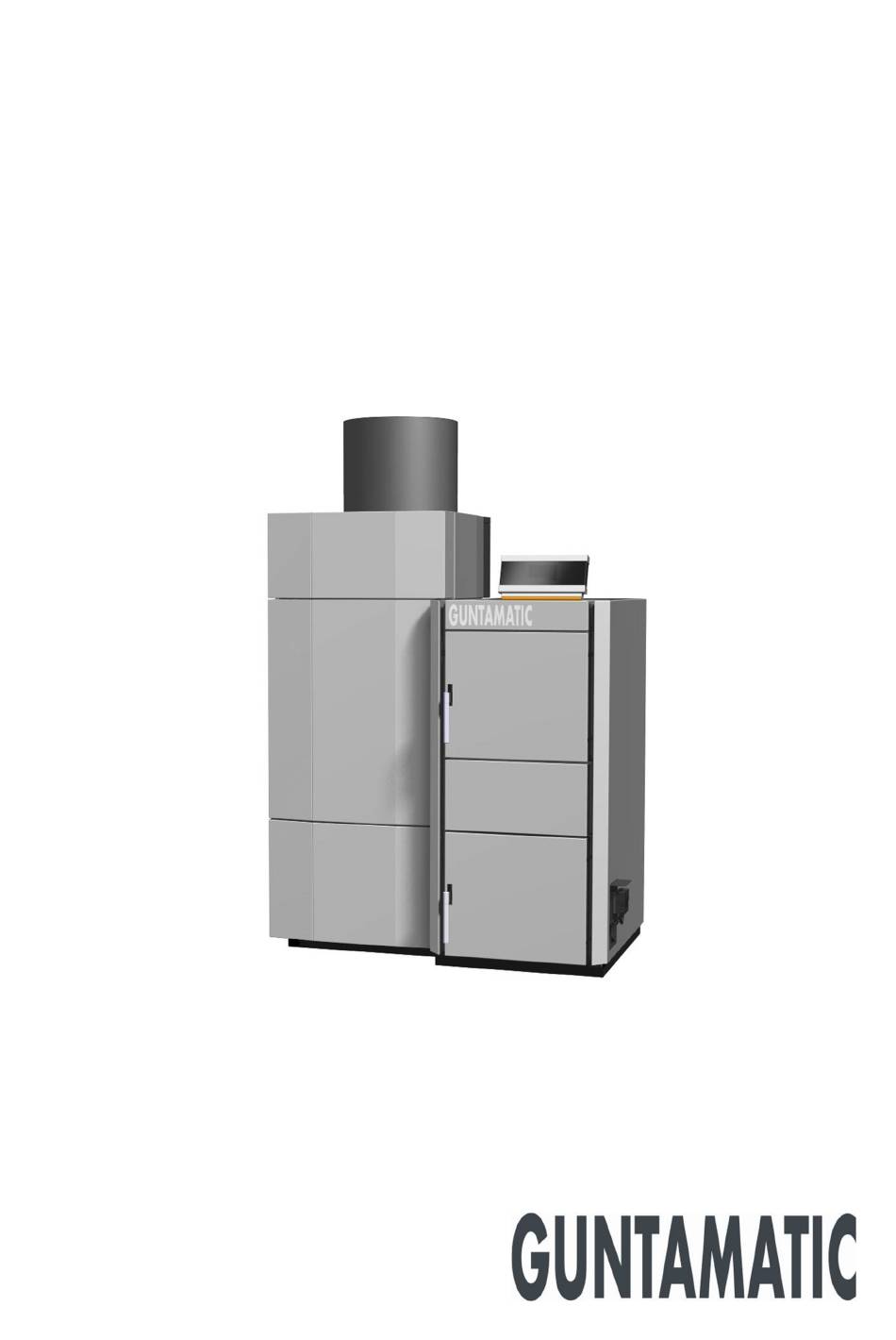

- Seite 1 Scheitholz/Pellet Kombianlage BIO-VARIO Bedienungsanleitung DE-B30-024-V04-1020...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................5 2 WICHTIGE HINWEISE .............6 Verwendungszweck Betreiben der Heizanlage Gewährleistung / Haftung Sicherheitshinweise Sicherheitshinweise auf der Heizanlage 3 ANLAGENBESTANDTEILE ..........12 4 SICHERHEITSEINRICHTUNGEN ......... 14 5 SCHALTFELDBESCHREIBUNG .......... 16 6 MENÜ / EBENENÜBERSICHT ..........17 Hausebene Programmwahl Kundenebene 6.2.1... - Seite 4 INHALTSVERZEICHNIS Seite 8 BETRIEB DER HEIZANLGE ..........38 Kontrollen an der Heizanlage Brennstoff 8.2.1 Scheitholz / Grobhackgut 8.2.2. Pellets Brennstofflager befüllen Verbrennungszuluft Anheizvorgang Heizbetrieb Asche entleeren Halbautomatische WT-Reinigung nachrüsten 9 REINIGUNG / PFLEGE ............47 Reinigungsschritte Zwischenreinigung Generalreinigung 10 STÖRMELDUNGEN ............. 54 11 STÖRUNGSBESEITIGUNG ..........
-
Seite 5: Einleitung
Befolgen allem Sicherheitshinweise in Kapitel 2. Kurzbeschreibung Die Feuerung BIO-VARIO ist eine moderne Scheitholz- Pellet Kombianlage. Die Beschickung mit Scheitholz erfolgt manuell, die Austragung der Pellets erfolgt mittels Förderschnecke und Saugsystem aus einem Lagerraum oder einem Gewebetank. Typenprüfung Die Feuerung ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. -
Seite 6: Wichtige Hinweise
WICHTIGE HINWEISE BS-01 Die Feuerung ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen, Verwenden unzulässigen Brennstoffen oder Unterlassen einer erforderlichen Reparatur zu Personen- und Sachschäden führen. Sie vermeiden gefährliche Situationen, indem Sie die Feuerung nur dazu verwenden, wozu sie konstruiert wurde und sie sachgemäß... -
Seite 7: Gewährleistung / Haftung
2.3 GEWÄHRLEISTUNG / HAFTUNG BS-01 Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: nicht bestimmungsgemäße Verwendung; nicht-Beachten der in der Dokumentation angegebenen Hinweise, Richtlinien und Sicherheitshinweise; unsachgemäßes in-Betrieb-nehmen, Bedienen, Warten ... - Seite 8 Nehmen Sie keine ungeplanten Änderungen der Einstellungen und keine Umbauten an der Manipulationen Heizanlage vor! Gewährleistungs- und Garantieverlust! Führen Sie Wartungsarbeiten regelmäßig Wartungsarbeiten durch oder machen Sie von unserem Kundendienst Gebrauch! Restglut kann zu Bränden führen! Ascheentleerung Entleeren bzw. lagern Sie Asche aus dem Kessel nur in nicht brennbaren Gefäßen! Berühren von heißen Teilen kann zu Hautverbrennungen führen!
- Seite 9 Achtung Brandgefahr! Lagern Sie keine brennbaren Gegenstände im Sicherheitsabstände Nahbereich des Heizkessels! Vor Ort gültige Vorschriften einhalten! Achtung Verpuffungsgefahr! Während des Heizbetriebes dürfen keine Heizbetrieb Kesseltüren oder Reinigungsöffnungen geöffnet werden! Achtung Verletzungsgefahr! Bei Kesseltemperaturen über 100°C ist der Übertemperatur Heizraum umgehend zu verlassen. Keinesfalls dürfen Türen oder Wartungsöffnungen am Kessel geöffnet werden.
- Seite 10 Frostschutzfunktion! Die Anlage kann die Frostschutzfunktion nur Frostschutz erfüllen, wenn genügend Brennstoff vorhanden ist und keine Störung vorliegt! Feuerlöscher bereitstellen! Feuerlöscher Unmittelbar vor der Heizraumtür ist ein Feuerlöscher bereitzustellen! Achtung Verletzungsgefahr Bei aktiviertem Anlagenfernzugriff wie zum Beispiel mittels APP, GSM-Modul, usw. … Anlagenfernzugriff dürfen an der Heizanlage Arbeiten aller Art ausnahmslos nur im stromlosen Zustand der...
-
Seite 11: Sicherheitshinweise Auf Der Heizanlage
2.5 SICHERHEITSHINWEISE AUF DER HEIZANLAGE BS-01 Warnung vor gefährlicher elektrischer Spannung Warnung vor rotierenden Bauteilen Warnung vor heißer Oberfläche Warnung vor Verpuffung Erdung Bedienungs- oder Installationsanleitung beachten Heizanlage vom Stromnetz trennen Winkelstecker zur Seite abziehen Stromversorgung keine starren Kabel für Installationen verwenden... -
Seite 12: Anlagenbestandteile
ANLAGENBESTANDTEILE HOLZMODUL BM-01 Fülltür 11. Staubabscheidezohne Füllraum 12. Reinigungskanal Gussrost 13. Saugzuggebläse Aschelade 14. Lambdasonde Servomotor 15. Bedieneinheit Primärluft Sekundärluft 16. Option: Halbautomatische Reinigung Brennkammer Reinigungsdeckel 10. Röhrenwärmetauscher (Wirbulatoren je nach Type) - Seite 13 ANLAGENBESTANDTEILE PELLETSMODUL BI-01 Rauchrohr 14. Sekundärluft Saugzuggebläse 15. Reinigungsmotor Lambdasonde 16. Selbstreinigender Rost Rauchgasfühler 17. Primärluft Wärmetauscherreinigung 18. Aschebehälter Sensor für Füllstandanzeige 19. Zyklonbrennkammer Vorratsbehälter 20. Vollisolierung Pellets-Förderschnecke 21. Wirbulatoren Zellradschleuse 22. Röhren-Wärmetauscher 10. Getriebemotor 23. Umlaufender Wassermantel 11. Rückbrandsicherer Fallschacht 24.
-
Seite 14: Sicherheitseinrichtungen
SICHERHEITSEINRICHTUNGEN HOLZMODUL BK-02 Um ein Überhitzen des Heizkessels zu verhindern, reduziert die Regelung die Heizleistung. Droht der Kessel trotzdem zu überhitzen, unterscheidet die Regelung zwischen mehreren Sicherheitsstufen. Sicherheitsstufe 1 Übertemperatur 82°C Zwischen 82°C und 87°C Kesseltemperatur wird die Vorlauf- solltemperatur aller aktiven Heizkreise bis zur eingestellten maximalen Vorlauftemperatur linear angehoben. - Seite 15 SICHERHEITSEINRICHTUNGEN PELLETSMODUL BS-01 Um ein Überhitzen des Pelletmoduls zu verhindern, reduziert die Regelung die Heizleistung. Droht der Kessel trotzdem zu überhitzen, unterscheidet die Regelung zwischen mehreren Sicherheitsstufen. 15°C über der Kesselsolltemperatur Sicherheitsstufe 1 Der Getriebemotor stoppt den Brennmaterialeinschub und das Saugzuggebläse stellt ab.
-
Seite 16: Schaltfeldbeschreibung
SCHALTFELDBESCHREIBUNG BS-01 Gerät verfügt über eine Touch-Bedieneinheit mit Menüführung. Durch Drücken der „Buttons“ am Display können Einstellungen vorgenommen werden. Hinweis Störmeldungen werden am Display eingeblendet. BV-02 Netzschalter (1) Der Netzschalter bleibt normalerweise immer eingeschaltet und darf nur im funktionslosen Zustand abgeschaltet werden. Bei Reparatur- oder Wartungsarbeiten muss die Anlage am Netzstecker zusätzlich allpolig vom Netz getrennt werden! -
Seite 17: Menü / Ebenenübersicht
MENÜ / EBENENÜBERSICHT VA-03 Hausebene Infoebene Programmwahl Kundenebene ▼ ▼ ▼ Fehlerseite KESSELFREIGABE Heizkreis 0-8 INFO-Status ZÜNDUNG Warmwasser 0-2 INFO-Holzmodul Zusatz-WW 0-2 INFO-Pelletmodul NORMAL Pufferpumpe HP 0 INFO-Regler 0-2 WARMWASSER Z-Pumpe HP 0 INFO-Puffer HP 0 HEIZEN Ladepumpe 0-2 INFO-Puffer 0-2 ABSENKEN Pufferpumpe 0-2 ABSENKEN BIS:... -
Seite 18: Hausebene
Puffer und Heizkreise können abgefragt werden; Programme für Kessel und Heizkreise können ausgewählt werden; die Kesselfreigabe kann unterbrochen werden; ***) die Einstellungen für Kessel, Heizkreise, usw. können geändert werden; die Einstellungen in Serviceebene und Parametermenü dürfen nur von GUNTAMATIC autorisiertem Fachpersonal geändert werden... -
Seite 19: Programmwahl
6.1 PROGRAMMWAHL VA-02 Kesselfreigabe ........... Bei Einstellung HOLZ startet das Pelletmodul nicht Zündung ............Programmierung der optional erhältlichen Zündung am Holzmodul Programm AUS ........... Heizung AUS Warmwasser AUS (Frostschutzfunktion aktiv) Programm NORMAL ........Heizung EIN Warmwasser EIN (Winterbetrieb) Programm WARMWASSER ......Heizung AUS Warmwasser EIN (Sommerbetrieb) -
Seite 20: Heizkreis
6.2.1 HEIZKREIS BS-03 Betrieb Pumpe ......Beeinflusst den Betriebsstatus des Heizkreises Witterung ......Automatische oder manuelle Aktivierung der Mehrfach Uhrenprogramme KALT,MILD oder WARM ** Uhrenprogramm ....Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL Uhrenprogramm (kalt) ... Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL Uhrenprogramm (mild) .. -
Seite 21: Warmwasser
6.2.2 WARMWASSER BS-03 Betrieb Pumpe ......Einstellung der SLP Pumpen Betriebsart / Werkseinstellung = Auto Uhrenprogramm WW ....Einstellung der Warmwasser-Ladezeiten für Programm NORMAL (Winterbetrieb) Uhrenprg. WW Sommer ....Einstellung der Warmwasser-Ladezeiten für Programm WARMWASSER (Sommerbetrieb) WW Solltemperatur ...... Einstellung der Warmwassersolltemperatur WW Vorrang ......... -
Seite 22: Fernleitung
6.2.4 FERNLEITUNG LADEPUMPE / ZUBRINGERPUMPE BK-02 Betrieb Pumpe ......Einstellung der Fernleitungs-Betriebsart / Werkseinstellung = Auto Ladeprogramm ...... Einstellung des Fernleitungspuffer-Ladeprogramm Uhrenprogramm ....Einstellung der der Fernleitungs-Betriebszeiten Puffer Soll ......Einstellung der Puffersolltemperatur (empfohlene Einstellung bis maximal 70 °C) Puffer min ......Einstellung der niedrigsten Temperatur am Fernleitungspuffer OBEN (T3) zurück zur KUNDENEBENE .... -
Seite 23: Kundenmenü Pellets
Internetverbindung kann der Kessel über W-LAN erreicht werden Kesselnummer ..........zeigt die Kesselseriennummer an Schlüssel ............zeigt den von GUNTAMATIC empfohlenen Sicherheitsschlüssel an Warmwasseranzeige ........legt fest, welcher Warmwasserspeicher Online visualisiert wird Diagramm Intervall ........legt das Aktualisierungsintervall für die Online-Diagramme fest Datenaktualisierung ........ -
Seite 24: Servicebene
FACHPARTNER VA-02 ACHTUNG: Änderungen in sämtlichen Menüs der Serviceebene dürfen nur von GUNTAMATIC autorisierten Personen durchgeführt werden. Eigenmächtige Änderungen sind nicht erlaubt und können zu gravierenden defekten an der Heizanlage und unter Umständen sogar zu lebensbedrohlichen Situationen führen! Resetdaten ........................ -
Seite 25: Inbetriebnahme
6.2.8.2 INBETRIEBNAHME Anlage ................Auswahl: BIO VARIO Type ................Auswahl: 13 / 17 Reinigung ........... Auswahl: Ja / Nein halbautomatisch Pumpendrehzahl ............Auswahl: Zündung vorhanden ........Auswahl: Ja / Nein am Holzmodul Filter vorhanden ............Auswahl Nein / HM / PM / PM+HM Pelletmodul vorhanden .......... -
Seite 26: Parameter Heizkreis Estrichheizen
INFO ZUP / LAP ....Aktivierung der Fernleitungsfunktion laut Anlagenschema vornehmen. ERW ......Aktivierung einer Heizkreiserweiterung mit zusätzlichem Wandgerät Set-MK 261. Zuordnung des Wandgerät: Serviceebene / Parameter Fernleitung 0-2 / Quelle. Die Einstellung legt fest, aus welcher Quelle die Energie für die Fernleitung bezogen wird. Die Funktion Zusatz kann nur aktiviert werden, wenn folgende Einstellungen im Inbetriebnahmemenü... -
Seite 27: Parameter Warmwasser
6.2.8.4 PARAMETER WARMWASSER VA-021 Warmwasser / Zusatz WW vorhanden ......Auswahl: Ja / Nein Warmwasser Hysterese..........Auswahl: Werkseinstellung = 10°C Warmwasserpumpe Freigabe ........Auswahl: Werkseinstellung = 40°C Kesselüberhöhung........Auswahl: Werkseinstellung = -8°C bei Pelletsbetrieb Benennung Warmwasserkreis ........Auswahl: Änderung der Benennung möglich zurück zur SERVICEEBENE .... -
Seite 28: Parameter Rücklaufmischer
6.2.8.6 PARAMETER RLM RÜCKLAUFMISCHER VA-02 Betrieb Rücklaufmischer ..........Auswahl: Werkseinstellung = Auto Rücklaufmischer Laufzeit ..........Auswahl: Werkseinstellung = 140 Sek. Rücklauftemperatur Soll .......... Auswahl: Werkseinstellung = 55°C Rücklaufmischer Delta T ......... Auswahl: Werkseinstellung = 15°C Anfahrentlastung ............. Auswahl: Werkseinstellung = Ja zurück zur SERVICEEBENE .... -
Seite 29: Parameter Fernleitung
Bei (Fern-) Leitungen kann zum Beispiel ein durch die Länge der Leitung verursachter Temperaturverlust ausgeglichen werden. Eine Einstellung von zum Beispiel 2°C Verlust. bewirkt eine Erhöhung der Solltemperatur um den eingestellten Wert. 6.2.8.9 ANLAGENEINSTELLUNGEN HOLZMODUL Anlage ................Auswahl: BIO-VARIO Type ................Auswahl: 13 / 17 Holzmodul ..............Auswahl: 14 kW / 22 kW Reinigung ........... - Seite 30 Lambdasonde Korrektur ..........Auswahl: Werkseinstellung = 0,0mV Lambdasonde Kennlinie ..........Auswahl: Werkseinstellung = 0,0% A2-Klappe manuell ............Auswahl: Werkseinstellung = 50% PC-Überwachung ............Auswahl: Werkseinstellung = Nein GSM Rufnummer 1-3 ............ Auswahl: Telefonnummern eingeben SD-Logging ......Auswahl: Werkseinstellung = AUS vor beenden - Parameter Speichern SD-Daten ..............
-
Seite 31: Anlageneinstellungen Pelletsmodul
ANLAGENEINSTELLUNGEN PELLETSMODUL Brennstoff ..............Auswahl: Werkseinstellung = 2 FW vorhanden ..........Auswahl: Werkseinstellung = Ja Fotosensor FW kalibrieren ............... Auswahl: Werkseinstellung = AUS FW Korrektur Pmin ............Auswahl: Werkseinstellung = 100 kOhm FW Korrektur Pmax ............Auswahl: Werkseinstellung = 0 kOhm Lambdasonde.............. -
Seite 32: Kundeneinstellungen
KUNDENEINSTELLUNGEN 7.1 HEIZUNG EINSCHALTEN / AUSSCHALTEN BS-01 PROGRAMMWAHL drücken ▼ AUS ......Heizung und Warmwasser abgeschaltet Programm NORMAL ....Heizung und Warmwasser eingeschaltet Programm WARMWASSER ..nur Warmwasser eingeschaltet Programm weitere INFO’s zur Programmwahl ..........siehe Kapitel 6.1 zurück zur HAUSEBENE ......siehe Kapitel 6.0... -
Seite 33: Heizzeiten Programmieren
7.2 HEIZZEITEN PROGRAMMIEREN BS-01 Für jeden Heizkreis können pro Tag bis zu drei „EIN / AUS“ Schaltzeiten programmiert werden. Mittels Blockprogrammierung können alle Tage einer Woche gleichzeitig programmiert werden. 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼ 3) auf den Uhrenprogramm-Button drücken ▼... -
Seite 34: Raumtemperatur
7.3 RAUMTEMPERATUR HEIZKURVE ANPASSEN BS-01 Durch Ändern der Heizkurve, kann die Raumtemperatur angepasst werden. Durch eine höhere Heizkurve wird eine höhere Raumtemperatur erreicht. Die Heizkurve nur tageweise und maximal im Zehntelbereich verändern. 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼... -
Seite 35: Warmwassertemperatur Anpassen
7.4 WARMWASSERTEMPERATUR ANPASSEN BS-01 Durch Ändern der Solltemperatur kann die Warmwassertemperatur angepasst werden. 1) KUNDENEBENE drücken ▼ 2) auf den Warmwasser Button drücken ▼ 3) auf den Solltemperatur-Button drücken ▼ „ÄNDERN" mit oder „SPEICHERN“ mit zurück zur HAUSEBENE ......siehe Kapitel 6.0... -
Seite 36: Raumtemperatur Anpassen
7.5 RAUMGERÄT BEDIENEN BS-01 Montageort Das Raumgerät in einer Höhe von ca. 1,5 m an einer Innen- wand montieren. Der zweckmäßigste Raum ist dort, in dem sich die Bewohner am häufigsten aufhalten. In diesem Raum dürfen die Heizkörper nicht mit Thermostatventilen aus- gerüstet sein (Ventile ganz öffnen). - Seite 37 Skizze:...
-
Seite 38: Betrieb Der Heizanlge
BETRIEB DER HEIZANLAGE BS-03 Erstinbetriebnahme Die Erstinbetriebnahme und Grundeinstellung der Anlage darf ausschließlich durch GUNTAMATIC-Fachpersonal oder auto- risierte Partner erfolgen. Täglicher Betrieb Reinigen Sie die Heizanlage genau nach den Vorgaben im Kapitel „Reinigung/Pflege“. Der Reinigungsaufwand ist stark abhängig von der Qualität des Brennstoffes und erfordert möglicherweise höheren Reinigungsaufwand bei Verwendung... -
Seite 39: Brennstoff
Betrieb der Anlage gewährleisten. Der Preis sollte immer hinter den Qualitätsanforderungen bewertet werden und es ist daher dringend anzuraten, nur gute Qualität zu verwenden. GUNTAMATIC Holzvergaser sind für Brennstoffe der Brenn- stoffklasse 4 (laut BImSchV § 3 Abs 1) geeignet. empfohlene Qualitätskriterien naturbelassenes Scheitholz ... -
Seite 40: Pellets
8.2.2 PELLETS BS-04 Um einen problemlosen Heizbetrieb der Feuerung zu erreichen, muss die Qualität des Brennstoffes stimmen. Nur mit hochwertigen Pellets lässt sich ein zuverlässiger und störungsfreier Betrieb der Anlage gewährleisten. Der Preis sollte immer hinter den Qualitätsanforderungen bewertet werden und es ist daher dringend anzuraten, nur qualitäts- gesicherte Produkte zu verwenden. -
Seite 41: Brennstofflager Befüllen
8.3 BRENNSTOFFLAGER BEFÜLLEN BI-01 Das Brennstofflager darf keinesfalls während des Heizbetriebes befüllt werden! Mindestens 1 Stunde vor dem Füllen, muss die Anlage auf Programm „AUS“ gestellt werden! Die Austragschnecke zumindest alle 3 Jahre restlos entleeren! Größere Staubmengen mit einem Staubsauger absaugen! Erstbefüllung / Nachbefüllung Bei der Erstbefüllung und nach jeder vollständigen Entleerung des Brennstofflagers darf das Lager nicht sofort vollständig... -
Seite 42: Verbrennungszuluft
8.4 VERBRENNUNGSZULUFT BM-02 Die Verbrennungsluftzufuhr des Heizgerätes wird anhand der Lambdasonden- und Abgastemperaturüberwachung mittels Servomotor vollautomatisch angepasst. Je nach verwendetem Brennstoff muss die Primärluft dem Kesseltyp entsprechend manuell über den Handschieber (1) voreingestellt werden. Zusätzlich muss die Primärluftverteilung am Luftkanal innen (2) auf den Brennstoff (Rost Ober und Unterluft) eingestellt werden. -
Seite 43: Anheizvorgang
8.5 ANHEIZVORGANG BM-01 manuell die Lufteinstellung am Handschieber kontrollieren; die Fülltür öffnen; Rostschlitze, Durchbrandkanal und Sekundärluftkanal von Asche säubern; bei Variante mit halbautomatischer Wärmetauscher- Reinigung vor jedem Anheizvorgang den Reinigungs- hebel 5 – 10 mal betätigen; bei allen anderen Typen auf einen sauberen Wärmetauscher achten;... -
Seite 44: Heizbetrieb
8.6 HEIZBETRIEB RICHTIGES HEIZEN MIT PUFFER BM-02 Moderne Holzvergaserkessel werden immer in Verbindung mit einem oder mehreren Pufferspeichern betrieben. Grund-voraussetzung für einen reibungslosen Heizbetrieb ist die richtige Brennstoffbeschaffenheit und das sogenannte „richtige Heizen mit Puffer“. Lesen Sie die folgenden Anweisung und Hinweise durch und befolgen Sie diese genau: Anweisung! Grundsätzlich gilt, dass der Kessel erst wieder angeheizt bzw. - Seite 45 Hartholz heizen Um ein optimales Abbrandverhalten bei rein mit Hartholz oder Hartholz gemischt mit etwas Weichholz befeuerten Heizkesseln erreichen, darf Scheitholzgröße max. 9 - 12 cm nicht (Scheitellänge) überschreiten! Die Lufteinstellung am Handschieber und am Luftkanal innen laut Kapitel Verbrennungslufteinstellung vornehmen.
-
Seite 46: Asche Entleeren
8.7 ASCHE ENTLEEREN VA-01 Restglut kann zu Bränden führen! Lagern Sie Asche aus dem Kessel nur an nicht brennbaren Orten! Berühren von heißen Teilen kann zu Hautverbrennungen führen! Den Kessel vor dem Asche entleeren mindestens eine 1/2 Stunde abkühlen lassen! Je nach Qualität und verheizter Brennstoffmenge müssen die Aschebehälter dementsprechend oft entleert werden. -
Seite 47: Reinigung / Pflege
REINIGUNG / PFLEGE Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Stromnetz getrennter Heizanlage durchgeführt werden! Achtung Lebensgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten im Pelletslager nur unter Aufsicht einer zweiten Person, welche sich außerhalb des Lagers befindet, durchgeführt werden! Heizanlage Durch das ausgeklügelte Reinigungssystem wird die laufende... -
Seite 48: Reinigungsschritte
9.1 REINIGUNSSCHRITTE HOLZMODUL BM-02 Füllraum: Nur das mitgelieferte Reinigungsgerät verwenden. Abb. A Aschelade: Die Aschelade regelmäßig entleeren. Abb. B WT-Reinigung: Der Wärmetauscher muss je nach Kesselauslastung dem- entsprechend oft kontrolliert und gereinigt werden. Dazu den Reinigungsdeckel öffnen und die Wärmetauscherröhren mittels Rohrbürste sauber reinigen. -
Seite 49: Zwischenreinigung
9.2 ZWISCHENREINIGUNG HOLZMODUL BM-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Bei Holzbetrieb können Zwischenreinigungen alle 1 bis 2 Wochen erforderlich sein, müssen jedoch mindestens halbjährlich durchgeführt werden. Führen Sie folgende Schritte der Reihe nach aus: 1) Füllraum (2), Rostbereich (3) Flammkanal (7) und die Brennkammer (8) - Seite 50 ZWISCHENREINIGUNG PELLETSMODUL BI-01 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Bei Pelletbetrieb können Zwischenreinigungen alle 2 Wochen bis 3 Monate erforderlich sein, müssen jedoch mindestens halbjährlich durchgeführt werden. Führen Sie folgende Schritte der Reihe nach aus: 1) Die Anlage auf „Programm AUS“...
-
Seite 51: Generalreinigung
9.3 GENERALREINIGUNG HOLZMODUL BM-03 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! Sicherheitshinweis! Das Sicherheitsventil mindestens 1 x jährlich auf ordnungsgemäße Funktion überprüfen. INFO Die Generalreinigung mindestens jährlich durchführen. Dazu - wie beschrieben –... - Seite 52 GENERALREINIGUNG PELLETSMODUL BI-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! Sicherheitshinweis! Das Sicherheitsventil mindestens 1 x jährlich auf ordnungsgemäße Funktion überprüfen. INFO Die Generalreinigung halbjährlich mindestens jedoch jährlich durchführen. Dazu - wie beschrieben - die Punkte 1-8 der Zwischenreinigung und zusätzlich noch die folgenden Punkte durchführen: Führen Sie folgende Schritte der Reihe nach aus:...
- Seite 53 Skizze:...
-
Seite 54: Störmeldungen
10 STÖRMELDUNGEN VA-03 Kategorie Auslöser Meldung Quit. Ursachen Aschelade offen Türkontaktschalter defekt Eingang TKS1 offen automatisch Hinweis (F01) Brennkammer offen Kipprost kann Position Ascheraum überfüllt Kipprost kann innerhalb 200 sek. nicht erreichen über Taste Abgaskasten überfüllt Störung nicht auf Position fahren Rostkontrolle Quit. -
Seite 55: Störungsbeseitigung
11 STÖRUNGSBESEITIGUNG Störung Ursache Beseitigung Stromversorgung unterbrochen Stromversorgung, Netzstecker und Hauptschalter überprüfen Kessel keine Funktion Sicherung defekt Sicherungen im Haus und am Kessel überprüfen Rauchrohr ist undicht Undichtheiten beheben Kaminzugregler ungünstig montiert mit Kaminbauer abklären ... - Seite 56 Skizze:...
-
Seite 57: Sicherungswechsel
12 SICHERUNGSWECHSEL BS-01 Nur autorisierte Fachleute dürfen Reparaturarbeiten durchführen! Berühren von Bauteilen, die unter Spannung stehen, ist lebensgefährlich! Auch bei Netzschalter „AUS“ stehen einige Komponenten der Anlage unter Spannung. Bei Reparaturarbeiten ist daher unbedingt durch den „Netzstecker“ oder einen Sicherungsautomaten die Stromzufuhr zur Heizanlage zu unterbrechen! 1) Die Anlage auf Programm „AUS“... -
Seite 58: Parameter Änderungen
15 ENTSORGEN BS-01 Entsorgungsvorschriften beachten! Beachten Sie die vor Ort gültigen Vorschriften für das Entsorgen der anfallen Abfälle und Maschinenteile. Setzen Sie sich mit Ihrem Installateur oder dem GUNTAMATIC Kundendienst in Verbindung. Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge der Montage. -
Seite 59: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Hersteller GUNTAMATIC Heiztechnik GmbH Bruck 7 A-4722 Peuerbach AUSTRIA Produkt BIO VARIO Hiermit erklären wir, dass der vorher benannte Heizkessel in der von uns in Verkehr gebrachten Form grundlegenden Sicherheits- Gesundheitsschutz-Anforderungen nachfolgend angeführten Richtlinien und Normen entspricht. Bei einer nachträglichen, mit uns nicht abgestimmten Modifikation von Anlagenteilen oder der Gesamtanlage verliert diese Erklärung automatisch ihre Gültigkeit. - Seite 60 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
