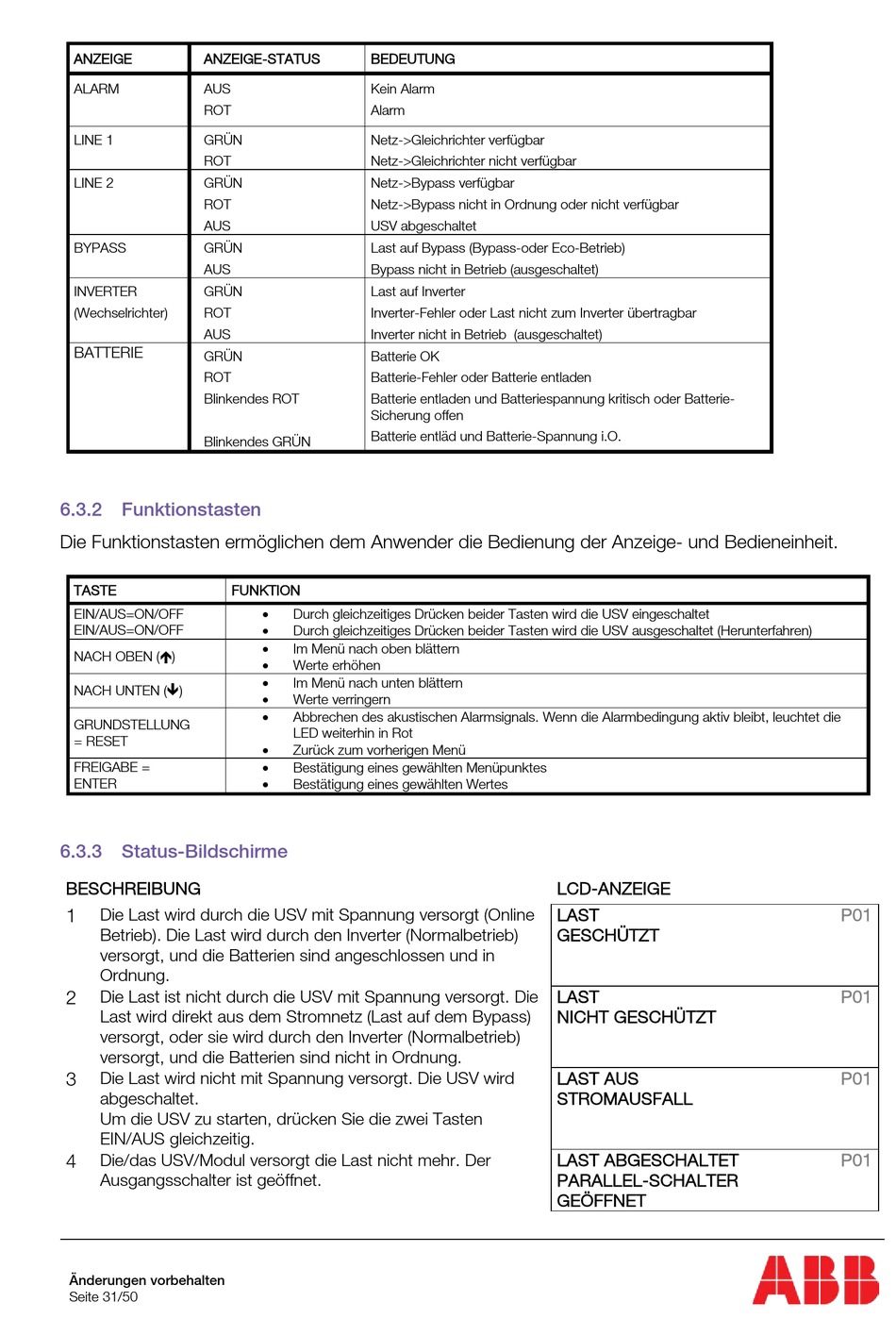

ANZEIGE
ANZEIGE-STATUS
ALARM
AUS
ROT
LINE 1
GRÜN
ROT
LINE 2
GRÜN
ROT
AUS
BYPASS
GRÜN
AUS
INVERTER
GRÜN
(Wechselrichter)
ROT
AUS
BATTERIE
GRÜN
ROT
Blinkendes ROT
Blinkendes GRÜN
6.3.2 Funktionstasten
Die Funktionstasten ermöglichen dem Anwender die Bedienung der Anzeige- und Bedieneinheit.
TASTE
EIN/AUS=ON/OFF
EIN/AUS=ON/OFF
NACH OBEN ()
NACH UNTEN ()
GRUNDSTELLUNG
= RESET
FREIGABE =
ENTER
6.3.3 Status-Bildschirme
BESCHREIBUNG
1
Die Last wird durch die USV mit Spannung versorgt (Online
Betrieb). Die Last wird durch den Inverter (Normalbetrieb)
versorgt, und die Batterien sind angeschlossen und in
Ordnung.
2
Die Last ist nicht durch die USV mit Spannung versorgt. Die
Last wird direkt aus dem Stromnetz (Last auf dem Bypass)
versorgt, oder sie wird durch den Inverter (Normalbetrieb)
versorgt, und die Batterien sind nicht in Ordnung.
3
Die Last wird nicht mit Spannung versorgt. Die USV wird
abgeschaltet.
Um die USV zu starten, drücken Sie die zwei Tasten
EIN/AUS gleichzeitig.
4
Die/das USV/Modul versorgt die Last nicht mehr. Der
Ausgangsschalter ist geöffnet.
Änderungen vorbehalten
Seite 31/50
BEDEUTUNG
Kein Alarm
Alarm
Netz->Gleichrichter verfügbar
Netz->Gleichrichter nicht verfügbar
Netz->Bypass verfügbar
Netz->Bypass nicht in Ordnung oder nicht verfügbar
USV abgeschaltet
Last auf Bypass (Bypass-oder Eco-Betrieb)
Bypass nicht in Betrieb (ausgeschaltet)
Last auf Inverter
Inverter-Fehler oder Last nicht zum Inverter übertragbar
Inverter nicht in Betrieb (ausgeschaltet)
Batterie OK
Batterie-Fehler oder Batterie entladen
Batterie entladen und Batteriespannung kritisch oder Batterie-
Sicherung offen
Batterie entläd und Batterie-Spannung i.O.
FUNKTION
•
Durch gleichzeitiges Drücken beider Tasten wird die USV eingeschaltet
•
Durch gleichzeitiges Drücken beider Tasten wird die USV ausgeschaltet (Herunterfahren)
•
Im Menü nach oben blättern
•
Werte erhöhen
•
Im Menü nach unten blättern
•
Werte verringern
•
Abbrechen des akustischen Alarmsignals. Wenn die Alarmbedingung aktiv bleibt, leuchtet die
LED weiterhin in Rot
•
Zurück zum vorherigen Menü
•
Bestätigung eines gewählten Menüpunktes
•
Bestätigung eines gewählten Wertes
LCD-ANZEIGE
LAST
GESCHÜTZT
LAST
NICHT GESCHÜTZT
LAST AUS
STROMAUSFALL
LAST ABGESCHALTET
PARALLEL-SCHALTER
GEÖFFNET
P01
P01
P01
P01
