6.3 Anzeige- und Bedieneinheit der USV-Anlage
NUR PERSONEN, WELCHE DURCH SERVICETECHNIKER DES
HERSTELLERS ODER EINES VOM HERSTELLER AUTORISIERTEN
SERVICEPARTNERS GESCHULT SIND, DÜRFEN DAS BEDIENFELD, BEI
GESCHLOSSENER USV-TÜR, BETÄTIGEN. ALLE ANDEREN EINGRIFFE IN
DIE USV-ANLAGE DÜRFEN NUR DURCH EINEN SERVICETECHNIKER DES
HERSTELLERS AUSGEFÜHRT WERDEN.
WARNUNG
Die benutzerfreundliche Anzeige- und Bedieneinheit besteht aus drei Teilen:
•
LCD-ANZEIGE
•
Funktionsabbild (Zweifarben-LED)
•
TASTEN
•
SUMMER (akustischer Alarm)
Die 2 x 20 Zeichen umfassende LCD vereinfacht die Kommunikation mit der USV und liefert die nötigen
Überwachungsinformationen über die USV. Die menügesteuerte LCD ermöglicht den Zugriff auf
Folgendes:
•
Event Register (Ereignisprotokoll=Event Log)
•
Anzeige von Messwerten wie z.B. U, I, f, P, Q, S, Last %, Batterie-Laufzeit und Sonstiges
•
Ausführen von Kommandos wie Start und Herunterfahren der USV und Sonstiges
•
Lastübertragung vom INVERTER (Wechselrichter) auf den BYPASS und umgekehrt
•
Diagnose (SERVICE-BETRIEB)
•
Einstellungen und Tests
6.3.1 LED-Anzeigen
Das Blindschaltbild dient zur Anzeige des allgemeinen Status der USV. Die LED-Anzeigen zeigen den
Stromfluss -Status und einen Netzausfall oder eine Lastübertragung vom Inverter zum Bypass und
umgekehrt an. Die betreffenden LED-Anzeigen ändern dann ihre Farben von Grün (normal) auf Rot
(Warnung).
Die LEDs Line 1 (Gleichrichter) und Line 2 (Bypass) zeigen die Verfügbarkeit der Stromversorgung.
Wenn die LEDs INVERTER und BYPASS grün leuchten, zeigen sie an, welche der beiden Pfade die
angeschlossene Last versorgen. Wenn die Batterie die Last aufgrund eines Netzausfalls versorgt,
blinkt die LED-Anzeige BATTERIE auf.
Die LED-Anzeige ALARM ist eine optische Anzeige eines internen oder externen Alarms. Gleichzeitig
wird ein akustischer Alarm aktiviert.
Änderungen vorbehalten
Seite 30/50

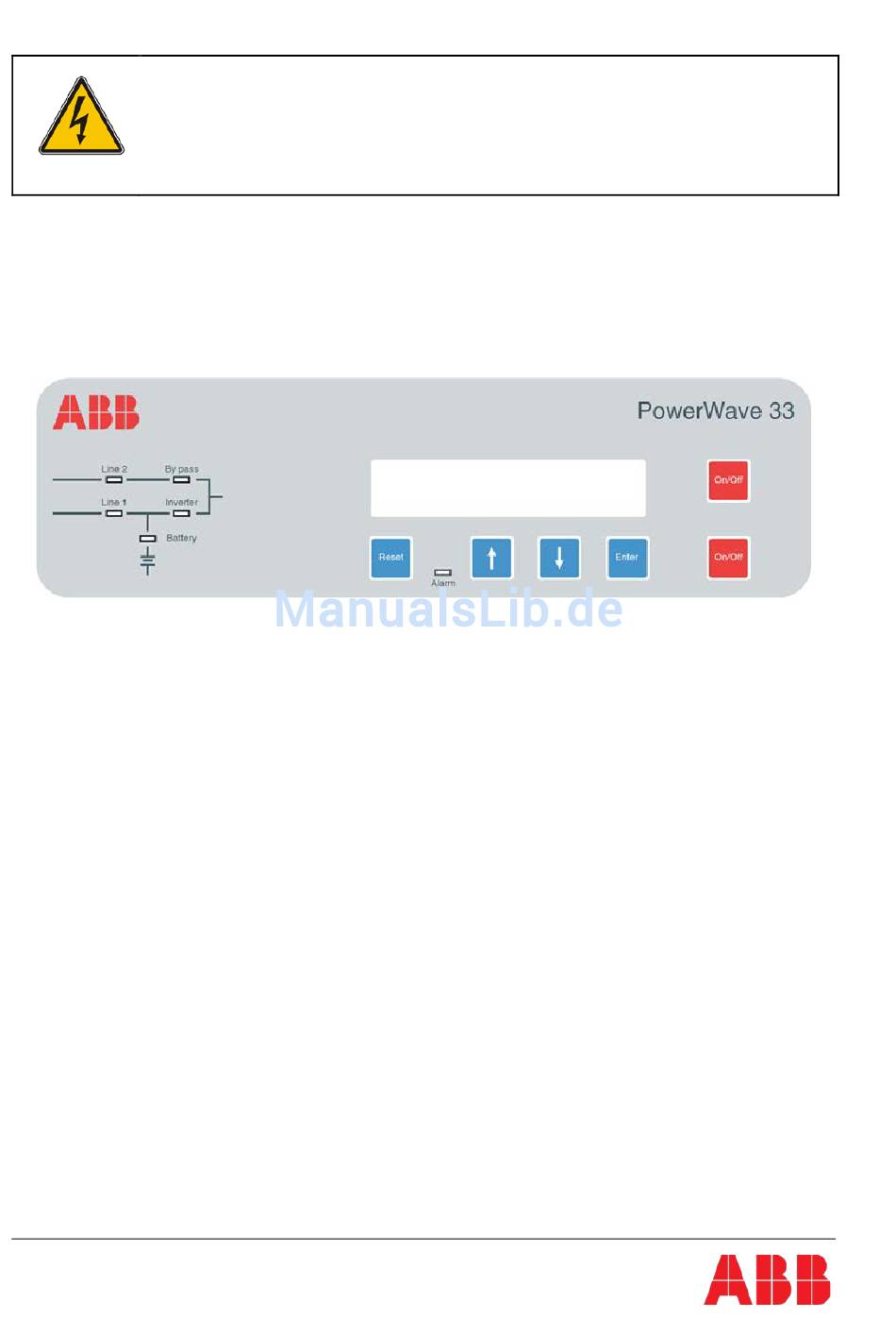

Abbildung 24: PowerWave 33 S3 Anzeige und –Bedieneinheit
