Parametrierung
8.5 Parametereingabe über DriveMonitor
HINWEIS
8.5.1

Installation und Verbindung

8.5.1.1

Installation

8.5.1.2

Verbindung

RS232-Schnittstelle
ACHTUNG
8-14
Detailinformationen zu DriveMonitor entnehmen Sie bitte der
Online-Hilfe ( -Button bzw. F1-Taste).
Den Geräten der MASTERDRIVES Serie ist bei Auslieferung eine DVD
beigelegt. Das auf der DVD gelieferte Bedientool (DriveMonitor) lässt
sich von dieser DVD aus automatisch installieren. Ist auf dem PC für
das DVD-Laufwerk "automatische Benachrichtigung beim Wechsel"
aktiviert, startet beim Einlegen der DVD eine Benutzerführung, über die
sich DriveMonitor installieren lässt. Ist dies nicht der Fall, ist die Datei
"Autoplay.exe" im Root-Verzeichnis der DVD zu starten.
Es bestehen zwei Möglichkeiten, einen PC mit einem Gerät der
SIMOVERT MASTERDRIVES Serie über USS-Schnittstelle zu
verbinden. Die Geräte der SIMOVERT MASTERDRIVES Serie
besitzen sowohl eine RS232 als auch eine RS485 Schnittstelle.
Die standardmäßig auf PCs vorhandene serielle Schnittstelle arbeitet
als RS232 Schnittstelle. Diese Schnittstelle eignet sich nicht für den
Bus-Betrieb und ist somit nur zur Bedienung eines SIMOVERT
MASTERDRIVES Gerätes vorgesehen.
5
9
4
8
3
7
2
6
1
an PC COMx
Buchse

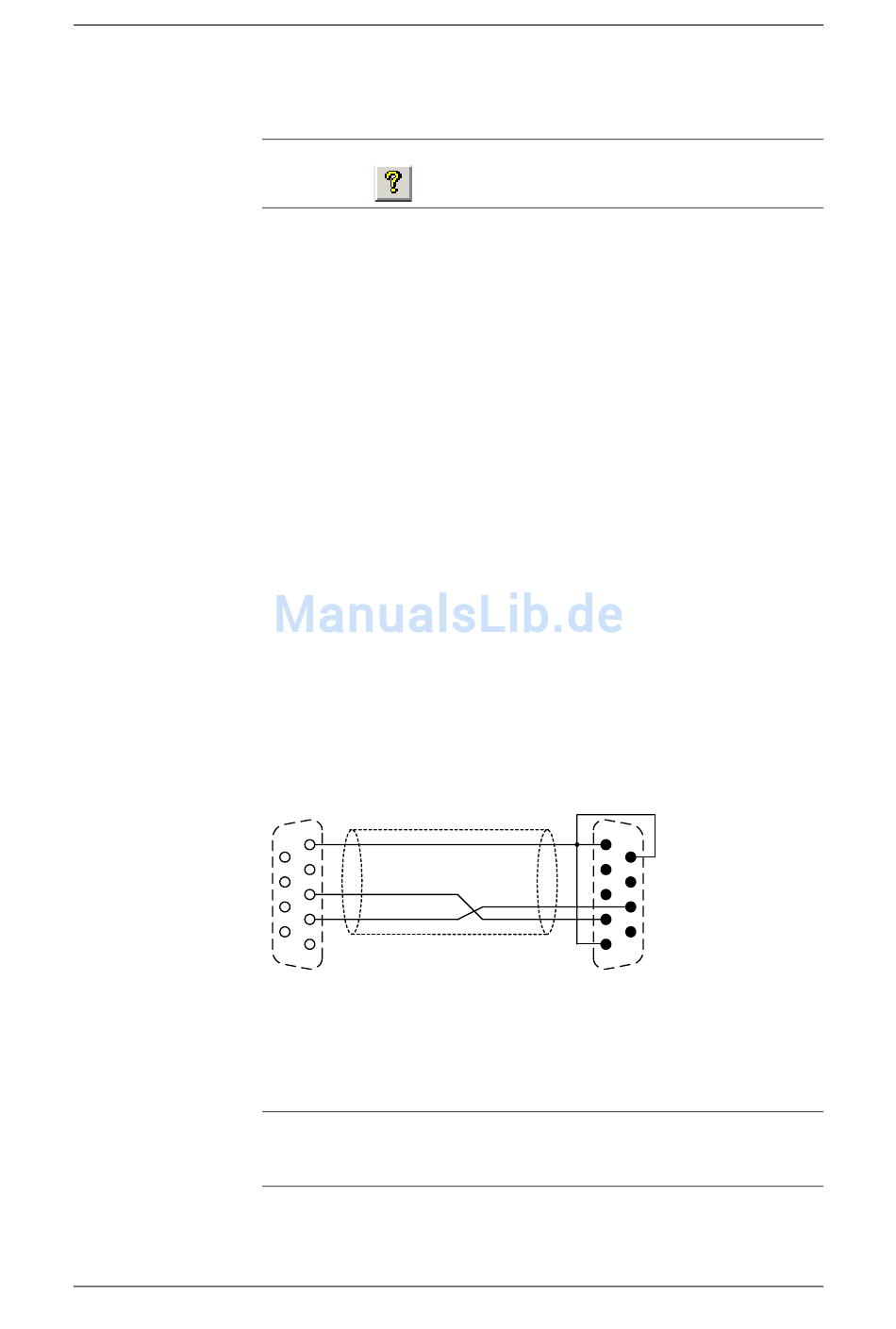

Bild 8-5 Verbindungskabel, für die Verbindung von PC COM(1-4) mit SIMOVERT
MASTERDRIVES X300
DriveMonitor darf nicht über die Sub-D-Buchse X300 betrieben werden,
wenn die dazu parallele SST1-Schnittstelle schon anderweitig genutzt
wird, z. B. Busbetrieb mit SIMATIC als Master.
5
9
4
8
3
7
2
6
1
Geräteseite
-X300 (Kompakt PLUS -X103)
9poliger SUB-D Stecker
6SE7087-6KD50
Betriebsanleitung SIMOVERT MASTERDRIVES
08.2009
X300:
1 n.c. (not connected)
(Kompakt PLUS: RS232 Id)
2 RxD (RS232)
3 Rx+/Tx+ (RS485)
4
5 Masse
6 +5V (OP1S)
7 TxD (RS232)
8 Rx-/Tx- (RS485)
9 Masse
