Betrieb - Scheppach HC24dc Originalanleitung

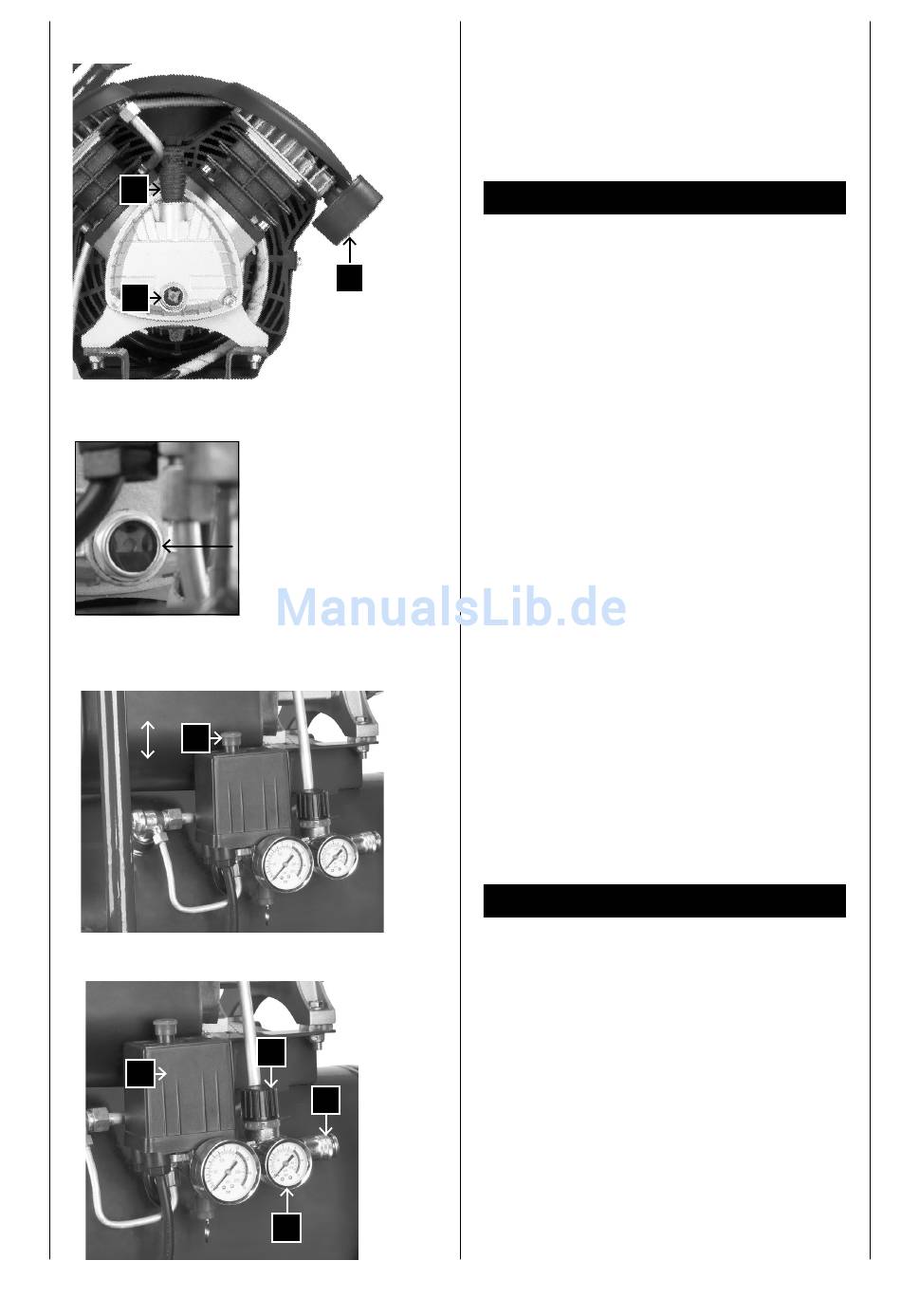

Fig. 3
11
13
Fig. 3.1
Fig. 4
on ein
3
off aus
Fig. 5
2
18 international
12
5
6
7
Öleinfüllschraube Fig. 3
• Vor Inbetriebnahme den Plastikpfropfen entfernen und
durch die Öleinfüllschraube (11) ersetzen.
• Prüfen Sie vor dem Einschalten immer den Ölstand
am Sichtglas (13). Er sollte sich im Idealfall in der Mitte
des roten Kreises befinden (Abb. 3.1).
• Schrauben Sie die Luftfilter (12) auf die Zylinder.
Inbetriebnahm e
Warnung:
Unbedingt vor dem ersten Einsatz Ölstand kontrol-
lieren!
1 Vergewissern Sie sich, dass der Aufstellungsort für
den Kompressor sauber, trocken und gut belüftet ist.
2 Vergewissern Sie sich, dass der Ölstand stimmt und
dass der Luftfilter montiert wurde.
3 Starten Sie den Kompressor, wie im Abschnitt „Kom-
pressor ein- und ausschalten" beschrieben. Beim
ersten Einschalten lassen Sie den Kompressor zehn
Minuten lang bei geöffnetem Ablassventil ohne Last
laufen, damit alle Teile gut geschmiert werden.
Warnung: Weil aus dem Ausgang Druckluft entweicht,
darf der Ausgang nicht gegen die Bedienperson oder
gegen Personen im Umfeld gerichtet werden. Die vom
Gerät ausgestoßene Luft darf nicht eingeatmet werden.
Überprüfen Sie täglich das Überdruckventil.
Ein- und Ausschalten des Kompressors, Fig. 4
1 Überprüfen Sie das Typenschild am Kompressor:
230–240 V (oder 110–120 V).
2 Stecken Sie das Kompressorkabel in eine Standard-
steckdose 240 V (oder 120 V) und schalten Sie das
Gerät ein.
3 Zum Einschalten des Kompressors heben Sie den EIN/
AUS-Schalter (3) an der Druckschalterabdeckung (2) an.
4 Sobald der Betriebsdruck von 8 Bar erreicht ist, schal-
tet sich der Kompressor automatisch aus. Wird im Be-
trieb der Kesseldruck von ca. 8 Bar unterschritten,
schaltet sich der Kompressor wieder automatisch ein
bis der Betriebsdruck von 8 Bar wieder erreicht ist.
5 Um den Kompressor auszuschalten, drücken Sie den
EIN/AUS-Schalter nach unten.

Betrieb

Fig. 5
1 Der Druck im Tank wird durch den Druckschalter un-
ter der Druckschalterabdeckung (2) geregelt. Wenn
der eingestellte Maximaldruck erreicht ist, wird der
Druckschalter aktiviert und der Motor ausgeschaltet.
Der Druck lässt dann nach, so wie die Luft durch das
angeschlossene Werkzeug verbraucht wird, bis der
eingestellte Minimaldruck erreicht ist. Danach schaltet
der Druckschalter den Motor wieder ein. Die Bedie-
nungsperson am Kompressor sollte aufpassen, dass
während des Betriebs unter dem Einfluss des auf- und
absteigenden Drucks im Tank der Motor ein- und aus-
schaltet. Der Motor startet ohne jegliche Vorwarnung.
2 Der Maximal- und Minimaldruck wurden im Werk ein-
gestellt. Diese Einstellungen dürfen nicht geändert
werden.
3 Alle Zubehörteile wurden am einstellbaren Auslass-
ventil (6) angeschlossen.
