Inbetriebnehmen

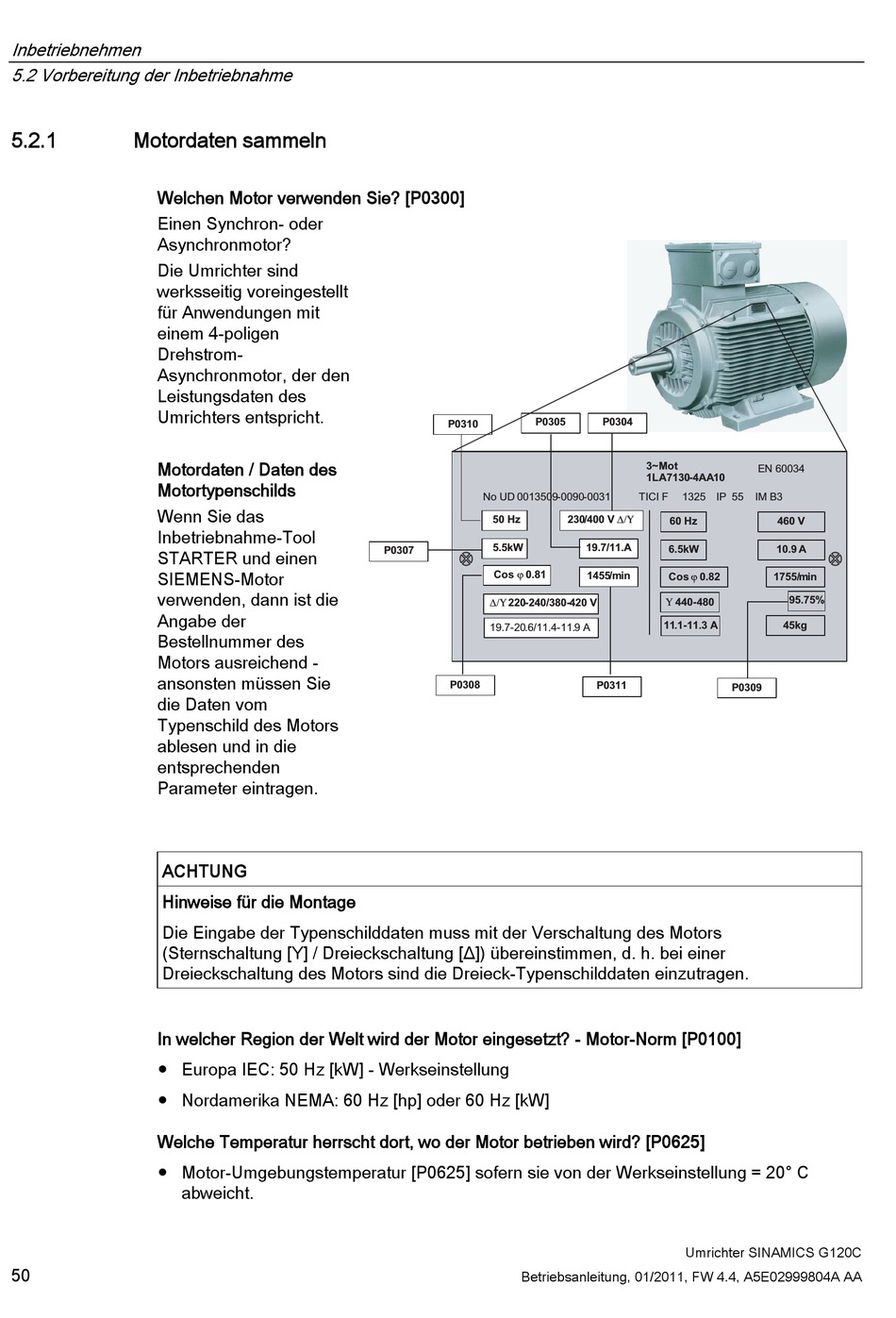

5.2 Vorbereitung der Inbetriebnahme
5.2.1

Motordaten sammeln

Welchen Motor verwenden Sie? [P0300]
Einen Synchron- oder
Asynchronmotor?
Die Umrichter sind
werksseitig voreingestellt
für Anwendungen mit
einem 4-poligen
Drehstrom-
Asynchronmotor, der den
Leistungsdaten des
Umrichters entspricht.
Motordaten / Daten des
Motortypenschilds
Wenn Sie das
Inbetriebnahme-Tool
STARTER und einen
SIEMENS-Motor
verwenden, dann ist die
Angabe der
Bestellnummer des
Motors ausreichend -
ansonsten müssen Sie
die Daten vom
Typenschild des Motors
ablesen und in die
entsprechenden
Parameter eintragen.
ACHTUNG
Hinweise für die Montage
Die Eingabe der Typenschilddaten muss mit der Verschaltung des Motors
(Sternschaltung [Y] / Dreieckschaltung [Δ]) übereinstimmen, d. h. bei einer
Dreieckschaltung des Motors sind die Dreieck-Typenschilddaten einzutragen.
In welcher Region der Welt wird der Motor eingesetzt? - Motor-Norm [P0100]
● Europa IEC: 50 Hz [kW] - Werkseinstellung
● Nordamerika NEMA: 60 Hz [hp] oder 60 Hz [kW]
Welche Temperatur herrscht dort, wo der Motor betrieben wird? [P0625]
● Motor-Umgebungstemperatur [P0625] sofern sie von der Werkseinstellung = 20° C
50
abweicht.
P0305
P0310
No UD 0013509-0090-0031
50 Hz
5.5kW
P0307
Cos ϕ 0.81
Δ/Υ 220-240/380-420 V
19.7-20.6/11.4-11.9 A
P0308
Betriebsanleitung, 01/2011, FW 4.4, A5E02999804A AA
P0304
3~Mot
1LA7130-4AA10
TICI F 1325 IP 55
230/400 V Δ/Υ
60 Hz
19.7/11.A
6.5kW
1455/min
Cos ϕ 0.82
Υ 440-480
11.1-11.3 A
P0311
P0309
Umrichter SINAMICS G120C
EN 60034
IM B3
460 V
10.9 A
1755/min
95.75%
45kg
