5 Betriebsanleitung

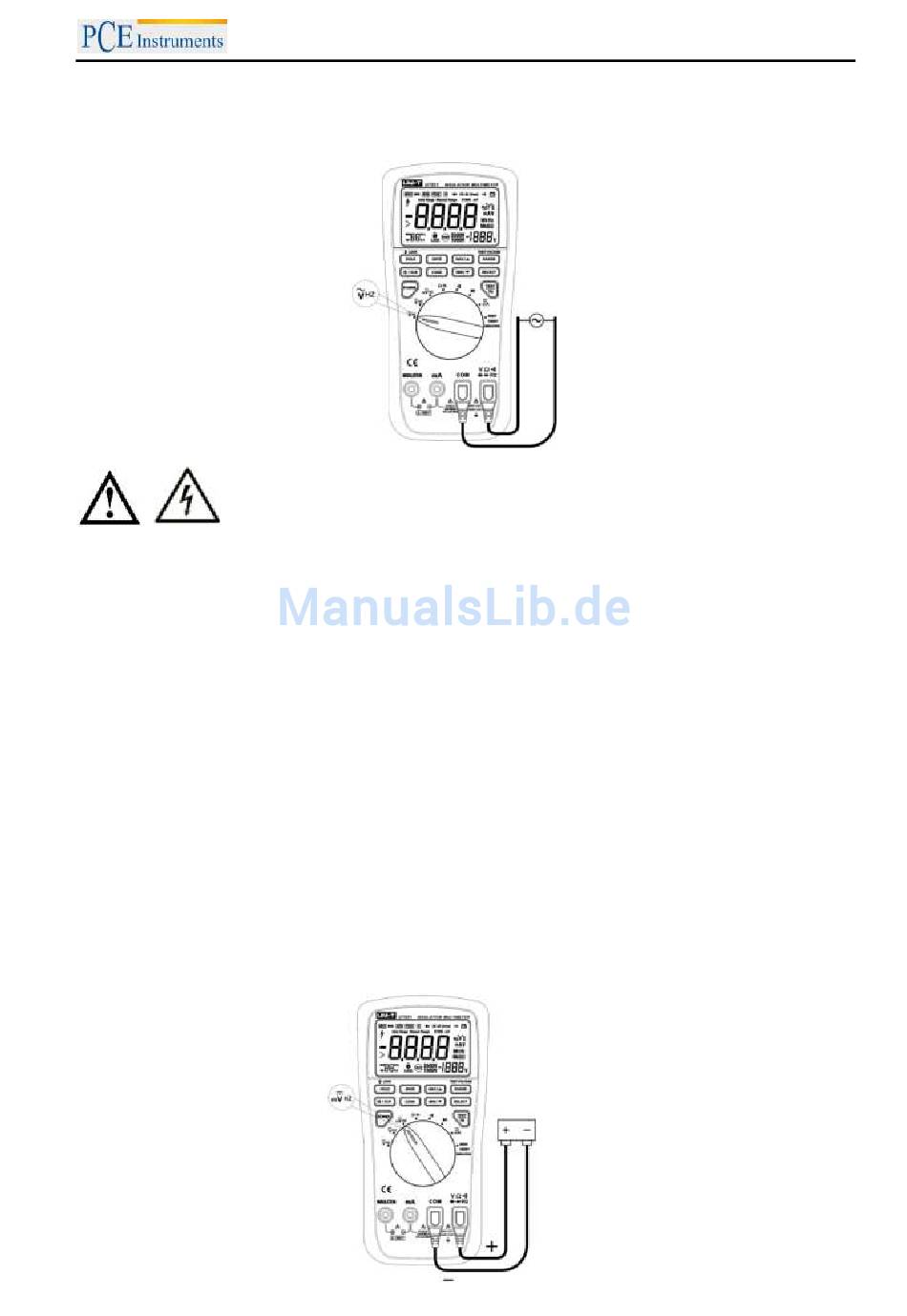

Wechselspannungsmessung
Warnung: Um Verletzungen an Personen und Beschädigungen des Gerätes durch
elektrischen Schlag zu verhindern, versuchen Sie nicht Spannungen über 1000 V zu
messen, auch wenn Messwerte angezeigt werden.
Die Messbereiche für Wechselspannung sind 6 V, 60 V, 600 V und 1000 V. Wenn der Messbereich über-
schritten wird, erfolgt die Anzeige „OL".
Um eine Wechselspannung zu messen:
1. Stecken Sie die rote Prüfleitung in die V-Buchse und die schwarze Prüfleitung in die COM-
Buchse.
2. Stellen Sie den Messfunktionsschalter auf V~.
3. Verbinden Sie die Prüfleitungen mit dem zu messenden Objekt. Der Messwert (True RMS) wird
im Display angezeigt.
Hinweis: Wenn die Größe des zu messenden Wertes unbekannt ist, benutzen Sie die automatische
Messbereichswahl. Alternativ stellen Sie den höchsten Messbereich (1000 V) ein und senken diesen
dann Schritt für Schritt bis ein zufriedenstellendes Ergebnis angezeigt wird. Das Messgerät hat in jedem
Messbereich eine Eingangsimpedanz von 10 MΩ. Dieser Umstand kann zu Ergebnisabweichungen in
Schaltkreisen mit hoher Impedanz führen. Wenn die Impedanz des Schaltkreises ≤ 10 kΩ beträgt, ist der
Fehler vernachlässigbar (0,1 % oder weniger). Nach Abschluss der Messung unterbrechen Sie die Ver-
bindung zwischen dem zu messenden Objekt und den Prüfleitungen. Danach nehmen Sie die Prüfleitun-
gen aus den Anschlussbuchsen des Gerätes.
Gleichspannungsmessung
BETRIEBSANLEITUNG
11
