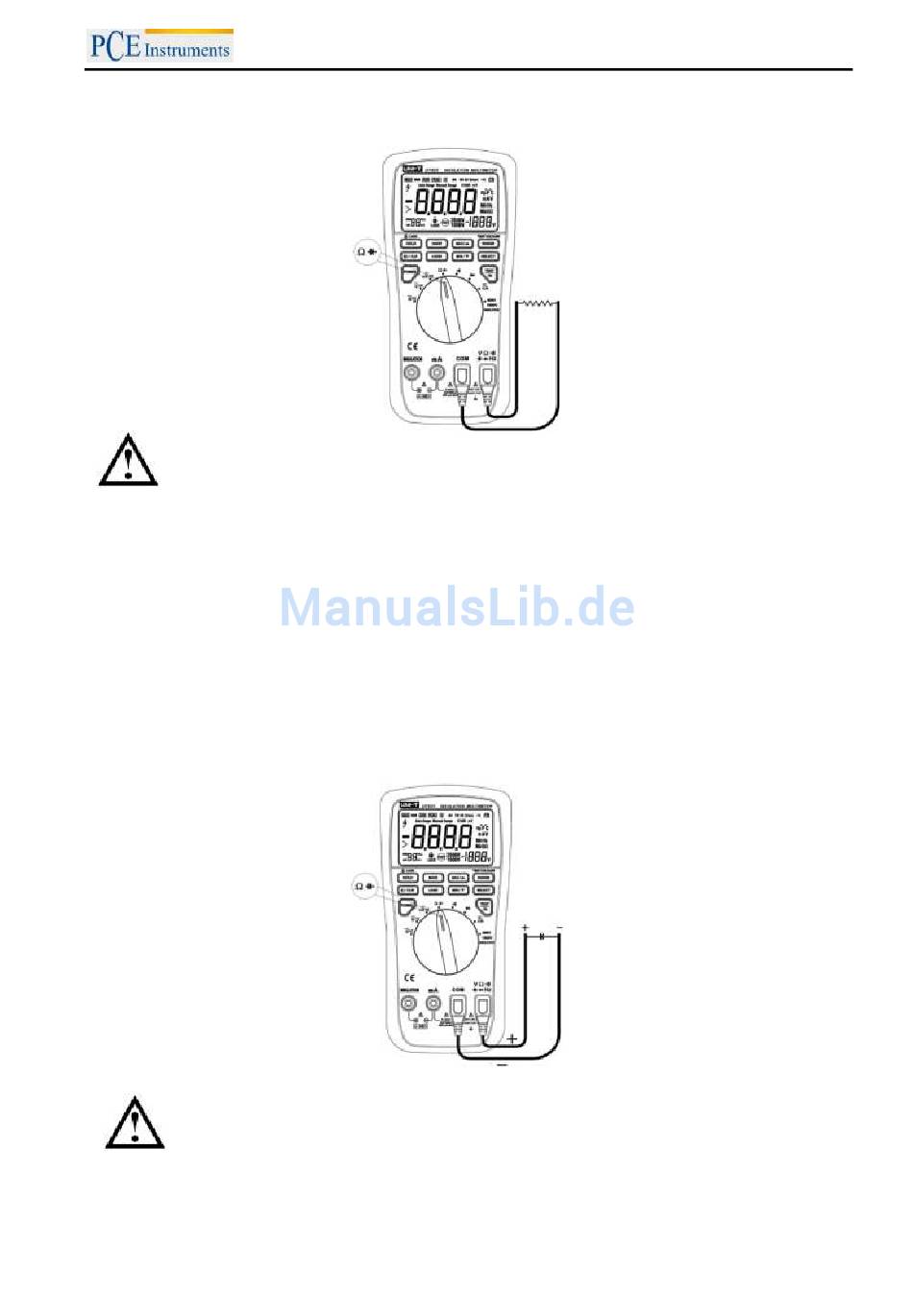

Widerstandsmessung
Warnung: Um elektrischen Schlag sowie Beschädigungen des Gerätes oder der zu testen-
den Objekte zu vermeiden, stellen Sie sicher dass der Stromkreis spannungsfrei ist und alle
Hochspannungskondensatoren entladen sind.
Die Messbereiche für Widerstand sind 600 Ω, 6 kΩ, 60 kΩ und 600 kΩ, 6 MΩ und 40MΩ.
Um den Widerstand zu messen:
1. Stecken Sie die rote Prüfleitung in die Ω-Buchse und die schwarze Prüfleitung in die COM-
Buchse.
2. Stellen Sie den Messfunktionsschalter auf Ω.
3. Verbinden Sie die Prüfleitungen mit dem zu messenden Objekt. Der Messwert wird im Display
angezeigt.
Hinweis: Nach Abschluss der Messung unterbrechen Sie die Verbindung zwischen dem zu messenden
Objekt und den Prüfleitungen. Danach nehmen Sie die Prüfleitungen aus den Anschlussbuchsen des
Gerätes.
Kapazitätsmessung
Warnung: Um elektrischen Schlag, Beschädigungen des Gerätes oder der zu testenden
Objekte zu vermeiden, stellen Sie sicher dass der Stromkreis spannungsfrei ist und alle
Hochspannungskondensatoren entladen sind. Benutzen Sie die Spannungsmessung um
sicherzustellen dass der Kondensator entladen ist.
Die Messbereiche für Kapazität sind 10 nF, 100 nF, 1000 nF, 10 µF und 100 µF.
