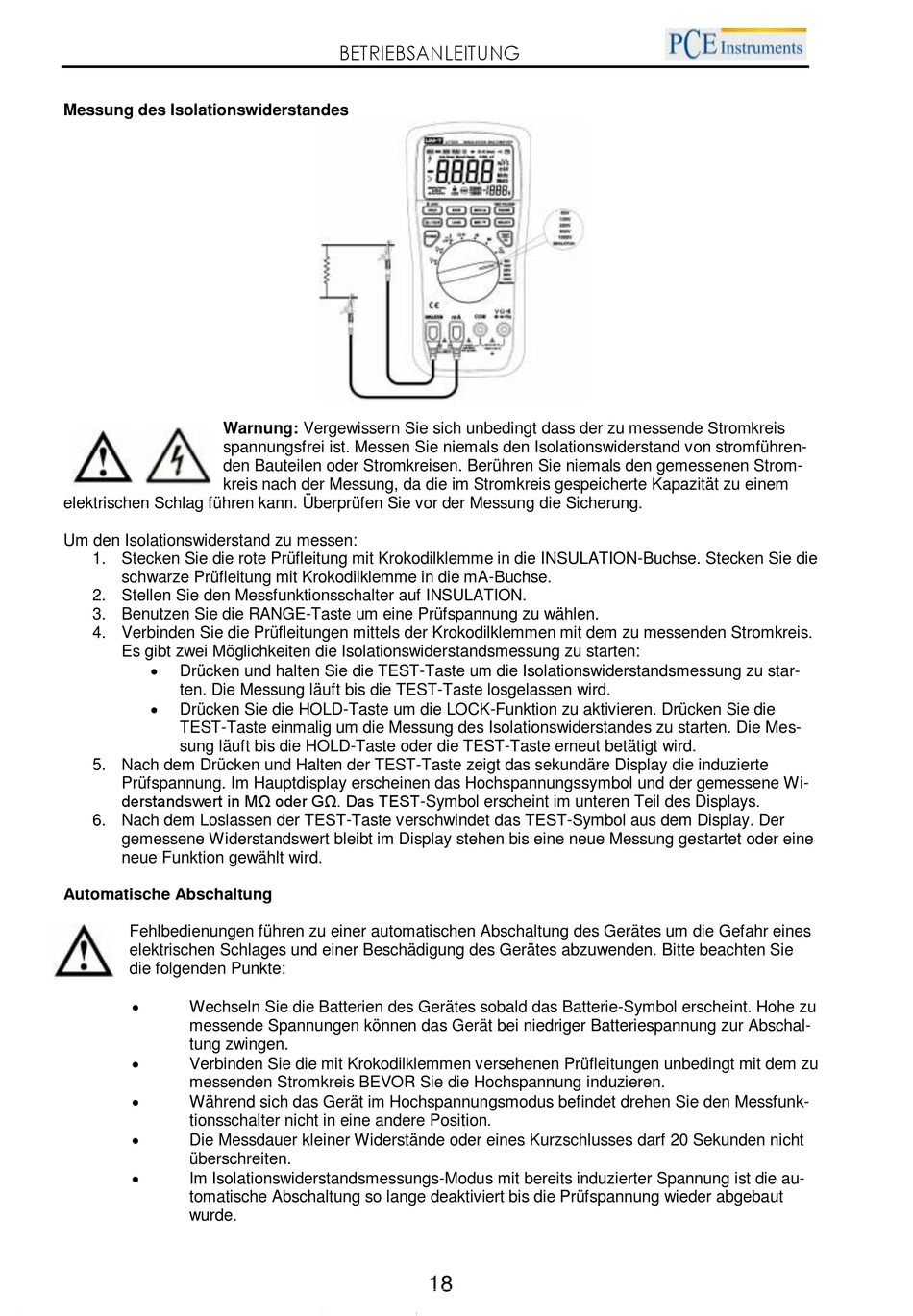

Messung des Isolationswiderstandes
Warnung: Vergewissern Sie sich unbedingt dass der zu messende Stromkreis
spannungsfrei ist. Messen Sie niemals den Isolationswiderstand von stromführen-
den Bauteilen oder Stromkreisen. Berühren Sie niemals den gemessenen Strom-
kreis nach der Messung, da die im Stromkreis gespeicherte Kapazität zu einem
elektrischen Schlag führen kann. Überprüfen Sie vor der Messung die Sicherung.
Um den Isolationswiderstand zu messen:
1. Stecken Sie die rote Prüfleitung mit Krokodilklemme in die INSULATION-Buchse. Stecken Sie die
schwarze Prüfleitung mit Krokodilklemme in die mA-Buchse.
2. Stellen Sie den Messfunktionsschalter auf INSULATION.
3. Benutzen Sie die RANGE-Taste um eine Prüfspannung zu wählen.
4. Verbinden Sie die Prüfleitungen mittels der Krokodilklemmen mit dem zu messenden Stromkreis.
Es gibt zwei Möglichkeiten die Isolationswiderstandsmessung zu starten:
Drücken und halten Sie die TEST-Taste um die Isolationswiderstandsmessung zu star-
ten. Die Messung läuft bis die TEST-Taste losgelassen wird.
Drücken Sie die HOLD-Taste um die LOCK-Funktion zu aktivieren. Drücken Sie die
TEST-Taste einmalig um die Messung des Isolationswiderstandes zu starten. Die Mes-
sung läuft bis die HOLD-Taste oder die TEST-Taste erneut betätigt wird.
5. Nach dem Drücken und Halten der TEST-Taste zeigt das sekundäre Display die induzierte
Prüfspannung. Im Hauptdisplay erscheinen das Hochspannungssymbol und der gemessene Wi-
derstandswert in MΩ oder GΩ. Das TEST-Symbol erscheint im unteren Teil des Displays.
6. Nach dem Loslassen der TEST-Taste verschwindet das TEST-Symbol aus dem Display. Der
gemessene Widerstandswert bleibt im Display stehen bis eine neue Messung gestartet oder eine
neue Funktion gewählt wird.
Automatische Abschaltung
Fehlbedienungen führen zu einer automatischen Abschaltung des Gerätes um die Gefahr eines
elektrischen Schlages und einer Beschädigung des Gerätes abzuwenden. Bitte beachten Sie
die folgenden Punkte:
Wechseln Sie die Batterien des Gerätes sobald das Batterie-Symbol erscheint. Hohe zu
messende Spannungen können das Gerät bei niedriger Batteriespannung zur Abschal-
tung zwingen.
Verbinden Sie die mit Krokodilklemmen versehenen Prüfleitungen unbedingt mit dem zu
messenden Stromkreis BEVOR Sie die Hochspannung induzieren.
Während sich das Gerät im Hochspannungsmodus befindet drehen Sie den Messfunk-
tionsschalter nicht in eine andere Position.
Die Messdauer kleiner Widerstände oder eines Kurzschlusses darf 20 Sekunden nicht
überschreiten.
Im Isolationswiderstandsmessungs-Modus mit bereits induzierter Spannung ist die au-
tomatische Abschaltung so lange deaktiviert bis die Prüfspannung wieder abgebaut
wurde.
