- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung PCE-UT 81B Multimeter Version 1.1 05.10.2011...
-
Seite 2: Inhaltsverzeichnis
Messung von Gleich- und Wechselspannungen und Strömen bietet es auch die Bestimmung von Widerständen, Kapazitäten, Frequenzen und dem Tastverhältnis sowie einen Dioden- und Durchgangstest. Das Handoszilloskop PCE-UT 81B ist für den Einsatz in trockenen und sauberen Umgebungen konzipiert. Lieferumfang... -
Seite 3: Warnsymbole
BETRIEBSANLEITUNG Warnsymbole Wechsel- oder Gleichspannung Gleichspannung Wechselspannung Durchgangstest Diodentest Masseanschluss Doppelte Isolierung Achtung! Gefahr. Bitte ziehen Sie die Bedienungsanleitung zu Rate. Indikator für einen niedrigen Batteriestand. CE-Zeichen Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Die Messspitzen dürfen nie an den blanken Spitzen berührt werden da die Gefahr eines Stromschlages besteht. Gehen Sie bei der Messung von hohen Spannungen besonders vorsichtig vor. Vor dem Öffnen des Gehäuses zum Wechseln der Batterie oder Sicherung, bitte alle Messleitungen entfernen, da sonst die Gefahr eines Stromschlages besteht. -
Seite 5: Gleichspannung
BETRIEBSANLEITUNG Umgebungsbedingungen: Temperatur: 18 – 28 °C Luftfeuchte: <75 % r.F. 3.3.1 Gleichspannung Messbereich Auflösung Genauigkeit Max. Eingangsspannung Eingangswiderstand 400mV 100μV ±(0.8%+8) 10mV 1000V DC oder AC ca. 10MΩ 400V 100mV 1000V ±(0.1%+8) 3.3.2 Wechselspannung Messbereich Auflösung Genauigkeit Max. Eingangsspannung Eingangswiderstand 10mV ±(1%+15) -
Seite 6: Frequenz Und Tastverhältnis
BETRIEBSANLEITUNG 3.3.5 Widerstand Messbereich Auflösung Genauigkeit Max. Eingangsspannung ±(1.2%+5) ±(1%+5) 250VDC oder AC effektiv 400k ±(1.2%+5) ±(1.5%+5) 3.3.6 Diodentest Messbereich Auflösung Max. Eingangsspannung 250V DC oder AC 3.3.7 Durchgangstest Messbereich Auflösung Max. Eingangsspannung 0. 1 250V DC oder AC 3.3.8 Frequenz und Tastverhältnis Messbereich Auflösung... -

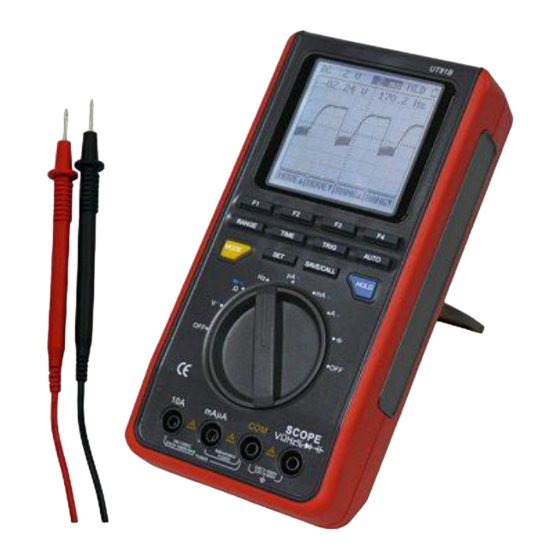

Seite 7: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung 1. LCD Display 2. Tasten zur Bedienung 3. Drehschalter 4. Masse-Anschluss 5. Eingang zur Strommessung (µA, mA) 6. Eingang für die anderen Größen 7. Netzteil-Anschluss 8. USB-Anschluss 9. Eingang zur Strommessung (10 A) Erklärung der Anzeigen des Displays Anzeige Beschreibung Contrast... -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG Über die Tasten können weitere Funktionen aktiviert werden. Taste Beschreibung Funktionstasten. Die Funktion wird jeweils oberhalb der Taste im F1, F2, F3 und F4 Display angezeigt. Bei Messungen mit dem Oszilloskop wählen Sie mit dieser Taste Range zwischen Gleich- und Wechselstrom. Bei Messungen mit dem Oszilloskop betätigen Sie diese Taste Time um die Zeitbasis einzustellen. -
Seite 9: Das Oszilloskop
BETRIEBSANLEITUNG F2: Bk Light = Hintergrundbeleuchtung Hier kann die Helligkeit der Displaybeleuchtung eingestellt werden. Dieses erfolgt ebenfalls mit F2 und F3. Mit F4 wird die Einstellung gespeichert und das Menü verlassen. Bei Betätigung der Taste TRIG wird das Menü ebenfalls verlassen und die Einstellung beibehalten. Allerdings wird diese nicht gespeichert. Bei einer Änderung der Stellung des Drehschalters gehen die Änderungen verloren. -
Seite 10: Speicherung Von Signalformen
BETRIEBSANLEITUNG Wird die Auflösung der vertikalen Achse automatisch eingestellt, geschieht die Anzeige derselben, durch weißen Text, auf schwarzem Hintergrund. Ist sie dagegen vom Benutzer manuell eingestellt worden, steht schwarzer Text auf weißem Hintergrund. Wird die Auflösung der horizontalen Achse automatisch eingestellt, geschieht die Anzeige derselben, durch weißen Text, auf schwarzem Hintergrund. -
Seite 11: Das Multimeter
BETRIEBSANLEITUNG Das Multimeter 5.3.1 Spannungsmessung Warnung: Um Verletzungen von Personen oder Schäden an Gegenständen durch Stromschläge zu vermeiden, verwenden Sie dieses Handoszilloskop PCE-UT 81 B nicht, um Gleichspannungen über 1000 V oder Wechselspannungen über 750 V zu messen. Um eine Spannungsmessung durchzuführen, schließen Sie das Multimeter wie folgt an: 1. -
Seite 12: Strommessung
BETRIEBSANLEITUNG 5.3.2 Strommessung Warnung: Um mögliche Schäden am Messgerät oder Verletzungen des Bedieners zu vermeiden, setzen Sie immer die richtigen Sicherungen in das Multimeter ein. Schalten Sie die Messleitungen nie Parallel zu einem Testobjekt, wenn diese in die Buchsen für die Strommessung eingesteckt sind. - Seite 13 BETRIEBSANLEITUNG 5.3.2.2 Messbereich mA Um eine Strommessung in diesem Messbereich durchzuführen, schließen Sie das Multimeter wie folgt 1. Schließen Sie die rote Messleitung an den Anschluss µAmA an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung 3.
-
Seite 14: Widerstandsmessung
BETRIEBSANLEITUNG 1. Schließen Sie die rote Messleitung an den Anschluss 10A an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung A . 3. Verbinden Sie die Messleitungen mit den jeweiligen Messpunkten. 4. Lesen Sie den Messwert im Display ab. 5. -
Seite 15: Diodentest
BETRIEBSANLEITUNG 1. Schließen Sie die rote Messleitung an den Anschluss Ω an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung Ω 3. Verbinden Sie die Messleitungen mit den jeweiligen Messpunkten. 4. Lesen Sie den Messwert im Display ab. Während der Widerstandsmessung, können Sie über die Funktionstasten F1 bis F4 folgende Einstellungen vornehmen: F1: Wechseln zum Diodentest... - Seite 16 BETRIEBSANLEITUNG 1. Schließen Sie die rote Messleitung an den Anschluss Ω an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung Ω 3. Verbinden Sie die Messleitungen mit den jeweiligen Messpunkten. 4. Lesen Sie den Messwert im Display ab. Während der Widerstandsmessung, können Sie über die Funktionstasten F1 bis F2 folgende Einstellungen vornehmen: F1: Wechseln zum Durchgangstest...
- Seite 17 BETRIEBSANLEITUNG 1. Schließen Sie die rote Messleitung an den Anschluss Ω an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung Ω 3. Verbinden Sie die Messleitungen mit den jeweiligen Messpunkten. 4. Lesen Sie den Messwert im Display ab. 5.
-
Seite 18: Kapazitätsmessung
BETRIEBSANLEITUNG 5.3.6 Frequenzmessung / Tastverhältnis Warnung: Um mögliche Schäden am Messgerät und an dem Testobjekt zu vermeiden, legen Sie in diesem Messmodus keine Spannungen über 42 V effektiv an. Um eine Frequenzmessung durchzuführen oder das Tastverhältnis zu bestimmen, schließen Sie das Multimeter wie folgt an: 1. -
Seite 19: Wartung Und Reinigung
BETRIEBSANLEITUNG 1. Schließen Sie die rote Messleitung an den Anschluss an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung . Bitte vor der Messung mit offenen Messleitungen in den Relativwertmodus gehen, um Messfehler durch interne Kapazitäten zu vermeiden. 3. -
Seite 20: Sicherungswechsel
BETRIEBSANLEITUNG Entfernen Sie alle Messleitungen von dem Messgerät. Schalten Sie das Messgerät aus, indem Sie den Drehschalter auf die Position OFF stellen. Lösen Sie die Schraube des Batteriefachdeckels und entfernen Sie diesen. Wechseln Sie die Batterien. Schließen Sie den Batteriefachdeckel und fixieren Sie diesen mit der Schraube. Sicherungswechsel Warnung: Um mögliche Verletzungen durch einen elektrischen Schlag oder Schäden am Messgerät und an dem Testobjekt zu vermeiden, benutzen Sie immer nur die... -
Seite 21: Reinigung
BETRIEBSANLEITUNG Entfernen Sie alle Messleitungen von dem Messgerät. Schalten Sie das Messgerät aus, indem Sie den Drehschalter auf die Position OFF stellen. Lösen Sie die Schraube des Batteriefachdeckels und entfernen Sie diesen. Lösen Sie die drei Schrauben der Rückwand des Gehäuses und entfernen Sie diese. Entfernen sie die defekte Sicherung indem Sie das eine Ende vorsichtig heraus hebeln und anschließend die Sicherung aus der Halterung nehmen.
