Betriebsanleitung
Das Messgerät kann ausgeschaltet werden, indem der Drehschalter auf die Position OFF gestellt wird. Im
Setup-Menü können Sie weiterhin eine automatische Abschaltung aktivieren, welche das Gerät nach
einer einstellbaren Zeit (1 – 30 min) ausschaltet. Erfolgt keine Anzeige im Display und der Drehschalter
ist nicht in Stellung OFF, vergewissern Sie sich, dass das Gerät nicht durch die automatische
Abschaltung im Standby ist.
Um falsche Messwerte zu vermeiden, welche zu Gefahren für den Benutzer des Messgerätes führen
können, wechseln Sie immer sofort die Batterien, wenn das Batteriesymbol
5.1
Setup-Menü
Über das Setup-Menü können verschiedene Einstellungen vorgenommen und gespeichert werden.
Betätigen Sie dazu die SET –Taste. Nun können Sie über die Funktionstasten F1 bis F4 die einzelnen
Menüs aufrufen:
F1: Auto off = Automatische Abschaltung
Hier kann die Zeit in Minuten, nach der eine automatische Abschaltung erfolgen soll eingestellt werden.
F2 erhöht die Minutenzahl, und F3 verringert sie. Bei OFF ist die automatische Abschaltung deaktiviert.
Mit F4 wird die Einstellung gespeichert und das Menü verlassen. Über die Taste TRIG kann das Menü
verlassen werden, ohne das die Einstellungen geändert werden.
BETRIEBSANLEITUNG
Beschreibung

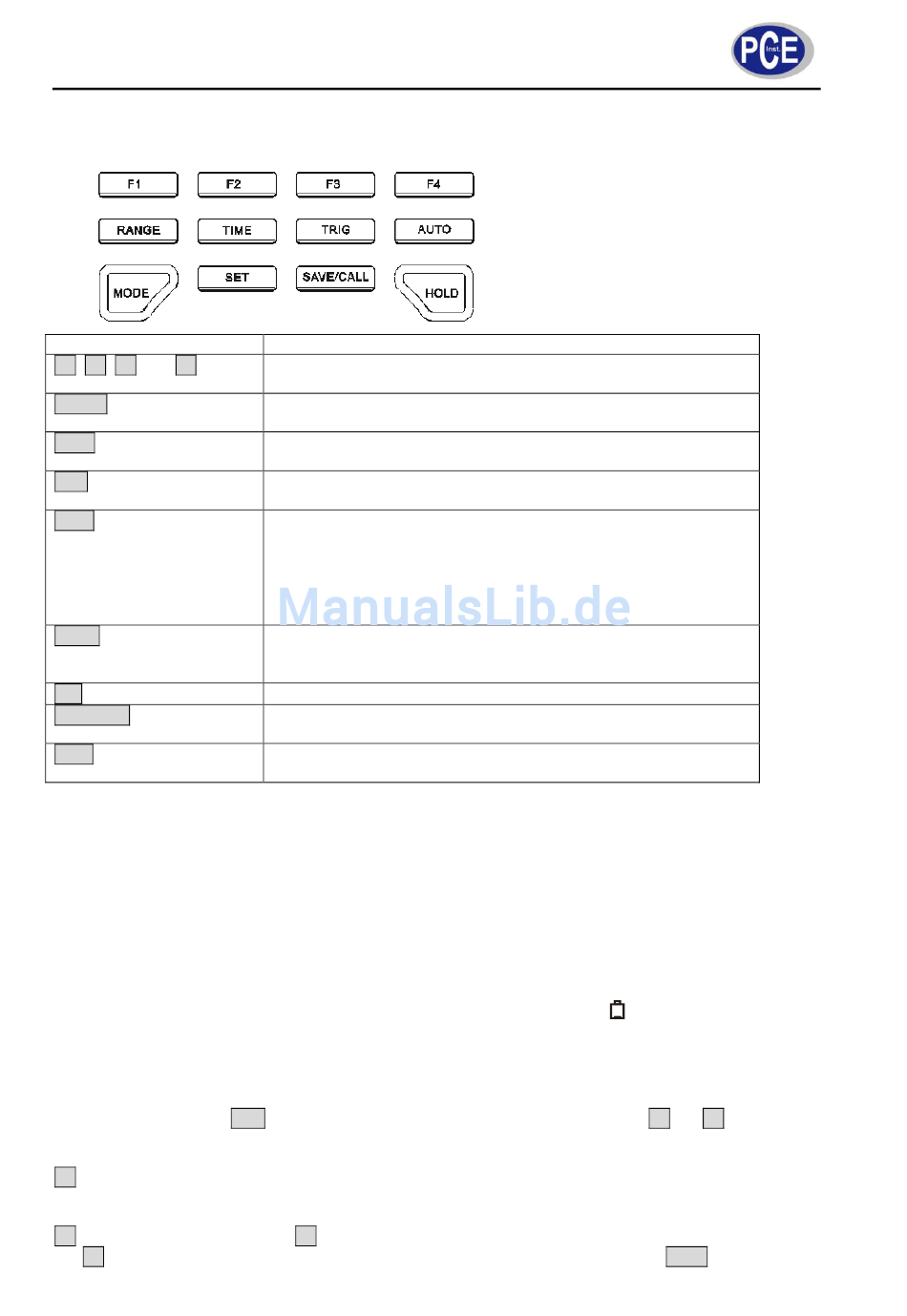

Funktionstasten. Die Funktion wird jeweils oberhalb der Taste im
Display angezeigt.
Bei Messungen mit dem Oszilloskop wählen Sie mit dieser Taste
zwischen Gleich- und Wechselstrom.
Bei Messungen mit dem Oszilloskop betätigen Sie diese Taste
um die Zeitbasis einzustellen.
Bei Messungen mit dem Oszilloskop gelangen Sie mit dieser
Taste ins Triggermenü.
Multimeter: Betätigen Sie diese Taste um die automatische
Bereichswahl zu aktivieren. (Ist nur möglich bei der Spannungs-
Strom- und Widerstandsmessung)
Oszilloskop: Betätigen Sie dieses Taste um automatisch die
optimale Eistellungen für die Zeitbasis und die Vertikale
Auslösung zu finden.
Anhand dieser Taste können Sie zwischen dem Multimeter und
dem Oszilloskop umschalten. Dies ist nur bei den Messgrößen
Spannung, Strom und Frequenz möglich.
Betätigen Sie diese Taste um ins Setup-Menü zu gelangen.
Mit dieser Taste können bei Messungen mit dem Oszilloskop
Signalformen gespeichert und aufgerufen werden.
Betätigen Sie diese Taste um in den Hold-Modus zu gelangen
und um diesen zu verlassen.
8
angezeigt wird.
