1. Drücken Sie die Hz-Taste in einem der Messbereiche mV~, V~ oder
sung zu wählen. Erneutes Drücken der Hz-Taste beendet die Frequenzmessung.
Der höchste Messbereich ist 1 MHz.
Die Signaldämpfung ist bei Verwendung verschiedener Messbereiche und Messstellen unter-
schiedlich. Aus diesem Grund kann auch die erforderliche Eingangsamplitude, abhängig von
Messstelle und Messbereich, unterschiedlich hoch sein.
Es wird empfohlen denn Messbereich
findlichkeit aufweist.
Wenn die Eingangsamplitude höher als 1 Vrms ist, muss zur Durchführung der Messung die
Messfunktion
Sollten Sie einen Stromstärken-Messbereich zur Messung einer Frequenz verwenden, muss das
Input-Signal mindestens 30% des vollen Messbereichs entsprechen. Das Messergebnis kann nur
als Orientierungswert angesehen werden.
Hinweis: Nach Abschluss der Messung unterbrechen Sie die Verbindung zwischen dem zu messenden
Objekt und den Prüfleitungen. Danach nehmen Sie die Prüfleitungen aus den Anschlussbuchsen des
Gerätes.

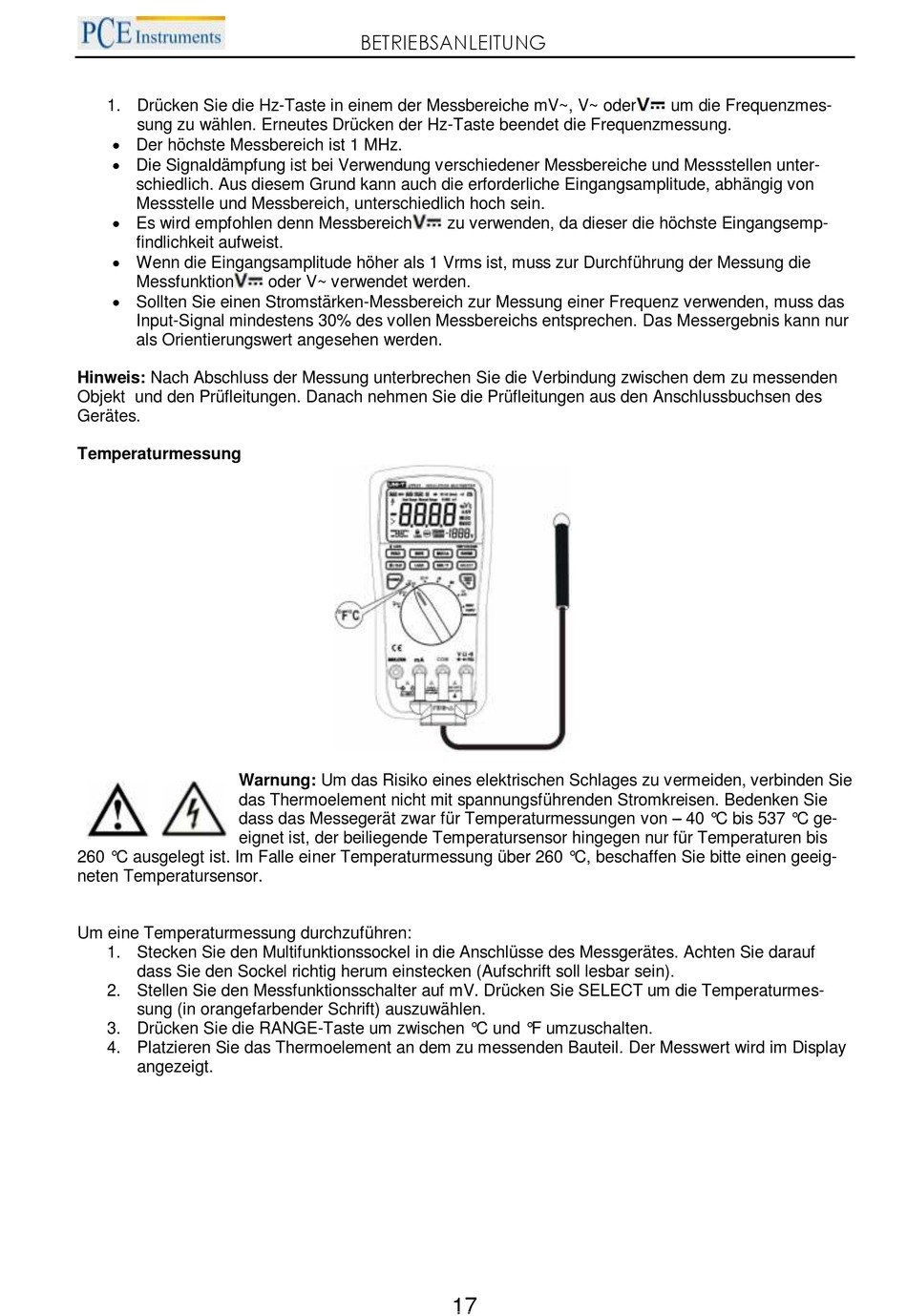

Temperaturmessung
Warnung: Um das Risiko eines elektrischen Schlages zu vermeiden, verbinden Sie
das Thermoelement nicht mit spannungsführenden Stromkreisen. Bedenken Sie
dass das Messegerät zwar für Temperaturmessungen von – 40 °C bis 537 °C ge-
eignet ist, der beiliegende Temperatursensor hingegen nur für Temperaturen bis
260 °C ausgelegt ist. Im Falle einer Temperaturmessung über 260 °C, beschaffen Sie bitte einen geeig-
neten Temperatursensor.
Um eine Temperaturmessung durchzuführen:
1. Stecken Sie den Multifunktionssockel in die Anschlüsse des Messgerätes. Achten Sie darauf
dass Sie den Sockel richtig herum einstecken (Aufschrift soll lesbar sein).
2. Stellen Sie den Messfunktionsschalter auf mV. Drücken Sie SELECT um die Temperaturmes-
sung (in orangefarbender Schrift) auszuwählen.
3. Drücken Sie die RANGE-Taste um zwischen °C und °F umzuschalten.
4. Platzieren Sie das Thermoelement an dem zu messenden Bauteil. Der Messwert wird im Display
angezeigt.
BETRIEBSANLEITUNG
oder V~ verwendet werden.
zu verwenden, da dieser die höchste Eingangsemp-
17
