Externes Gehäuse bei IP 68 (25 bar)-Ausführung
41,6 mm
(1.64")
41,6 mm
(1.64")

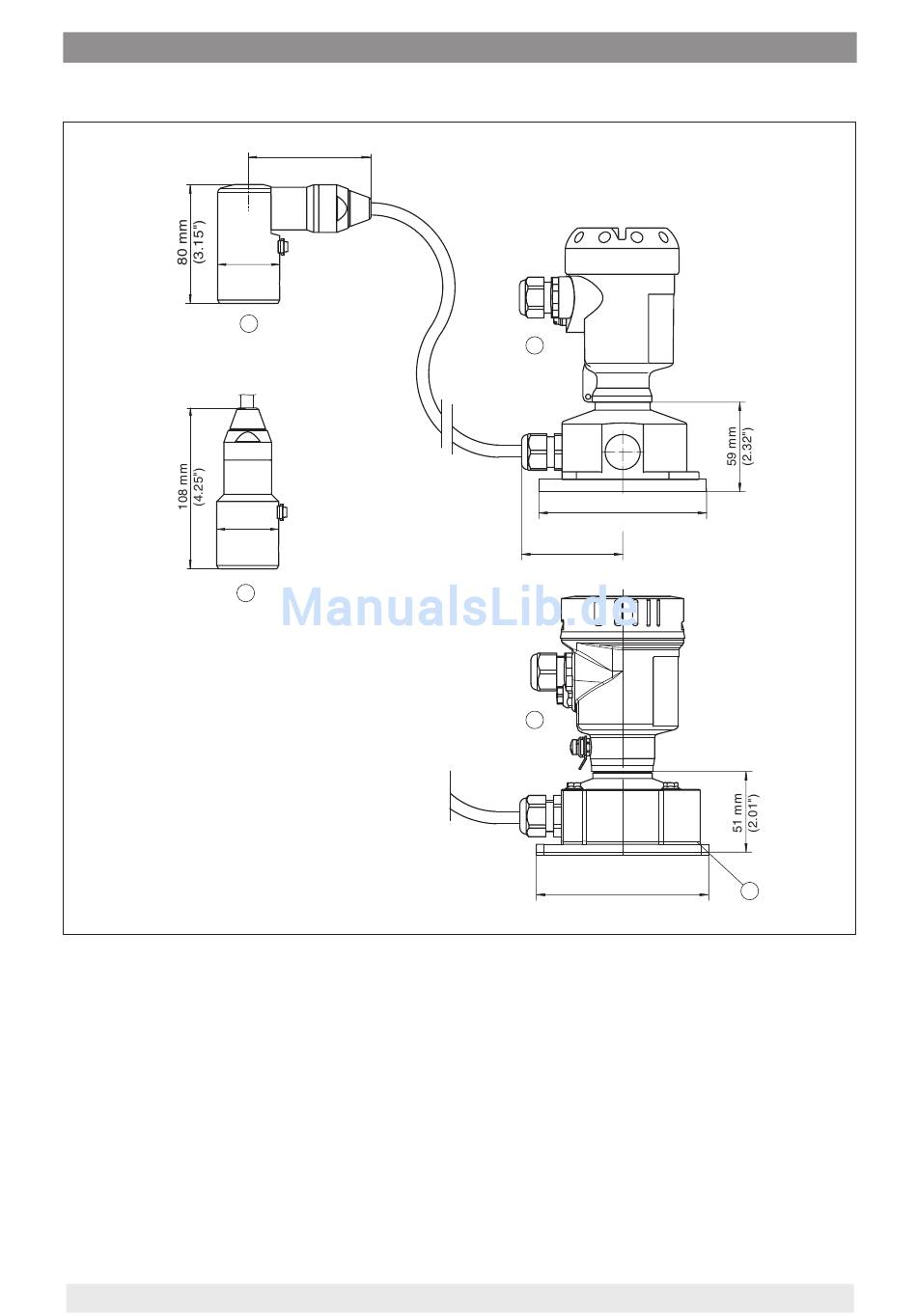

Abb. 49: IP 68 (25 bar)-Ausführung mit externem Gehäuse
1 Seitlicher Kabelabgang
2 Axialer Kabelabgang
3 Kunststoff-Einkammer
4 Edelstahl-Einkammer (elektropoliert)
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
82 mm
(3.23")
1
2
3
110 mm x 90 mm
(4.33" x 3.54")
~ 66 mm
(2.60")
4
110 mm x 90 mm
(4.33" x 3.54")
5
