Edelstahlgehäuse
~ 59 mm
(2.32")
M20x1,5/
½ NPT

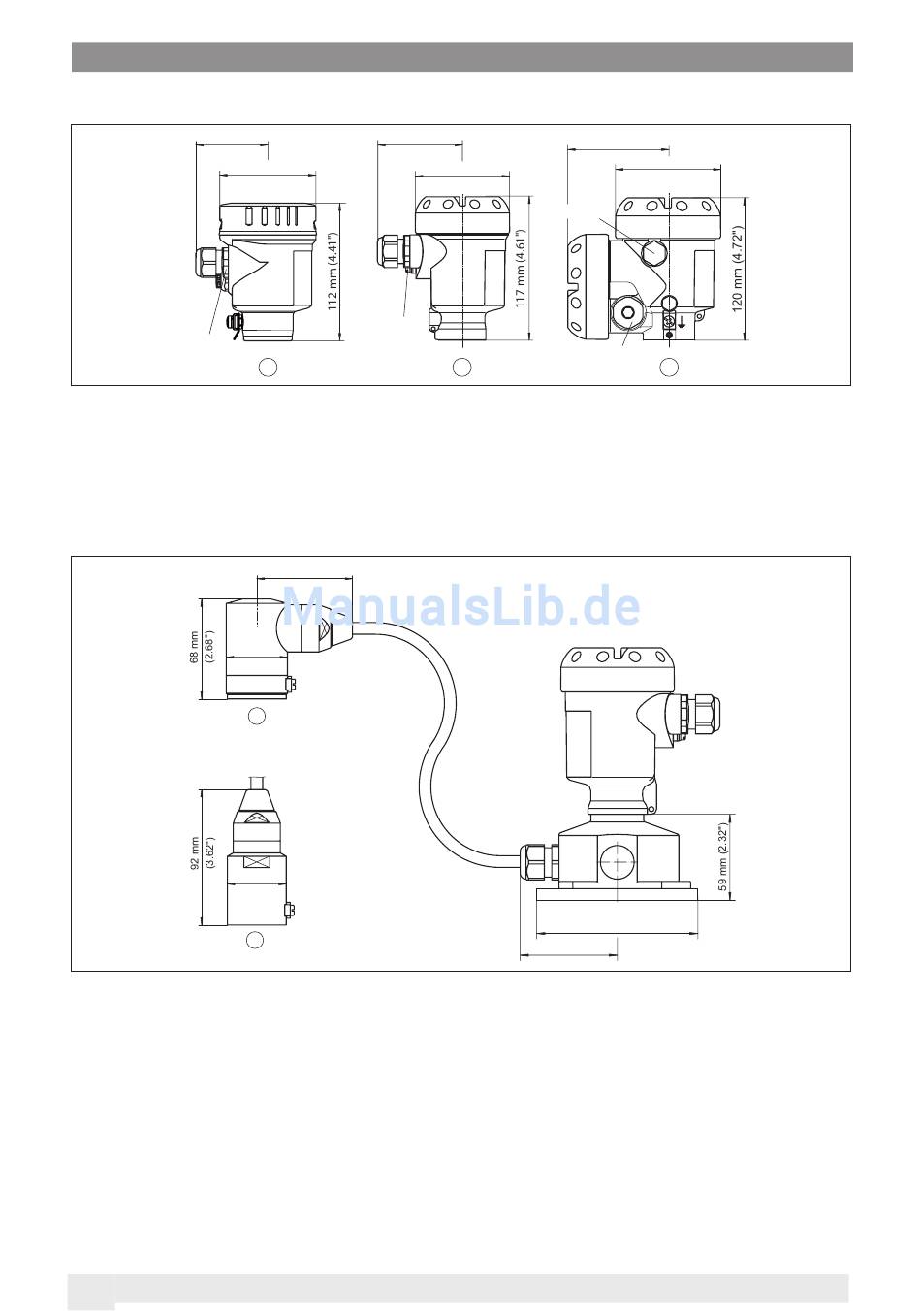

Abb. 19: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul
vergrößert sich die Gehäusehöhe um 9 mm/0.35 in
1 Einkammerausführung elektropoliert
2 Einkammerausführung Feinguss
3 Zweikammerausführung Feinguss
Externes Gehäuse bei IP 68-Ausführung
42 mm
(1.65")
40mm
(1.58")
Abb. 20: IP 68-Ausführung mit externem Gehäuse - Kunststoffausführung
1 Kabelabgang seitlich
2 Kabelabgang axial
44
~ 69 mm
(2.72")
ø 80 mm
(3.15")
M20x1,5/
½ NPT
1
65 mm
(2.56")
1
2
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-1*
~ 87 mm (3.43")
ø 77 mm
(3.03")
M16x1,5
M20x1,5/
2
½ NPT
110 mm x 90 mm (4.33" x 3.54")
~ 66 mm (2.6")
ø 84 mm
(3.31")
3
