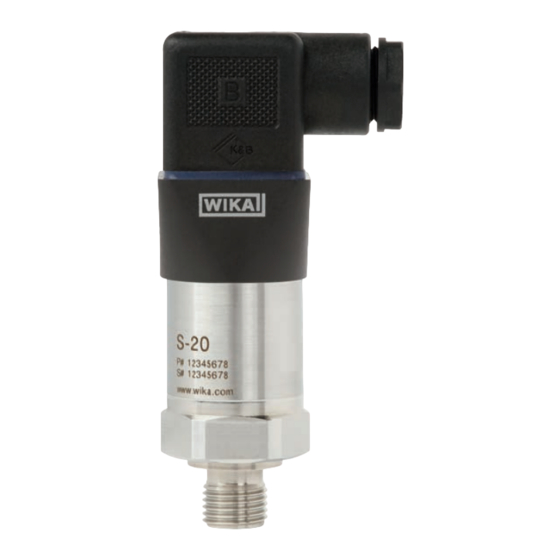

- Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Pressure transmitter, model S-20 Druckmessumformer, Typ S-20 Transmetteur de pression, type S-20 Transmisor de presión, modelo S-20 Pressure transmitter model S-20...
-
Seite 25: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines Sicherheit Technische Daten Aufbau und Funktion Transport, Verpackung und Lagerung Inbetriebnahme, Betrieb Nullpunkteinstellung Wartung und Reinigung Störungen 10. Demontage, Rücksendung und Entsorgung Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 26: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: PE 81.61 - Anwendungsberater: Tel.: +49 9372 132-0 Fax: +49 9372 132-406 support-tronic@wika.de WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 27: Symbolerklärung
Verbrennungen führen kann, wenn sie nicht gemieden wird. Abkürzungen 2-Leiter Die zwei Anschlussleitungen dienen zur Spannungsversorgung. Der Speisestrom ist das Messsignal. 3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung. Eine Anschlussleitung dient für das Messsignal. Positiver Versorgungsanschluss Negativer Versorgungsanschluss Positiver Messanschluss WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 28: Sicherheit
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Druckmessumformers außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. -
Seite 29: Personalqualifikation
Bei gefährlichen Messstoffen wie z. B. Sauerstoff, Acetylen, brennbaren oder giftigen Stoffen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden. WARNUNG! Messstoffreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 30: Typenschild
Hilfsenergie Kodiertes Herstelldatum Ausgangssignal Anschlussbelegung Wird die Seriennummer durch mechanische Beschädigung oder Übermalen unleserlich, ist eine Rückverfolgbarkeit nicht mehr möglich. Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen! WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 31: Technische Daten
61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/UL1585 (NEC oder CEC) sein. Externe Stromkreise müssen für den Betrieb oberhalb 2.000 m geeignet sein, falls der Druckmessumformer ab dieser Höhe verwendet wird. Stromausgang Stromsignal, max. 25 mA ■ Spannungsausgang Max. 12 mA ■ WIKA Betriebsanleitung Druckmessumformer, Typ S-20... - Seite 32 Für Geräte mit Kühlstrecke gilt eine eingschränkte Vibrationsfestigkeit von 10 g, 10 ... 2.000 Hz Dauervibrationsfestigkeit (nach IEC 68-2-6) 10 g Shockfestigkeit (nach IEC 68-2-27) 100 g, 6 ms (500 g, 1 ms für Heavy-Duty-Connector) WIKA Betriebsanleitung Druckmessumformer, Typ S-20...
- Seite 33 Rundstecker M12 x 1 (4-polig, metall) 316L ■ Bayonettstecker (6-polig) 316L + Al ■ Feldgehäuse 316L, 316Ti ■ Heavy-Duty-Connector 316L ■ Kabelausgang IP 67 PA66, PBT/PET GF30 ■ Kabelausgang ½ NPT Conduit 316L ■ Kabelausgang IP 68 316L ■ WIKA Betriebsanleitung Druckmessumformer, Typ S-20...
- Seite 34 MTTF: > 100 Jahre Zulassungen Siehe Typenschild Abmessungen Schlüsselweite: 24 mm Durchmesser: 26,7 Länge: 53 ... 105 mm, mit Kühlstrecke zusätzlich ca. 73 mm Gewicht Ca. 150 g (0,331 lbs), mit Kühlstrecke zusätzlich ca. 350g (0,794 lbs) WIKA Betriebsanleitung Druckmessumformer, Typ S-20...
-
Seite 35: Elektrische Anschlüsse
(-4 ... +176 °F) mit Gegenstecker, gewinkelt, mit IP 67 3 x 0,34 mm² 5,5 mm -25 ... +80 °C angespritztem Kabel (-4 ... +176 °F) 2) Gilt nur bei Verwendung mit Gegensteckern entsprechender Schutzart. WIKA Betriebsanleitung Druckmessumformer, Typ S-20... - Seite 36 (-40 ... +257 °F (cULus: -22 ... +194 °F)) 2) Gilt nur bei Verwendung mit Gegensteckern entsprechender Schutzart. Bei Sondertypennummer, z. B. S-20000, Spezifikationen gemäß Lieferschein beachten. Weitere technische Daten siehe WIKA-Datenblatt PE 81.61 und Bestellunterlagen. WIKA Betriebsanleitung Druckmessumformer, Typ S-20...
-
Seite 37: Aufbau Und Funktion
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung). 5.3 Lagerung Zulässige Bedingungen am Lagerort: Lagertemperatur: -40 ... +70 °C ■ Feuchtigkeit: 67 % relative Feuchte (keine Betauung) ■ WIKA Betriebsanleitung Druckmessumformer, Typ S-20... - Seite 38 Den Druckmessumformer in der Originalverpackung an einem Ort lagern, der die oben gelisteten Bedingungen erfüllt. WARNUNG! Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoffreste entfernen. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw. WIKA Betriebsanleitung Druckmessumformer, Typ S-20...
-
Seite 39: Inbetriebnahme, Betrieb
Gewinde erfolgt die Abdichtung im Gewinde, mit zusätz- rischem Gewinde sind an der Dichtfläche Flach- lichen Dichtwerkstoffen, z. B. PTFE-Band (EN 837-2). dichtungen, Dichtlinsen oder WIKA-Profildichtungen einzusetzen. Hinweise zu Dichtungen siehe WIKA-Datenblatt AC 09.08 oder unter www.wika.de. WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 40: Gerät Einbauen
Wird das Gerät über Kopf eingebaut, ist sicherzustellen dass sich kein ■ Wasser am elektrischen Anschluss und am Blendring sammeln kann. Wasser kann die Druckausgleichsmembrane verschließen. Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de. Montage Kühlstrecke WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 41: Elektrische Montage
UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/UL1585 (NEC oder CEC) erfolgen. Die Stromversorgung muss für den Betrieb oberhalb 2.000 m geeignet sein, falls der Druckmessumformer ab dieser Höhe verwendet wird. WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 42: Nullpunkteinstellung
7. Nullpunkteinstellung 7. Nullpunkteinstellung – WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 43: Wartung Und Reinigung
Prozessanschlusses beschädigen. Hinweise zur Rücksendung des Gerätes siehe Kapitel 10.2 „Rücksendung“. 8.3 Rekalibrierung DKD/DAkkS-Schein - amtliche Bescheinigungen: Wird das Gerät für Wasserstoffanwendunen eingesetzt, ist eine Rekalibrierung nach 6 Monaten erforderlich. Die Grundeinstellungen werden wenn notwendig korrigiert. WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 44: Störungen
Gerät nicht geerdet Gerät erden Stark schwankender Druck des Prozess- Dämpfung; Beratung durch Hersteller mediums Abweichendes Nullpunktsignal Zu hohe/niedrige Einsatztemperaturen Temperatur senken/erhöhen Abweichende Einbaulage Nullpunkt korrigieren Überlast-Druckgrenze überschritten Druck reduzieren Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten. WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 45: Demontage, Rücksendung Und Entsorgung
Werkzeug über die dafür vorgesehene Schlüsselfläche (siehe Kapitel 6.1.2 „Gerät einbauen“). Bei vorhandener Kühlstrecke, ist der untere Sechskant zum Ausschrauben zu verwenden (siehe Kapitel 6.1.2 „Gerät einbauen“) Druckmessumformer nur im drucklosen Zustand demontieren! WIKA Betriebsanleitung Druckmessumformer, Typ S-20... -
Seite 46: Rücksendung
10.2 Rücksendung WARNUNG! Beim Versand des Druckmessumformers unbedingt beachten: Alle an WIKA gelieferten Druckmessumformer müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. Um Schäden zu vermeiden, die Sendung als Transport eines hochempfindlichen Messgerätes kennzeichnen. - Seite 91 WIKA manual de instrucciones transmisor de présion, modelo S-20...
-
