5.4 Anschlussplan externes Gehäuse bei
Ausführung IP 68 (25 bar)

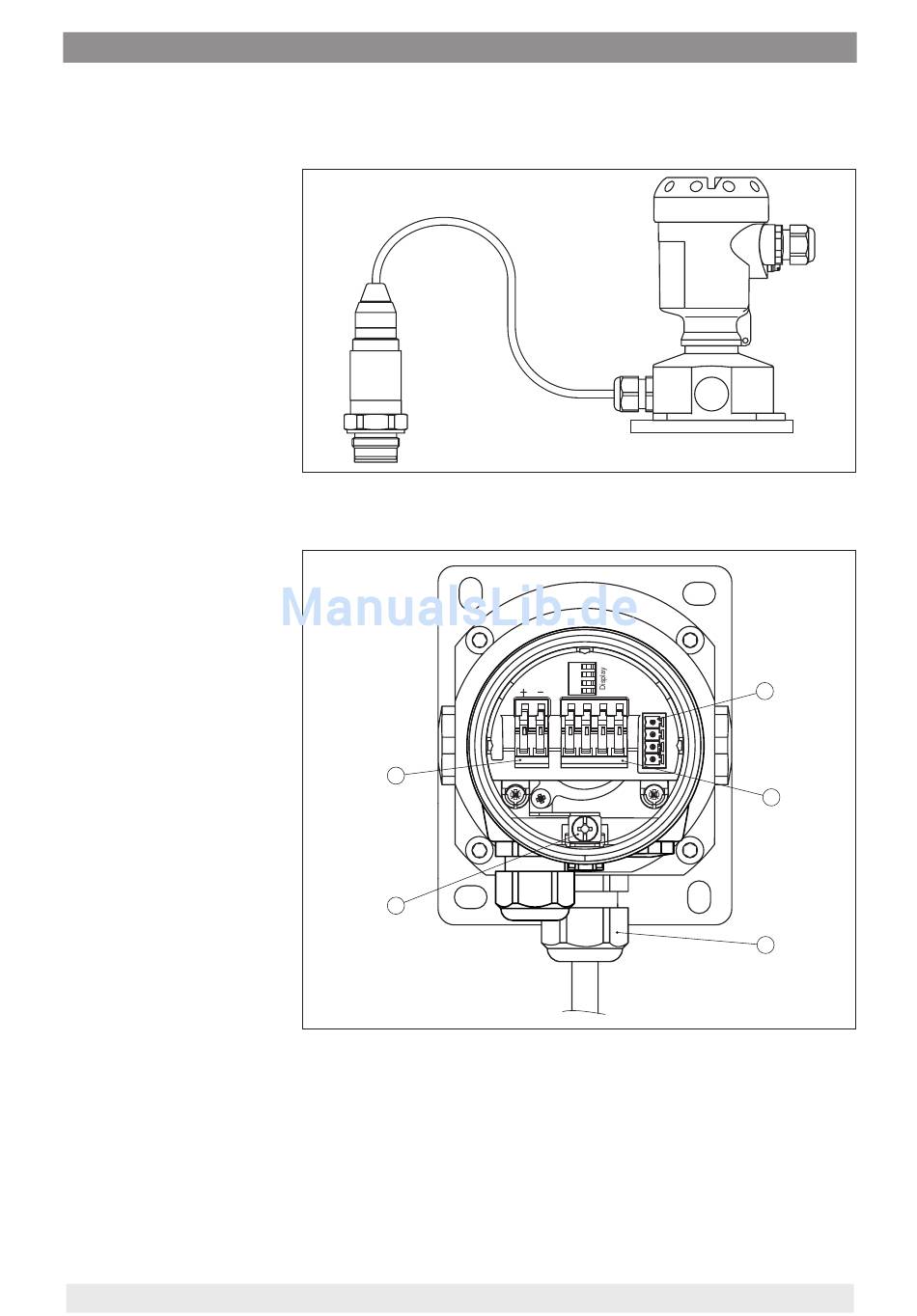

Abb. 8: IPT-1* in IP 68-Ausführung 25 bar und axialem Kabelabgang, externes
Gehäuse
1
2
Abb. 9: Elektronik- und Anschlussraum
1 Federkraftklemmen für die Spannungsversorgung
2 Erdungsklemme zum Anschluss des Kabelschirms
3 Kabelverschraubung zur Prozessbaugruppe
4 Für externe Anzeige- und Bedieneinheit, Slave-Sensor
5 Steckverbinder für Serviceschnittstelle
I ² C
1 2 5 6 7 8
5
4
3
