Zeiss Axioskop 40 Bedienungsanleitung Seite 71

Axioskop 40
Axioskop 40 FL

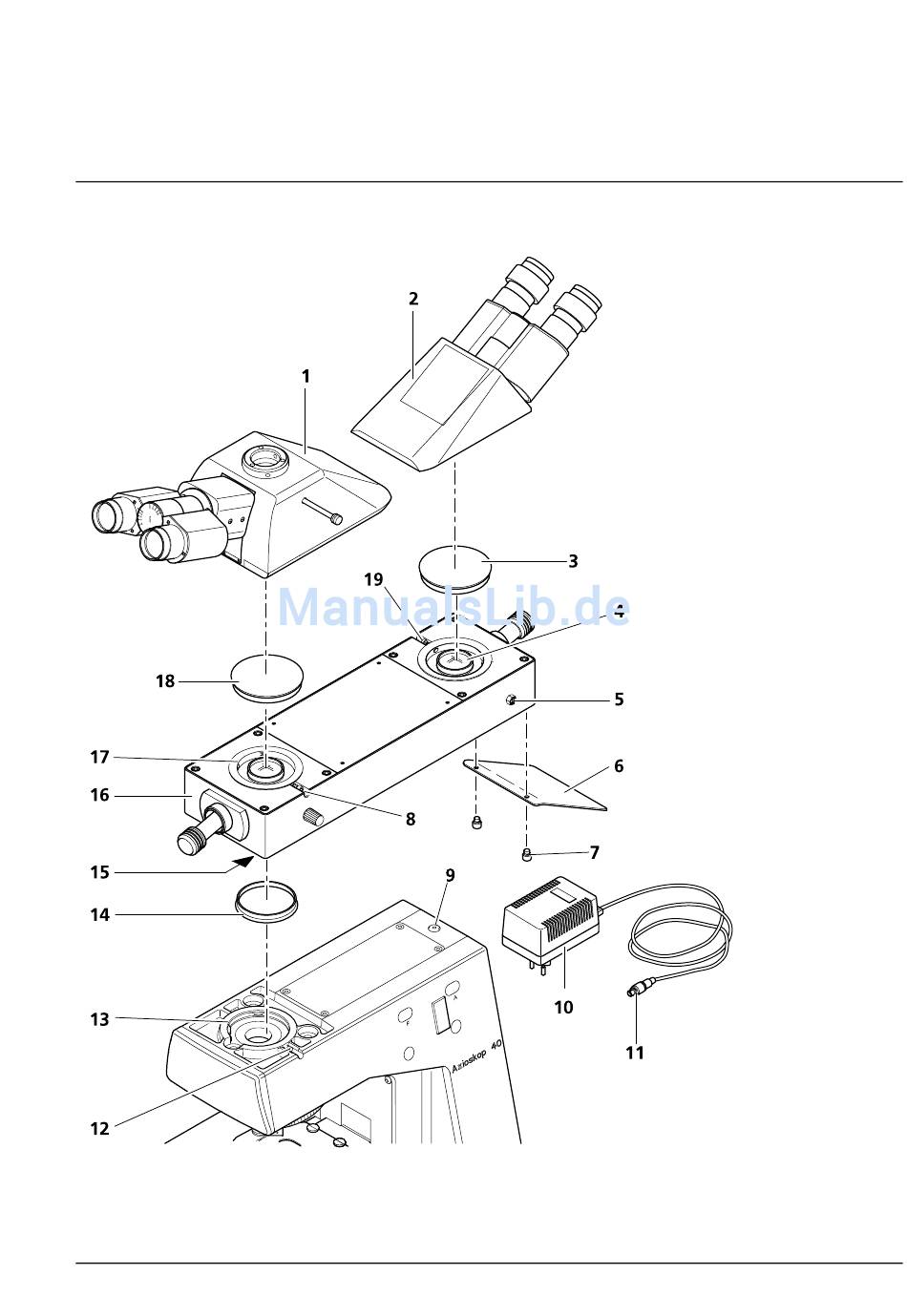

Bild 2-47 Aktive Mitbeobachtereinrichtung, 2-fach, montieren
B 40-810 d 10/03
INBETRIEBNAHME
An- und Umbauarbeiten Carl Zeiss
1 Binokularer Ergonomie-
Fototubus
2 Binokularer Tubus
3 Staubschutzkappe
4 Hintere Ringschwalbe
5 Buchse für Strom-
versorgung
6 Wärmeschutzschild
7 Befestigungsschraube
8 Klemmschraube
9 Auflagepunkt (Stativ)
10 Steckernetzteil
11 Stecker
12 Klemmschraube
13 Ringschwalbe (Stativ)
14 Staubschutzkappe
15 Ringschwalbe
16 Mitbeobachtereinrichtung
17 Vordere Ringschwalbe
18 Staubschutzkappe
19 Klemmschraube
2-41
